Что нужно знать о сепараторах пара
Проблема всех пароконенсатных систем
Главная проблема всех пароконденсатных систем — высокое содержание влаги в транспортируемом паре, приводящее к снижению качественных характеристик теплоносителя. Однако это не единственное неприятное последствие — к наличию конденсата в паровой среде также чувствительны и большинство элементов системы, которые разрушаются и выходят из строя под его действием.
Поэтому практически в каждой паровой системе устанавливается сепаратор для осушения пара, который снижает его влажность до уровня, требуемого для нормальной работы пароконденсатной системы. Устройство монтируется даже в том случае, если в трубопроводе есть необходимое количество конденсатоотводчиков.
Установка паросепаратора позволяет снизить влагосодержание в паре, обеспечить необходимый уровень его теплопередачи, сократить образование осадка в трубопроводе, уменьшить риск коррозионного износа элементов системы и предотвратить гидравлические удары.
Какие виды сепараторов сегодня предлагают производители, где и как их лучше устанавливать, рассказывает Андрей Шахтарин, руководитель компании «КВиП».
Устройство и виды сепаратора

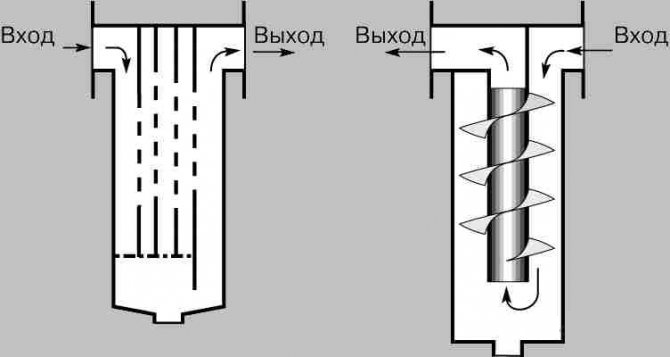

В отличии от конденсатоотводчиков сепаратор пара не только удаляет уже образовавшийся конденсат, но и способствует его выделению из пара, тем самым осушая транспортируемую среду до нормального состояния. Как правило, это циклонные аппараты, проходя через которые пар или сжатый воздух закручиваются под действием центробежных сил и теряет влагу. Последняя, отделяясь от основного потока, удаляется через дренажное отверстие в нижней части устройства вместе с частицами ржавчины и грязью.
Узнать о том, как конденсатоотводчики влияют на окружающую среду, Вы сможете в статье на нашем сайте
Также различают сепараторы осадительного типа, принцип действия которых основан на резком изменении направления потока рабочей среды. Пар проходит через устройство, огибая перегородки, в то время как взвешенные водяные частицы оседают на стенках и удаляются через дренаж.

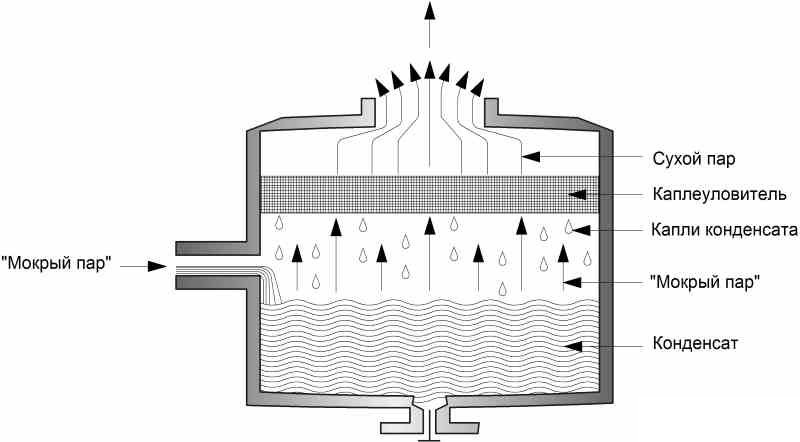

В сепараторах пара с каплеуловителем встроен многослойный ячеистый фильтр из металлической проволоки. Он улавливает и удерживает частицы воды, в то время как пар легко проходит сквозь плотное плетение. Захваченная влага собирается в капли, которые по достижению определенной величины отрываются и падают к дренажному отверстию. Такая конструкция позволяет обеспечить сухость пара в пределах 98-99% без особой потери давления в паропроводе. Однако при выборе сепаратора с каплеуловителем стоит учитывать, что вода падает против потока пара. Поэтому предварительно нужно рассчитать его оптимальную скорость. Если поток движется слишком быстро, то капли будут выносится с паром, медленно — частички влаги не удержаться на сетке фильтра.
Особенности выбора паросепаратора
Размер сепаратора с каплеуловителем рекомендуется подбирать равным диаметру паропровода (потерями давления на устройстве можно пренебречь при условии соблюдения оптимальных значений скорости движения пара). При монтаже лучше теплоизолировать устройство, чтобы повысить эффективность работы.
Циклонные и осадочные сепараторы подбирают с учетом пропускной способности, скорости потока и расчетного падения давления после прохождения пара через устройство. Диаметр здесь не главный параметр. Если производитель не указывает перечисленные характеристики, велика вероятность, что это низкокачественный продукт, который или не проходил испытаний, или его параметры скрыты умышленно.
Обвязка сепаратора комплектуется из:
Некоторые модели могут сразу оснащаться встроенным фильтром и конденсатоотводчиком, представляя собой готовую станцию подготовки пара. Такая конструкция удобнее в установке и техобслуживании, гораздо надежнее из-за отсутствия излишних соединений и позволяет значительно экономить на монтаже осушительной системы и арматуре, необходимой для конденсатоотводчиков. Также возможны другие модификации устройства, например сепаратор-конденсатоотводчик, сепаратор и фильтр тонкой очистки.
Где нужен паровой сепаратор
Пар, вырабатываемый парогенератором или котлом, как правило, содержит большое количество влаги, образующейся вследствии высокого уровня воды в котле или перегрузки парогенератора. Также транспортируемая среда становится из-за повышенного конденсирования в паропроводе. Например, если трубопровод не герметичен, или на его длинном отрезке установлено недостаточно конденсатоотводчиков. По правилам устройства паропровода они должны монтироваться через каждые 30-50 метров, а также перед каждым участком подъема и поворота, о чем мы уже писали в этой статье. Однако обычно конденсатоотводчиков бывает недостаточно для поддержания необходимого качества пара, поэтому паросепараторы устанавливаются в следующих случаях:
- Сразу за парогенератором или паровым котлом. В этом случае сепаратор будет не только обеспечивать требуемую сухость пара, но и защитит систему при возможном уносе котловой воды;
- На входе паропровода от внешнего поставщика. Со стороны пар часто поступает влажным, и чтобы до потребителей он дошел в нормальном качестве и достаточном теплосодержании, его обязательно нужно осушить;
- Перед редукционными и регулирующими клапанами. Из-за высокой скорости прохождения пара излишняя влага, содержащаяся в перенасыщенном паре, будет быстро выводить их из строя. Чтобы снизить износ устройств, здесь также часто устанавливают паровой сепаратор;
- Перед расходомерами. Эти дорогостоящие устройства также чувствительны к составу пара и быстро изнашиваются при эксплуатации в сложных условиях, вследствие чего могут давать значительные погрешности при измерении расхода;
- Непосредственно перед паропотребителем. Установка сепаратора целесообразно, если требуется обеспечить высокое качество пара для оборудования с паровой рубашкой, паровоздушного калорифера, теплообменника и т.д.
Приобрести сепараторы пара от проверенных производителей можно в компании «КВиП». Чтобы заказать оборудование или получить подробную консультацию по любой модели, обращайтесь к нашим специалистам любым удобным для вас способом.
