Подбор перепускного клапана в систему пожаротушения

Как мы познакомились?

14 апреля 2021 года, в КВиП поступила заявка от строительной компании ООО СК “БИН”, специализирующейся на строительстве различных объектов гражданского промышленного назначения.

В проекте Заказчика были заложены регуляторы давления “до себя”, для насосной станции, в систему пожаротушения. Маркировка клапанов в проекте не была указана. Из имеющихся данных только диаметр трубопровода и рабочие параметры самой системы. При первом созвоне с Клиентом мы получили уточнения по клапану и параметрам, которые необходимо соблюсти, в то время как строительная компания получила от нас шокирующую информацию о том, как можно сэкономить, не потеряв при этом в производительности. Подробнее об этом читайте ниже.

Также, в разделе “кейсы”, Вы сможете узнать о том, как КВиП обеспечили замену электроприводов RTK на секретном объекте.

Как обстояли дела до нашего вмешательства?

Информации о том, к кому обращался Заказчик до взаимодействия с нами, нет. Вероятно, при осуществлении мониторинга предложений, КВиП оказались одними из первых, посвященных в данный проект - о том, откуда взялось это предположение, читайте в следующем блоке. Заказчик доверился нам а мы, в свою очередь, взяли на себя обязательства, что обеспечим ООО СК “БИН” необходимыми для их системы клапанами.

Что нужно было сделать?

При ознакомлении с проектом выяснилось, что диаметр клапана, изначально запрашиваемый Заказчиком, был подобран по диаметру трубопровода, в то время как рассчитывать его нужно по расходу и Kv для того, чтобы избежать необходимости в заужении редукционного клапана, относительно общего диаметра трубопровода.

Значение Kv указывает на величину расхода в регулирующем клапане при заданном положении клапана и потере давления в 1 бар.;

Мы сообщили о том, что диаметры клапанов могут быть ниже тех, что указаны в проекте, однако С Мы сообщили о том, что диаметры клапанов могут быть ниже тех, что указаны в проекте, однако СК “БИН” настояли на сохранении указанного диаметра для того, чтобы не пересогласовывать его со своим Заказчиком.

В процессе расчета мы рассматривали несколько вариантов как иностранного, так и Российского производства. Сперва, планировали использовать регуляторы стандартного прямого действия с пружиной ВРПД, однако они не подошли по габаритным размерам. Приняли решение использовать мембранные клапаны производства НПО АСТА, но было ли оно верным? - Узнаете ниже.

Подробнее о том, куда пропали регуляторы давления с рынка, читайте в статье на нашем сайте.

Что мы сделали?

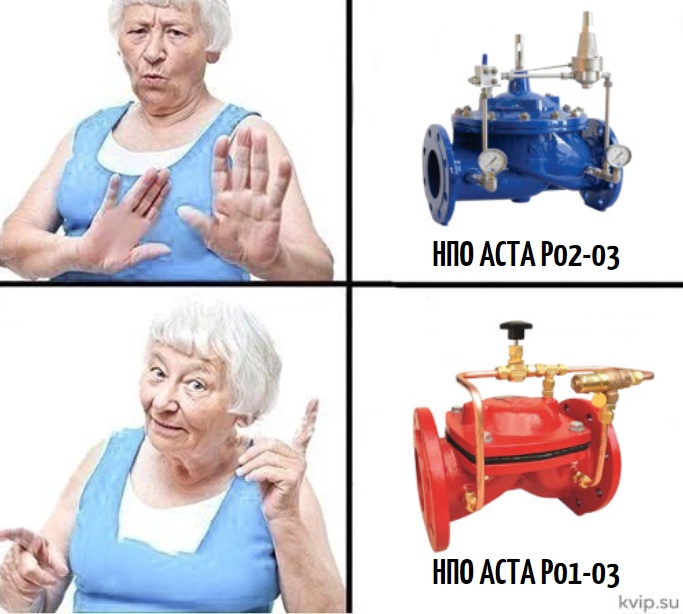

По согласованию с Клиентом, мы выставили 2 диаметра и 2 модели клапана - оба варианта подходили по параметрам (рабочему расходу):

1. АСТА Р02-03, с мембранно-плунжерным исполнением;
2. АСТА Р01-03 (мембранного исполнения, без каких-либо плунжеров и седел, с мембранным перекрытием рабочей среды).

Клапаны были в разных бюджетах, поскольку конструктивно отличаются друг от друга и представлены в двух диаметрах: DN200 и DN250.

От клапана DN200 Заказчик отказался в виду невозможности согласования изменения проекта и заужения диаметра, поэтому решили установить клапаны DN250 и, на их базе, осуществлять монтаж и запуск всей системы пожаротушения (насосной станции систем пожаротушения).



Этап согласования прошли быстро (приняли в работу 14 апреля 2021 года, а 16 апреля уже были готовы все расчеты и предложения с вариантами клапанов и в тот же момент согласовали модель регуляторов давления с группой главного инженера Заказчика).

Выбор пал на НПО АСТА Р01-03 мембранного исполнения (регуляторы давления “до себя” в диаметре DN250). Корпуса данных клапанов были в наличии на производстве - требовалась только сборка, настройка и проверка на работоспособность (тестовые испытания на герметичность).

20 апреля 2021 года на наш счет поступила предоплата и клапаны запустили в производство. 6 мая оборудование было готово и доставлено на склад КВиП (в Екатеринбурге) - в тот же день, мы их отправили по адресу объекта.

Оборудование, подобранное нами:

• Клапан перепускной / регулятор давления "до себя" АСТА-Р01/03-250-1250.0-Д-16-01-80-Ф DN 250 ф/ф PN.

19 мая транспортная компания доставила регуляторы на объект Заказчика - мы получили подтверждение, что клапаны приняты и переданы в инженерную службу для монтажа в насосные станции систем пожаротушения.

С какими особенностями мы столкнулись?

Проектировщики не указали наименование клапана, который должен использоваться в системе пожаротушения (было указано только то, что это должен быть регулятор давления “до себя” и его диаметры). У Заказчика не было понимания того, какой модели нужно искать клапан, поэтому изначально, поиск осуществлялся лишь по диаметру.

Обратившись к нам, СК “БИН” получили подробную консультацию и последующий выбор между несколькими вариантами решения задачи.

Узнать о том, как КВиП подобрали редукционные узлы на пар при строительстве нового цеха, читайте в нашем кейсе.

К какому итогу пришли?

Сделка длилась с 14.04.21 по 19.05.21. Заказчик получил оборудование в полном объеме и передал его в инженерную службу для дальнейшего монтажа в насосные станции систем пожаротушения.

Поскольку СК “БИН” не раскрыли конечный объект (куда отправилось оборудование), проверить судьбу и работоспособность клапанов, в настоящий момент, не представляется возможным.

Спасибо СК "БИН" за своевременную обратную связь и желание разобраться в каждом аспекте технической составляющей оборудования! Мы счастливы, когда Заказчики проявляют интерес к развитию в нашей сфере и с удовольствием проводим консультации. Будем рады поучаствовать в дальнейших проектах СК "БИН"!
