Организация стабильного давления пара на творожном заводе
▶▶▶ Видеоформат
▶▶▶ Аудиоформат
Как мы познакомились?
19 декабря 2021 года в КВиП обратился Ген. директор компании ООО “Корнелиус”, занимающейся производством творога и сыров.Творожный завод был открыт в ноябре 2021 года. К моменту осуществления заказа, требовалось организовать подачу пара в трубчатый пастеризатор и варочные котлы - подробности по сделке читайте далее или смотрите видео ниже.
Заказчик нашел нас через поисковую выдачу, по запросу подбора редукционного узла и осуществил звонок, в ходе которого были оговорены подробности проекта и принято решение начать взаимодействия.
Узнать о том, как устроен редукционный узел, Вы сможете в статье на нашем сайте.Это история о том, как случайная встреча переросла в тёплые отношения с периодическими обращениями за консультациями и подбором парового и пароконденсатного оборудования.
Как обстояли дела до нашего вмешательства?
Мы были не первыми, к кому обратился Заказчик с запросом, однако те решения, что предоставляли компании до нас, не подходили под технические условия работы Заказчика, а также отсутствовала предварительная консультация по подбору оборудования для обвязки.В кейсе “Восстановление технологической линии на консервном заводе” мы уже писали о том, что благодаря большому опыт работы с пищевыми предприятиями, нам знакомо всё, что касается технологического оборудования, соответственно, при обращении к нам Клиент получает полный разбор технологии, подбор и поставку всего необходимого для запуска линии.
Что нужно было сделать?
ООО “Корнелиус” расширяли производство - запускали новые технологические линии в работу.После телефонного разговора с Заказчиком, мы получили письмо с описанием того, что нужно сделать:
Здравствуйте!Задача заключалась в том, чтобы подобрать 3 редукционных узла: один на трубчатый пастеризатор (DN32 с потреблением пара 200 кг/ч) и два на варочные котлы (с патрубком DN50 и потреблением пара 500 кг/ч). Кроме того, требовалось снизить давление, поступающее на потребителей пара с 6 до 2 бар и стабилизировать его подачу.
Нужен редуктор пара на 50 трубу для снижения с 6 до 2х бар. с пропуском 500кг\ч — 2шт
редуктор на 32 трубу с пропуском 200кг\ч
фильтр и сепаратор пара на 32 трубу
ООО “Корнелиус”

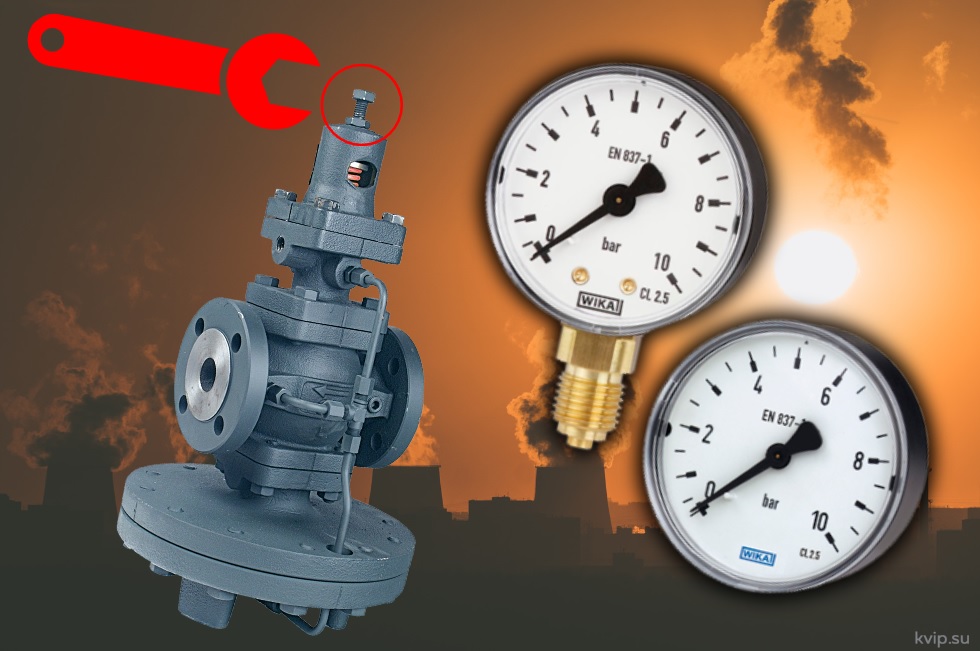

В помещении, где предполагалась установка редукционного узла, было мало места, поэтому мы предложили компактный редукционный клапан (пилотный), поскольку он менее габаритный, чем клапан прямого действия, а также обладает более высокой точностью регулировки и большим диапазоном регулирования (1 к 10 бар). Минус данного вида клапанов заключается в том, что они более капризны к качеству пара, в связи с чем, в комплекте с ним обязательны фильтр и сепаратор с отводом конденсата (для того, чтобы очистить пар от мелких загрязнений и отделить частицы конденсата).
Подробнее о качествах пара, Вы сможете узнать в статье на нашем сайте.
Что мы сделали?
Согласно параметрам, озвученным Заказчиком, наши инженеры произвели расчеты, исходя из которых были предложены редукционные клапаны с пилотным управлением, а к ним подобрана полная обвязка, включающая в себя сетчатый фильтр, сепаратор (с узлом отвода конденсата) и запорная арматура, указанные ниже:
Оборудование, подобранное нами:
- Вентиль запорный с сильфонным уплотнением АСТА-Р15-032-16-01-300-Ф;
- Фильтр стальной АСТА-Ф03-032-40-03-400-1,0-Ф;
- Сепаратор пара и сжатого воздуха АСТА-С25-01-032-СР-25-03-300-Ф;
- Вентиль запорный сильфонный стальной АСТА-Р25-015-40-03-400-Ф;
- Фильтр чугунный фланцевый АСТА-Ф113-мг-16-300;
- Конденсатоотводчик поплавковый ТЕРМОКОН АСТА-ПМ123-16-250-∆10;
- АСТА-И333 Стекло смотровое двустороннее;
- Клапан обратный подъёмный чугунный АСТА-ОК01-015-Ст-16-01-300-Ф;
- Редукционный клапан для пара со встроенным фильтром GP-1001EN.
