Обвязка деаэратора по подаче пара и питательной воды

▶▶▶ Видеоформат

▶▶▶ Аудиоформат

Как мы познакомились?

7 марта 2024-го года - знаковая дата для инженера-теплотехника КВиП: Романа Новосёлова, поскольку в этот день к нам поступило обращение от Агрохолдинга, занимающегося производством рафинированных масел, которое он взял в работу.

Ранее мы рассказывали о том, как Роман сумел организовать подбор и поставку редукционного узла в кратчайшие сроки на Солодовенный завод.

Заказчик планирует обвязать деаэратор и подобрать насосы для подпитки котла. В данном проекте бывалому инженеру-теплотехнику удалось удивить не только участников проекта, но и себя самого.

Как обстояли дела до нашего вмешательства?

У Агрохолдинга имелся 10-ти кубовый деаэратор, но он был не подключен (отсутствовала обвязка и насосы).

Деаэра́тор — техническое устройство, реализующее процесс деаэрации некоторой жидкости, то есть её очистки от присутствующих в ней нежелательных растворённых газовых примесей. На многих электрических станциях и котельных также играет роль бака запаса питательной воды для паровых котлов или подпитки теплосети.

Поскольку на предприятии отсутствовали узко-направленные специалисты по пару, Заказчик предпочел обратиться за решением к профессионалам что, на наш взгляд - верный шаг, поскольку при самостоятельном подборе велик риск допущения ошибок с потерями временных и финансовых ресурсов.

При поиске организации, способной помочь с подбором обвязки, Заказчик наткнулся на наши видеоролики, ознакомился, увидел в нас специалистов и обратился за помощью.

Что нужно было сделать?

Требовалось запустить десятикубовый деаэратор.

Для этого нам нужно было подобрать оборудование для обвязки (вентили, фильтры, обратные клапаны, регулирующий клапан, редукционный клапан, предохранительные клапаны) и насосы.

Подробнее о классификации насосов: понятиях, конструкциях и типах, читайте в статье на нашем сайте.

Что мы сделали?

Первым делом, рассчитали давление в деаэраторе: оно должно быть 0,6 бара (максимальное приходящее давление: 12 бар). Расход рассчитывали исходя из количества нагреваемой жидкости прямым впрыском. Получилось 800 кг пара/ч (с запасом: 1 тонна пара/ч), чтобы исправно производить нагрев и деаэрацию.

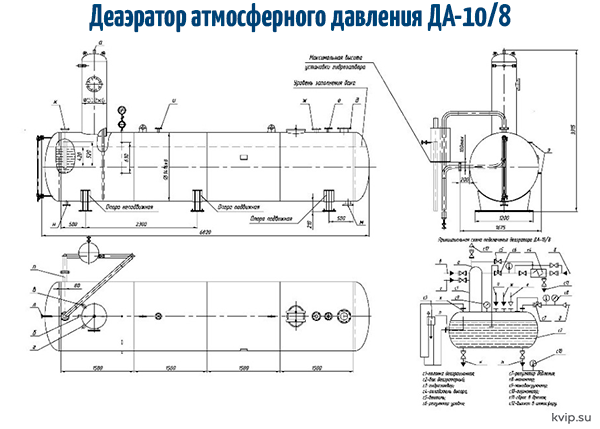

Ниже представлена схема деаэратора, на который подбиралась обвязка:

Обоз.	Назначение	Ду
а	Выход выпара	50
б	Подвод химически очищенной воды	50
в	Подвод конденсата от подогревателя	50
г	Подвод конденсата от производства	50
д	Подвод основного пара	150
е	Подвод от сепаратора непрерывной продувки	50
ж	Подвод перегретого конденсата	65
з	Штуцер регулятора уровня воды	15
и	Рециркуляция питательных насосов	32
к	Подвод пара на гидрозатвор	65
л	Патрубок указателя уровня воды	15
м	Отвод деаэрированной воды	100
н	Дренаж	50
о	Перелив	65

Технические характеристики
Производительность, т/ч	10
Рабочее давление (абсолютное), МПа (кгс/см2)	0,12 (1,2)
Пробное гидравлическое давления (абсолютное), МПа (кгс/см2)	0,3 (3,0)
Температура деаэрированной воды, оС	104,25
Максимально допустимое (абсолютное) давление при работе предохранительного устройства, МПа (кгс/см2)	0,17 (1,7)
Удельный расход выпара при номинальной нагрузке, кг/ч	2,8
Нагрев воды в деаэраторе при номинальной производительности, Со
Номинальный	58
Минимальный	10
Полезная вместимость бака деаэраторного, м2	8

Для подачи воды в котел подобрали насосы с напором 154 метра водного столба (из данного котла требуется напор 100 метров водного столба, подобрали с небольшим запасом).

Для понижения давления пара и подачи пара в деаэратор, приняли решение использовать регулятор давления пилотного типа (с пружиной 0,2 - 1,5 бара), поскольку диапазон регулируемого давления в нём соответствовал требованиям потребителя, а в качестве бонуса: Заказчику не придется тратить ресурсы на обслуживание (отслеживание наличия воды в распределительной емкости для сохранения целостности мембраны), т.к. в регуляторах пилотного типа этого делать не требуется.

О видах, назначениях и особенностях установки регуляторов давления, читайте в статье на нашем сайте.

Для подачи питательной воды в деаэратор, подобрали регулирующий клапан АСТА-Р123, преимуществами которого являются:

1. Полностью Российский сервис;
2. Повышенная гарантия (2 года);
3. Срок доставки (ориентировочно, 3 недели).

Узнать о том, как подобрать типоразмер регулирующего клапана, Вы сможете в нашей статье.

Полный список подобранных позиций, включая обвязку, представлен ниже.

Оборудование, подобранное нами:

• Вентиль запорный с сильфонным уплотнением АСТА В323;
• Клапан обратный подъёмный чугунный АСТА-ОК113;
• Насос CDM10-15т;
• Фильтр-грязевик паровой фланцевый PTY 20;
• Клапан регулирующий со стеллитированным седлом АСТА-Р123;
• Редукционный клапан для пара со встроенным фильтром и внутренней импульсной линией;
• Клапан предохранительный АСТА П223.

21 марта поступила оплата и оборудование отправилось радовать Заказчика.

А теперь, приглашаем Вас окунуться в закулисье проекта.

Особенности проекта

В ходе плотных переговоров с Заказчиком выяснили, что сперва, предприятие планировало устанавливать регулирующие клапаны ADL (обычные, мембранно-пружинные) параллельно, для ступенчатого понижения давления.

К радости Заказчика, инженер-теплотехник КВиП не остался безучастным и рассказал о минусах установки данных клапанов:

• Сальниковое уплотнение (в среднем, выходит из строя через 2-3 года);
• Резиновые мембраны (из-за большого перепада и разности расхода, может выйти из строя, к тому же они менее долговечные, нежели мембраны из нерж. стали);
• Разделительный бачок (в него нужно регулярно подливать воду, иначе пар перегреет и сожжет мембрану);
• Занимают много места, в сравнении с решением, которое предложили мы.

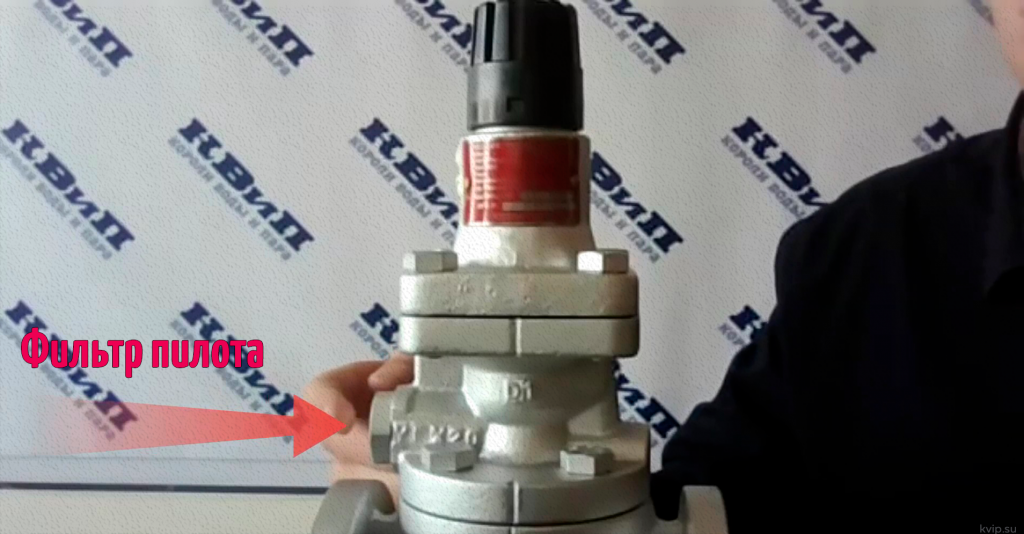

Альтернатива, которую предложили мы: регулятор давления пилотного типа - внутри его корпуса находится нержавеющая мембрана, он имеет более высокую точность регулировки и поддержания давления при этом предоставляя возможность более широкого диапазона настройки и занимает меньше места. Единственное, о чем нужно помнить при эксплуатации пилотных регуляторов - в них необходимо проверять чистоту фильтра пилота (хотя бы раз в месяц).

Драгоценный опыт

В рамках данного проекта, Роман впервые столкнулся с задачей подбора насосов. Он узнал, что напор насосов измеряется “в метрах водного столба”, так же как и противодавления.

Например, 10 бар = 100 метров водного столба (в проекте требовалось перекрыть сопротивление в 100 метров водного столба).

Выше мы писали о том, что подобрали насос с напором 154 метра водного столба - это нужно для того, чтобы перекрыть противодавление котла (54 - небольшой запас, необходимый для перекачки питательной воды в котел).

Насос не всасывающий, поэтому ему требовался подпор (чтобы давление на входе было больше нулевого - его установили ниже уровня деаэратора на 6 метров (0,6 бар).

Также, это был первый опыт Романа в обвязке деаэратора (узнал, как рассчитывается расход пара для подачи воды в деаэратор).

Кстати, в одном из проектов, мы организовывали подбор и поставку деаэратора в рамках проекта по обвязке технологической линии на Кондитерской Фабрике. Несмотря на то, что Вы не найдете в нашем каталоге деаэраторов, в случае необходимости, мы можем предоставить и их.

К какому итогу пришли?

Мы продолжаем оказывать поддержку Заказчику в реализации новых проектов (в течении 6-ти месяцев завершили еще 2 проекта, об одном из которых, планируем рассказать в ближайшее время).

• С Агрохолдингом у нас сложились дружеские отношения. Благодарим Главного инженера предприятия за искреннее желании совершенствовать технологические процессы производства - благодаря Вам, выигрывают все: от персонала производства (за счет экономии временных и денежных ресурсов на эксплуатации поставленного оборудования), до клиентов;
• Оборудование доставлено в срок и в полном объеме;
• Спасибо Роману Александровичу за вовлеченность в изучение неизведанных (для себя) областей, с которыми нам, так или иначе, приходится сталкиваться в работе. Заказчик обратился к тебе с новой задачей уже спустя месяц - это говорит о том, что тебе удалось выстроить теплые, доверительные, выгодные (обеим сторонам) отношения и занять, в справочнике предприятия, почетное место эксперта по пару.
