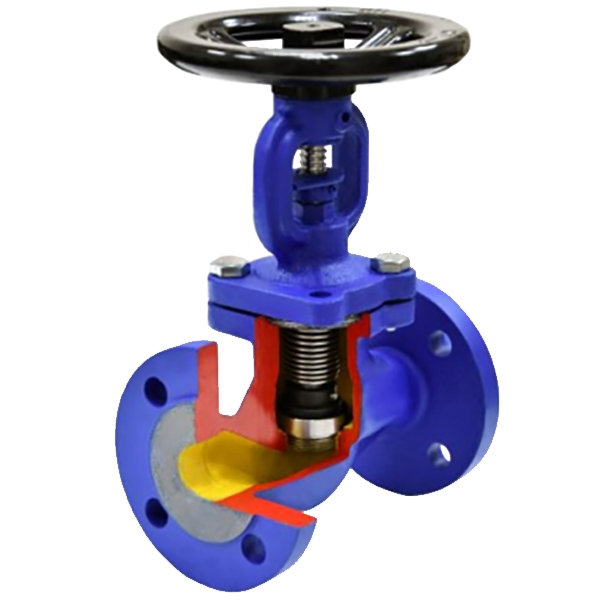

Описание АСТА В323 вентиля запорного с сильфонным уплотнением
АСТА В323 вентиль запорный с сильфонным уплотнением:- DN: 15 - 100;
- PN: 16 бар;
- t max°: 350 °С;
- Материал корпуса: высокопрочный чугун GGG40;
- Присоединение: фланцевое.
Особенности конструкции:
- Двойное сильфонное уплотнение;
- Седловое уплотнение «металл-металл»;
- Ремонтопригодная конструкция вентиля;
- Аварийное сальниковое уплотнение;
- Указатель положения «открыто/закрыто»;
- Не выдвижная конструкция штока.
Как КВиП организовали нагрев подачи пара в гранулятор на Фанерном Заводе?
Куда пропали регуляторы давления с рынка?
Технические характеристики АСТА В323 вентиля запорного с сильфонным уплотнением
| Номинальный диаметр DN | 15 - 100 |
| Условное давление PN | 16 бар |
| Температура рабочей среды | От -30 °С до 350 °С |
| Рабочая среда | Вода, пар, воздух и другие среды, совместимые с материалами конструкции вентиля |
| Класс герметичности | «А» по ГОСТ 9544-2015 |
| Присоединение | Фланцевое согласно ГОСТ 33259-2015 |
| Тип управления | Штурвал |
Ограничения применения АСТА В323 вентиля запорного с сильфонным уплотнением
| Давление рабочей среды | Максимальная температура рабочей среды |
| 9,4 бар | 350 °С |
| 10,0 бар | 300 °С |
| 13,0 бар | 200 °С |
| 14,8 бар | 150 °С |
| 16 бар | 100 °С |

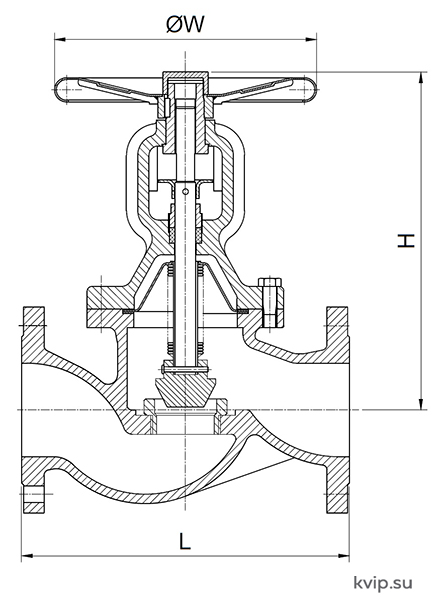

Массогабаритные характеристики и значения пропускной способности АСТА В323 вентиля запорного с сильфонным уплотнением
| DN |
L, мм |
H, мм |
ØW, мм |
Kvs, м3/ч |
Масса, кг |
| 15 | 130 | 190 | 120 | 5,9 | 3,2 |
| 20 | 150 | 195 | 120 | 7,4 | 4,0 |
| 25 | 160 | 210 | 140 | 13 | 5,0 |
| 32 | 180 | 220 | 140 | 18 | 6,2 |
| 40 | 200 | 255 | 160 | 30 | 9,1 |
| 50 | 230 | 270 | 160 | 41 | 11,0 |
| 65 | 290 | 345 | 240 | 79 | 18,5 |
| 80 | 310 | 365 | 240 | 115 | 21,0 |
| 100 | 350 | 395 | 240 | 181 | 28,0 |

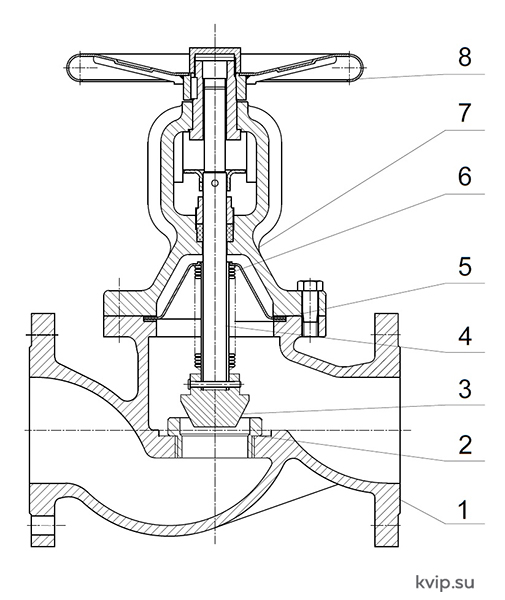

Спецификация материалов АСТА В323 вентиля запорного с сильфонным уплотнением
