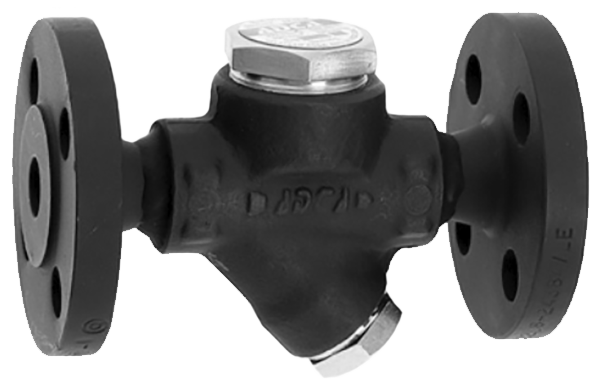

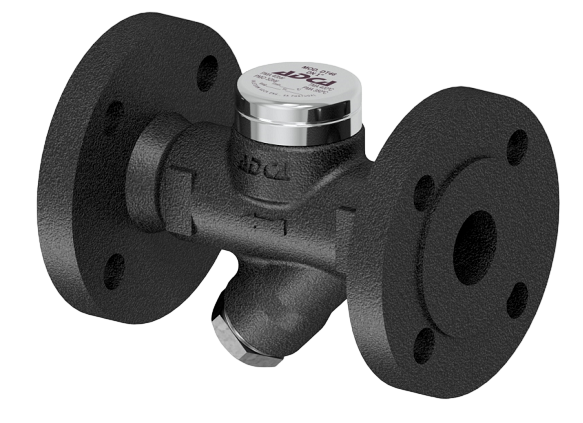

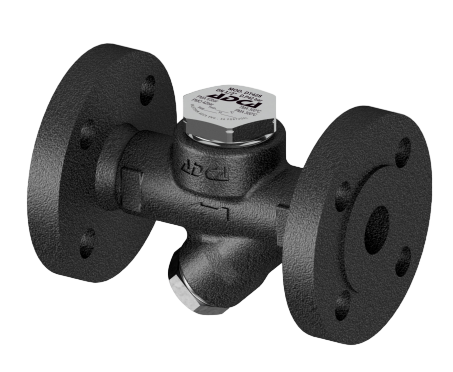

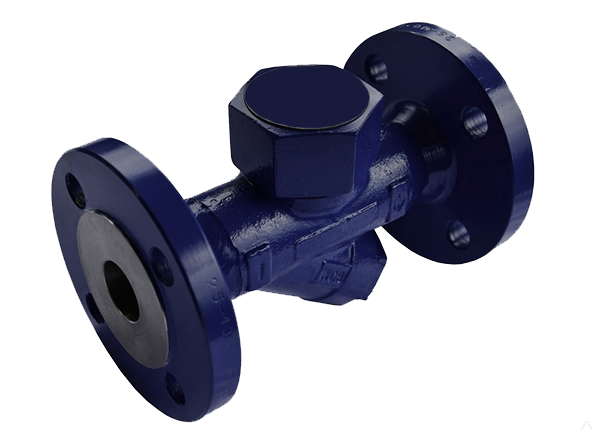

Термодинамический конденсатоотводчик
- Отводит конденсат при температуре насыщения.
- Очень компактная конструкция.
- Отводит конденсат мгновенно по мере поступления.
Лучше не использовать на морозе.
Эксплуатация вне помещения при минусовой температуре возможна, размеры внутренних полостей достаточно небольшие и даже застывшая вода внутри конденсатоотводчика не способна повредить корпус, даже в мороз конденсат будет отводиться, НО! Использование термодинамического конденсатоотводчика на морозе приведет к энергопотерям, из-за быстрого охлаждения конденсата перед диском, цикл срабатывания конденсатоотводчика сокращается и некоторая часть тепловой энергии при этом будет потеряна. Для применения на улице и в мороз, рекомендуем биметаллические конденсатоотводчики.В Европе термодинамические конденсатоотводчики используют для дренажа паропровода, для дренажа коллекторов, паровых гребенок.
Для работы термодинамического конденсатоотводчика требуется серьезный перепад давления, чтобы скорость пара была относительно высокой, если скорость будет низкая, диск не будет прижиматься и удерживаться в закрытом положении.
Термодинамические конденсатоотводчики. Принцип действия
В основе принципа действия термодинамического конденсатоотводчика лежит разница скоростей прохождения пара и конденсата в зазоре между диском и седлом.При прохождении конденсата из-за низкой скорости диск поднимается и пропускает конденсат. При поступлении пара в термодинамический конденсатоотводчик скорость увеличивается, приводя к падению статического давления, и диск опускается на седло. Пар, находящийся над диском, благодаря большей площади контакта удерживает диск в закрытом положении. По мере конденсации пара давление над диском падает, и диск снова начинает подниматься, пропуская конденсат.
Мы поставляем конденсатоотводчики таких брендов как: Yoshitake, HSK, Ayvaz, ADCA и многих других.
