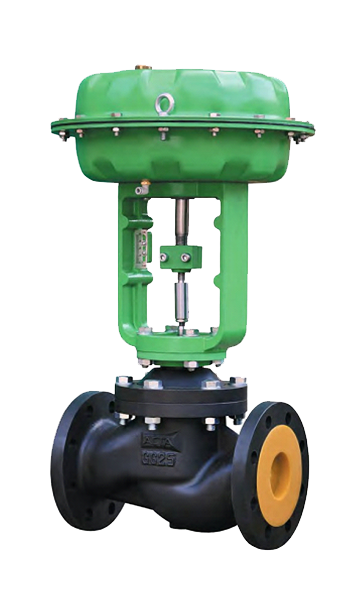

АСТА Р100 клапан регулирующий

Доставка каждой позиции рассчитывается индивидуально и зависит от выбранного способа доставки и наличия на складе в вашем регионе.

Цена по запросу

Описание
Как купить

Описание АСТА Р100 клапана регулирующего

АСТА Р100 - односедельный двухходовой регулирующий клапан, управляемый электрическим или пневматическим приводами, предназначенный для точного дистанционного регулирования или перекрытия потока рабочей среды.

Читайте в наших статьях:
Кто из Российских производителей способен заменить Danfoss
Куда пропали регуляторы давления с рынка?

Особенности конструкции АСТА Р100 клапана регулирующего

Различные типы уплотнения затвора (PTFE или «металл-металл»);
Доступно разгруженное исполнение клапана по давлению, позволяющее использовать маломощные приводы;
Запорная и регулирующая поверхности плунжера разнесены в разные плоскости, что позволяет снизить износ этих поверхностей и продлить срок службы клапана;
Самоуплотняющийся подпружиненный шевронный сальниковый узел;
Механическое упрочнение штока с последующей полировкой и смазкой для снижения трения и повышения ресурса сальникового узла;
Две направляющие штока для увеличения точности позиционирования плунжера и уменьшения воздействия высокого давления при его перемещении;
Ремонтопригодная конструкция, позволяющая изменить пропускные способности клапана в процессе его технического обслуживания;
Опциально доступны различные исполнения уплотнительных поверхностей фланцев клапана (исп. C, L, D, M и др.);
По запросу клиента возможна установка электропневматических позиционеров со стандартным управлением 4…20 мА, а также с дополнительными опциями (обратная связь, протокол HART, PROFIBUS, взрывозащитой и др.).

Технические характеристики АСТА Р100 клапана регулирующего

Серия	Р113	Р123	Р133	Р143
Материал корпуса клапана	Серый чугун	Высокопрочный чугун	Углеродистая сталь	Нержавеющая сталь
Номинальный диаметр DN	15 – 200
Условное давление PN	PN16	PN25	PN40	PN40
Температура рабочей среды	От –10 °C до +220 °C	От –30 °C до +220 °C	От –40 °C до +220 °C	От –60 °C до +220 °C
Рабочая среда	Вода, пар, сжатый воздух, и другие среды, совместимые с материалами конструкции клапана
Характеристики регулирования	Линейная / равнопроцентная / отсечная
Диапазон регулирования	30:1
Пропускная способность клапана, Kvs	0,1 – 630 м3/ч	0,1 – 630 м3/ч	1,0 – 400 м3/ч	1,0 – 400 м3/ч
Компенсация давления	Разгруженный / неразгруженный по давлению
Класс герметичности	VI по ГОСТ 9544-2015 (уплотнение по затвору PTFE)		IV по ГОСТ 9544-2015 (уплотнение по затвору PTFE)
Класс герметичности	IV по ГОСТ 9544-2015 (уплотнение по затвору «металл-металл»)		III по ГОСТ 9544-2015 (уплотнение по затвору «металл-металл»)
Тип присоединения	Фланцевый по ГОСТ 33259-2015
Тип управления	Электропривод / пневмопривод

Пропускные способности Р113 и Р123

Неразгруженное исполнение клапана

DN	Kvs, м3/ч
	0,1	0,25	0,4	0,6	1	1,6	2,5	4	6,3	10	16	25	40	63	80	125	160	200	250	400	630
	Ход штока, мм
15	20	20	20	20	20	20	20	20	-	-	-	-	-	-	-	-	-	-	-	-	-
20	-	-	-	-	-	-	20	20	20	-	-	-	-	-	-	-	-	-	-	-	-
25	-	-	-	-	-	-	20	20	20	20	-	-	-	-	-	-	-	-	-	-	-
32	-	-	-	-	-	-	20	20	20	20	20	-	-	-	-	-	-	-	-	-	-
40	-	-	-	-	-	-	-	-	20	20	20	20	-	-	-	-	-	-	-	-	-
50	-	-	-	-	-	-	-	-	-	20	20	20	20	-	-	-	-	-	-	-	-
65	-	-	-	-	-	-	-	-	-	-	20	20	20	30	-	-	-	-	-	-	-
80	-	-	-	-	-	-	-	-	-	-	-	20	20	-	30	30	-	-	-	-	-
100	-	-	-	-	-	-	-	-	-	-	-	-	20	-	30	30	30	-	-	-	-
125	-	-	-	-	-	-	-	-	-	-	-	-	-	-	30	30	-	30	50	-	-
150	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	30	-	30	50	50	-
200	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	30	50	50	75

Пропускные способности Р113 и Р123

Разгруженное исполнение клапана

DN	Kvs, м3/ч
	25	40	63	80	125	160	200	250	400	630
	Ход штока, мм
50	20	20	-	-	-	-	-	-	-	-
65	-	30	30	-	-	-	-	-	-	-
80	-	-	-	30	30	-	-	-	-	-
100	-	-	-	-	30	30	-	-	-	-
125	-	-	-	-	-	-	50	50	-	-
150	-	-	-	-	-	-	-	50	50	-
200	-	-	-	-	-	-	-	-	75	75

Пропускные способности Р133 и Р143

Неразгруженное исполнение клапана

DN	Kvs, м3/ч
	1	1,6	2,5	4	6,3	10	16	20	25	40	63	80	100	125	160	200	250	400
	Ход штока, мм
15	10	10	10	20	-	-	-	-	-	-	-	-	-	-	-	-	-	-
20	-	-	10	20	20	-	-	-	-	-	-	-	-	-	-	-	-	-
25	-	-	20	20	20	20	-	-	-	-	-	-	-	-	-	-	-	-
32	-	-	-	20	20	20	20	-	-	-	-	-	-	-	-	-	-	-
40	-	-	-	-	20	20	20	20	-	-	-	-	-	-	-	-	-	-
50	-	-	-	-	20	20	20	20	20	-	-	-	-	-	-	-	-	-
65	-	-	-	-	-	-	30	-	30	30	30	-	-	-	-	-	-	-
80	-	-	-	-	-	-	-	-	30	30	-	30	-		-	-	-	-
100	-	-	-	-	-	-	-	-	-	30	-	30	-	30	30	-	-	-
125	-	-	-	-	-	-	-	-	-	50	-	50	-	50	-	50	-	-
150	-	-	-	-	-	-	-	-	-	-	-	50	-	50	-	50	50	-
200	-	-	-	-	-	-	-	-	-	-	-	-	-	75	-	75	75	75

Пропускные способности Р133 и Р143

Разгруженное исполнение клапана

DN	Kvs, м3/ч
	25	40	63	80	100	160	200	250	400
	Ход штока, мм
50	20	20	-	-	-	-	-	-	-
65	-	30	30	-	-	-	-	-	-
80	-	-	-	30	30	-	-	-	-
100	-	-	-	-	30	30	-	-	-
125	-	-	-	-	-	50	50	-	-
150	-	-	-	-	-	-	50	50	-
200	-	-	-	-	-	-	-	75	75

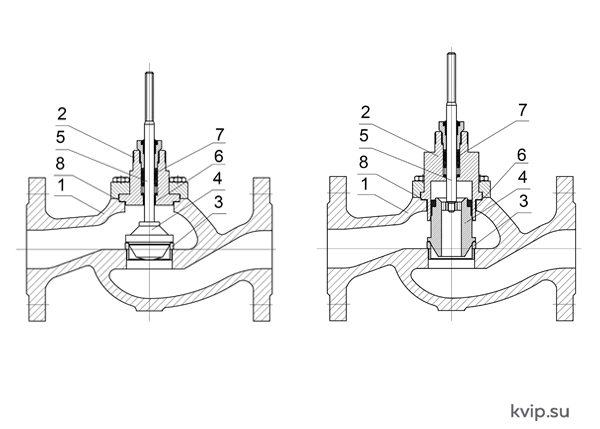

Спецификация материалов АСТА Р100 клапана регулирующего

Неразгруженное по давлению исполнение клапана // Разгруженное по давлению исполнение клапана
АСТА Р100 клапан регулирующий _Р1

№	Наименование	Материал
№	Наименование	Р113	Р123	Р133	Р143
1	Корпус	Серый чугун GG25	Высокопрочный чугун ВЧ40	Углеродистая сталь GS-C25	Нержавеющая сталь CF8
2	Крышка	Сталь 25	Сталь 25	Сталь 25	Сталь 20Х13
3	Седло	Сталь 08Х18Н10
4	Плунжер	Сталь 08Х18Н10
5	Шток	Сталь 08Х18Н10
6	Направляющая	PTFE/Бронза
7	Сальник	PTFE/Графит
8	Уплотнение корпуса	Графлекс

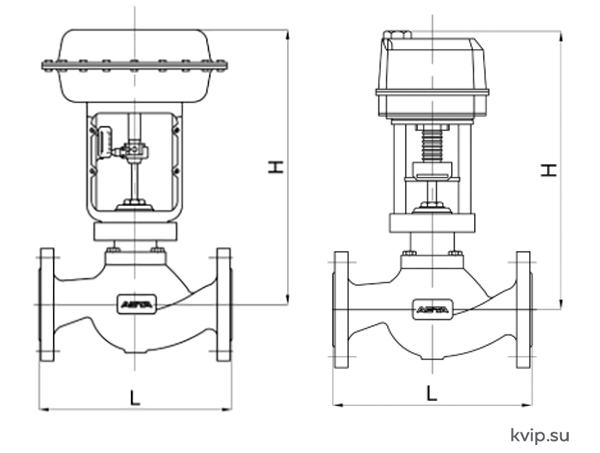

Массогабаритные характеристики АСТА Р100 клапана регулирующего

Неразгруженное исполнение клапана

DN	L, мм	H, мм										Масса, кг*
		ЭПР / ЭПА						ППМ
		0,6кН	1,8кН	4,0 кН	10,0кН	14,0кН	25 кН	350	560	900	1500
15	130	330	375	-	-	-	-	425	-	-	-	3,2
20	150	330	375	-	-	-	-	425	-	-	-	3,8
25	160	330	375	-	-	-	-	425	-	-	-	4,5
32	180	330	375	560	-	-	-	425	-	-	-	6,9
40	200	-	387	572	-	-	-	437	-	-	-	9,6
50	230	-	393	578	-	-	-	443	-	-	-	11,9
65	290	-	-	608	653	865	-	-	561	-	-	19
80	310	-	-	638	683	895	-	-	591	-	-	25
100	350	-	-	-	718	930	-	-	626	-	-	37
125	400	-	-	-	705	917	917	-	-	721	-	65
150	480	-	-	-	-	937	937	-	-	741	-	75
200	600	-	-	-	-	-	1017	-	-	-	1021	120

Разгруженное исполнение клапана

DN	L, мм	H, мм										Масса, кг*
		ЭПР / ЭПА						ППМ
		0,6кН	1,8кН	4,0 кН	10,0кН	14,0кН	25 кН	350	560	900	1500
50	230	365	410	-	-	-	-	442	533	658	858	13
65	290	-	158	618	-	-	-	465	556	681	881	21
80	310	-	623	623	-	-	-	-	561	686	886	28
100	350	-	-	638	-	-	-	-	576	701	901	40
125	400	-	-	683	728	-	-	-	-	746	946	55
150	480	-	-	698	743	955	-	-	-	761	961	75
200	600	-	-	-	805	1017	1017	-	-	-	1023	125

*масса клапана указана без учета массы привода
