Индивидуальный тепловой пункт - что это, виды и назначение узлов

Что такое индивидуальные тепловые пункты. Как их используют в строительстве.

ИТП расшифровывается как индивидуальный тепловой пункт и представляет собой набор оборудования, которое передает тепловую энергию к системам отопления, горячего водоснабжения (ГВС) и вентиляции. Обеспечивает эффективное теплоснабжение как всего здания или учреждения, так и отдельных помещений в автоматическом режиме. ИТП представляют собой компактные узлы, включающие в себя насосы, теплообменники, регуляторы давления и другое оборудование, необходимое для автономного теплоснабжения.

В строительстве, ИТП нужны для организации эффективной системы отопления МКД, офисных зданий, торговых и развлекательных центров, промышленных учреждений и т.д. Благодаря компактности и простоте монтажа, такие узлы быстро и качественно обеспечивают теплом каждое помещение, создавая комфортные условия проживания или работы людей.

ИТП организуют для подачи тепла в одном здании, сооружении, цехе и т.п. Их редко используют для теплоснабжения комплекса домов, в отличие от ЦТП (Центральные тепловые пункты), которые обслуживают несколько МКД или микрорайонов.

Так же, в строительстве применяются БТП (Блочные тепловые пункты) -  уже готовые изделия, устанавливаемые блоками. Подключаются к системе отопления через фланцы. БТП могут использоваться как для ИТП, так и для ЦТП.

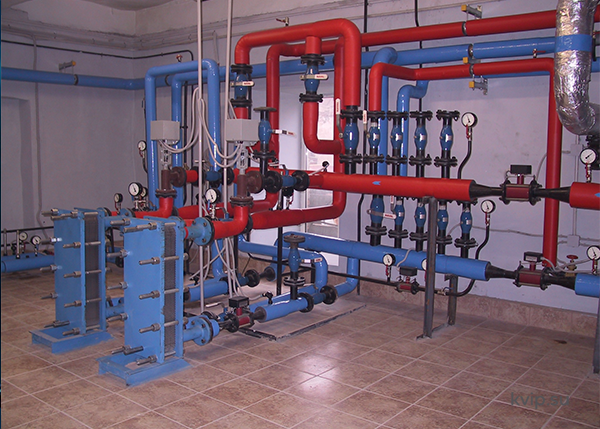

Зачем нужны ИТП? Задачи которые они решают.

Индивидуальные тепловые пункты - современное решение в теплоэнергетике. Эти устройства  автоматизированы и функциональны. Помогают решить ряд проблем в отоплении и теплоснабжении зданий.

Первая задача, которую решают ИТП - оптимизация работы отопления. За счет контроля температуры, можно на треть снизить потребление энергии, обеспечив при этом необходимый микроклимат в каждом помещении. ИТП позволяют снизить потери в основной тепловой сети, что, в свою очередь, снижает затраты на эксплуатацию магистралей и генерацию тепла в котельных, ЦТП и т.п.

Подробнее о том, как рассчитать потребление тепловой энергии в отопительных системах, читайте в нашей статье.

Так же, индивидуальные тепловые пункты, повышают надежность и безопасность работы отопления в МКД или промышленном здании. Благодаря автоматизации и автономной работе каждого узла, снижается риск аварийных ситуаций, так как проблемы в одном помещении не затрагивают работу остальных.

Еще одна задача ИТП -  повышение управляемости и гибкости системы отопления. Пользователи могут самостоятельно регулировать температуру, обеспечивая комфорт в соответствии со своими предпочтениями.

Кроме того, индивидуальные тепловые пункты регулируют и учитывают расходы теплоносителя, распределяют его по системам потребления теплоты, могут их отключать.

Узнайте о том, как проводятся испытания тепловых сетей на максимальную температуру теплоносителя в статье на нашем сайте.

Из выше перечисленного следует, что при использовании ИТП в инженерии отопления, снижаются затраты на обслуживание и эксплуатацию сетей, и обеспечивается экономичное и комфортное теплоснабжение в здании.

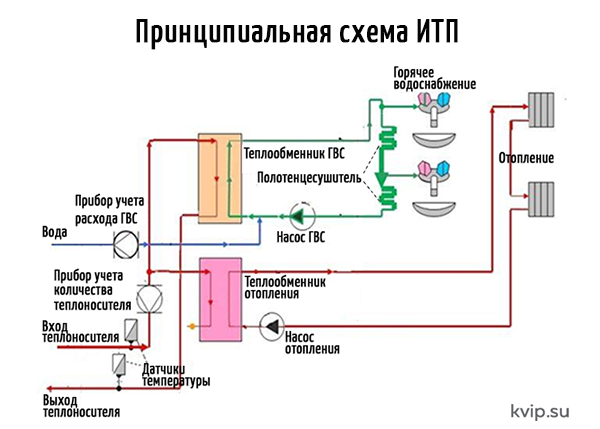

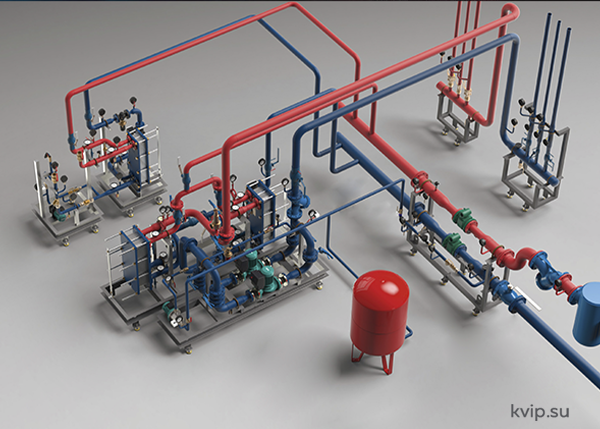

Принцип работы ИТП.

Принцип работы теплового пункта зависит от источника теплоносителя (горячей воды). Обычно это своя котельная, тепловая электростанция либо ТЭЦ. Источник, через магистральную теплосеть, направляет разогретую воду на ТП. Тепловой пункт, в свою очередь, через разводящие теплосети направляет теплоноситель потребителям (радиаторы отопления, ГВС, другие элементы). Отдав тепло, вода, через обратные магистрали, возвращается в источник теплоносителя, где заново подогревается и отправляется в магистральные теплосети.

Температура поступающего из ТЭЦ (котельной) носителя составляет от 70 до 150 °C и его нельзя подавать в таком виде во внутренние помещения здания. В индивидуальном тепловом пункте происходит распределение носителя на отопление и подачу горячей воды, измерение и регулировка давления и температуры в системе, преобразование теплоносителя (к примеру, из воды в пар), подготовка к подаче и управление расходом воды.

Кроме того, в случае аварии, ИТП защитит коммуникации, отключив подачу носителя, и предупредит о риске возникновения нештатной ситуации. Это все происходит автоматически, т.к. индивидуальный тепловой пункт не требует ручного управления. Благодаря этому, снижается стоимость эксплуатации и обслуживания ИТП. Основные элементы оборудования будут приведены ниже в этой статье.

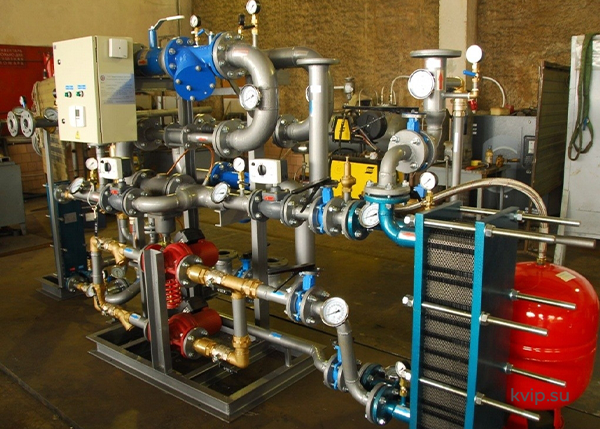

Из чего состоит ИТП. Виды и назначения узлов.

ИТП, в зависимости от систем потребления, может иметь различную структуру, но в основном состоят из:

• Узлов ввода (арматуры запорного и регулирующего действия);
• Узлов учета (приборов для контроля и измерения параметров);
• Теплообменников для передачи тепловой энергии;
• Регулирующих клапанов с электроприводами;
• Насосного оборудования;
• Автоматизированных устройств управления (ПУ и контроллеров);
• Манометров, термометров, датчиков и т.п.

Регуляторы давления АСТА, серии “термакомпакт” были спроектированы специально для применения на объектах ЖКХ (таких как ИТП, ЦТП, котельные) в системах водоснабжения, отопления и вентиляции. Что делает этот клапан наилучшей альтернативой импортным аналогам.

Найти подробное описание, посмотреть как они выглядят можно в нашем каталоге.



Здесь приведено оборудование, присутствующее на всех ИТП, хотя каждый конкретный вариант может иметь и дополнительные узлы.


Получите подробную консультацию по устройству индивидуального теплового пункта, по ссылке.

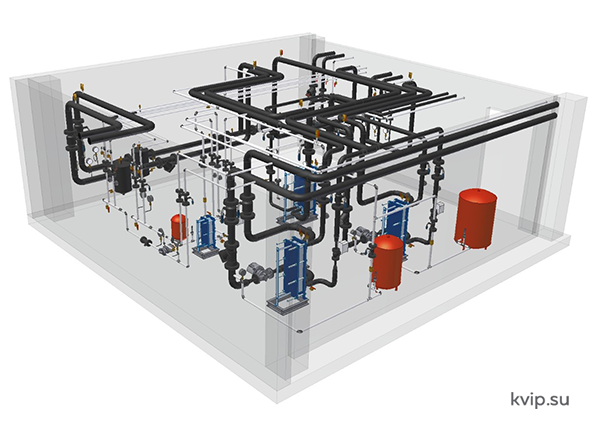

Преимущества ИТП.

К главным преимуществам установки индивидуального теплового пункта можно отнести  экономию денежных средств. Только на содержании и эксплуатации таких установок, расходы снижаются на 40-60%. Если сравнивать ИТП с неавтоматизированным пунктом, потребление тепла снижается на 30%, а грамотная наладка дополнительно снижает теплопотери еще до 15%.

Кроме того, они бесшумны в работе, компактны и позволяют их разместить практически в любом подвальном, либо техническом помещении здания. За счет полной автоматизации - сокращается численность обслуживающего персонала, а операторы не требуют высокой квалификации.

Знали ли Вы, что, в настоящий момент, на рынке труда идет ожесточенная борьба с дефицитом технических специалистов в РФ? Подробнее об этом, читайте в новости.

Также, при необходимости, можно изменить вид теплоносителя и в зависимости от дней недели (выходные, праздничные дни), времени суток или погодных условий, возможна оптимизация режимов потребления. ИТП - это безопасность в эксплуатации и низкая аварийность, обеспечивая комфортное проживание или работу людей.

За счет того, что каждый проект ИТП индивидуален, возможно подобрать необходимое оборудование для конкретной системы отопления (ГВС), не переплачивая за более энергоемкое. Наиболее оптимальным решением при организации ИТП является обращение в профильную организацию, готовую помочь с выбором, поставкой и монтажом необходимых узлов.
