KV и KVS клапана — что это, расчёт, подбор клапана

K_VS клапана что это? Это значение максимальной пропускной способности регулирующего клапана при его полном открытии. Оно используется при расчёте и выборе арматуры в системах теплоэнергетики, особенно где рабочей средой является пар.
Правильный подбор клапанов по параметрам K_V и K_VS обеспечивает надежную и эффективную работу пароконденсатного оборудования, снижает риск аварийных ситуаций и продлевает срок службы системы.

Что означают K_V и K_VS?

K_V (коэффициент пропускной способности)

Это объем воды, проходящей через полностью открытый клапан за 1 час при перепаде давления на нём в 1 бар. Измеряется в м³/ч. Значение зависит от конструкции седла, диаметра проходного сечения и гидравлических характеристик потока.



Пример:
Если указано, что K_V = 50 , это значит, что через клапан при перепаде давления 1 бар проходит 50 м³/ч воды.

K_VS (номинальная пропускная способность)

Это значение K_V при максимальном открытии клапана. То есть, K_VS — это максимально возможный показатель пропускной способности для конкретной модели клапана. Обычно указывается производителем в технической документации.

Примечание: K_VS всегда больше или равен K_V.

Кстати, как рассчитать диаметр трубопровода для пара вы можете узнать из этой статьи

Особенности применения клапанов с паром

При работе с паром необходимо учитывать специфические свойства этой среды:

• Пар — сжимаемая среда, в отличие от воды;
• При прохождении через клапан может происходить изменение состояния (например, конденсация);
• Температура насыщения влияет на плотность пара;
• Перепад давления существенно изменяет физические характеристики пара.

Из-за этого формулы расчёта K_V для пара отличаются от формул для жидкостей.

Как рассчитать K_V и K_VS для пара?

Расчёт начинается с анализа исходных данных:

• Тип пара (насыщенный или перегретый);
• Давление перед и после клапана;
• Температура пара;
• Массовый расход (G), кг/ч;
• Плотность пара при рабочих условиях (ρ), кг/м³.

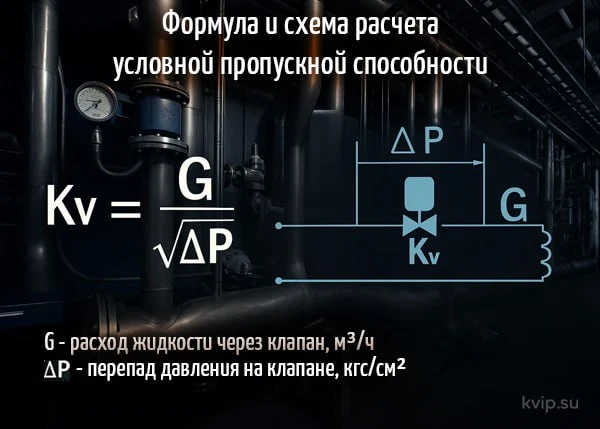

Формула для пара:

K_V = G / √(ρ × ΔP)

Где:
G — массовый расход, кг/ч;
ρ — плотность пара, кг/м³;
ΔP — перепад давления, бар.


При подборе рекомендуется предусматривать запас по K_VS в размере 20–30% .

Подбор клапана по значению K_VS

Подбор осуществляется на основе расчётного значения K_V и с учетом необходимого запаса.

Например:

• Тип среды: насыщенный пар;
• Расход: G = 1000 кг/ч;
• Перепад давления: ΔP = 2 бар;
• Плотность пара при рабочих условиях: ρ = 3,5 кг/м³.

Формула: K_V = 1000 / √(3,5 × 2) = 1000 / √7 ≈ 378

С учетом запаса 25%
K_VS = 378 × 1,25 ≈ 473
Выбираем клапан с K_VS ≥ 473.

Подробнее о том, как подобрать типоразмер регулирующего клапана читайте в нашей статье.

Особенности применения клапанов с различными значениями K_VS

Трехходовые клапаны

Применяются для смешивания или разделения потоков. При расчёте K_VS учитываются суммарные расходы входящих потоков. Неправильный подбор может вызвать недогрев теплообменников или перелив теплоносителя.

Термостатические клапаны

Требуют точного расчета K_V в зависимости от температуры теплоносителя. Неправильный выбор K_VS приводит к некорректной работе системы отопления и перерасходу энергии.

Обратные клапаны

Здесь значение K_V определяет скорость закрытия и предотвращает обратный поток. Недостаточный K_VS может вызвать задержку срабатывания и повреждение насосов.

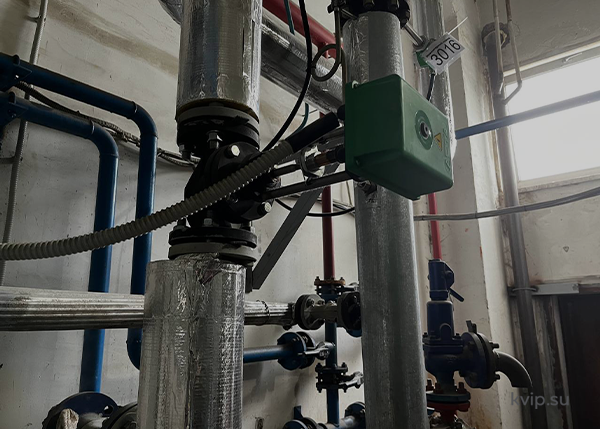

Фото из архива КВиП

Ошибка в расчете может привести к следующим последствиям:

Нештатная ситуация	Причины	Последствия
Недостаточная пропускная способность	Заниженное значение KVS	Клапан не обеспечивает нужный расход, оборудование работает в режиме перегрузки
Чрезмерная пропускная способность	Завышенное значение KVS	Регулирование становится нестабильным, возможны скачки давления и износ деталей
Кавитация	Высокая скорость потока при резком падении давления	Повреждение внутренних поверхностей клапана, эрозия материала
Шум и вибрация	Турбулентность потока из-за некорректного подбора KVS	Дискомфорт для обслуживающего персонала, риск повреждения трубопровода

Экспертное мнение

Специалисты КВиП рекомендуют всегда учитывать реальные условия эксплуатации при подборе клапанов. Использование только справочных данных может привести к некорректной работе системы.

Важно учитывать:

• Температуру и давление рабочей среды;
• Возможные колебания расхода;
• Характеристики соседних участков трубопровода;
• Условия установки и обслуживания.

Примеры нештатных ситуаций при неверном подборе

Неправильно выбранные параметры K_V и K_VS могут привести к серьезным последствиям, особенно при работе с паровой средой.

Например:

• Кавитация в регулирующем клапане : возникает при высокой скорости потока и резком падении давления. Внутри клапана образуются пузырьки пара, которые разрушают внутренние поверхности и снижают срок службы арматуры;
• Шум и вибрация в системе: возникают при завышенном значении K_VS — поток становится турбулентным, что вызывает дискомфорт для персонала и может повредить трубопровод;
• Недостаточный K_VS у трехходового клапана: приводит к тому, что система не справляется с суммарным расходом теплоносителя. Результат — недогрев оборудования и снижение эффективности всей системы;
• Завышенный K_VS у термостатического клапана: делает регулирование сверхчувствительным. Даже небольшие изменения положения штока вызывают колебания температуры и повышенный износ механизма.

Узнать о том, как мы помогли одному из наших клиентов с подачей пара, вы можете из нашего кейса: “Регулирование подачи пара на кондитерской фабрике”

Эти ситуации демонстрируют, насколько важно учитывать реальные условия эксплуатации при выборе арматуры.

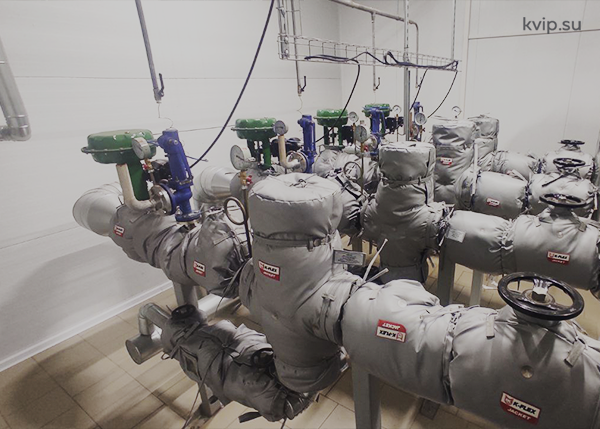

Фото из архива КВиП

Вывод

K_VS клапана это основной параметр, который определяет пропускную способность и эффективность работы арматуры. Особенно важно правильно рассчитать и подобрать клапаны в системах с паровой средой, где игнорирование физических пара может привести к серьезным последствиям.

Если вы столкнулись с вопросом подбора клапана, советуем обращаться к нашим специалистам, которые помогут рассчитать параметры, учесть все технические нюансы и выбрать наиболее подходящее решение для вашей системы.
