О модулях редуцирования - что это, виды и свойства клапанов

Когда речь идет об автоматизации и управления потоками пара, модули редуцирования играют главную роль. Эти устройства предназначены для контроля давления, расхода и температуры пара, что помогает оптимизировать работу оборудования и снизить риски повреждений.

В этой статье мы рассмотрим, что такое модули редуцирования, какие виды клапанов существуют, а также их главные свойства и особенности, учитывая которые, подбираются правильные редукционные клапаны.

Что такое модули редуцирования?

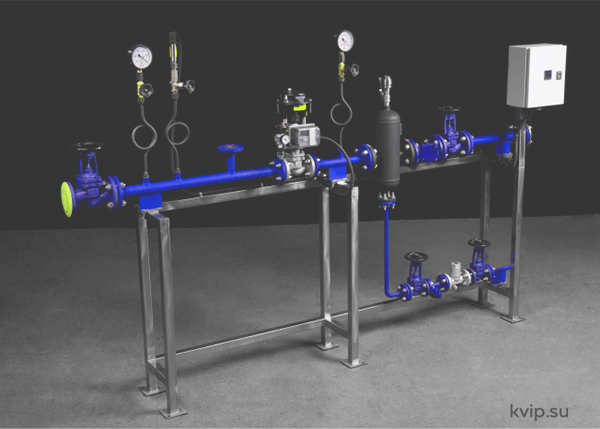

Модуль редуцирования — это устройство, предназначенное для подачи, остановки и дозирования потока пара. Такие устройства необходимы для выполнения нескольких функций в пароконденсатных системах. Вот назначения модулей редуцирования:

• Поддержание давления : модули редуцирования поддерживают необходимое давление для работы оборудования, предотвращая колебания и скачки, которые приводят к повреждениям;
• Дозирование расхода: приборы контролируют количество пара, подаваемого в систему, что важно в работе пароконденсатных систем и снижения расхода ресурсов;
• Безопасность: модули редуцирования защищают оборудование от избыточного давления, что снижает риск аварий и утечек;
• Автоматизация процессов: при интегрировании в  автоматизированные системы управления устройства помогают точнее регулировать подачу воды или пара.

Блоки редуцирования играют главную роль в обеспечении надежности и безопасности работы пароконденсатных систем. Они поддерживают стабильное давление пара, что является обязательным условием для работы многих процессов в промышленности.

Кроме того, с их помощью пар используется более эффективно, снижая затраты на его производство.

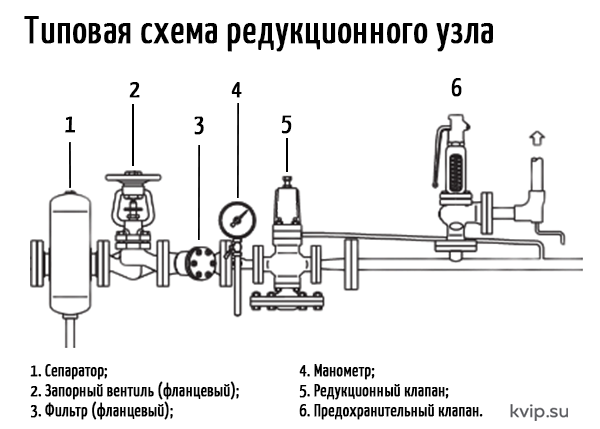

Принцип работы редукционного модуля достаточно прост: пар поступает в установку, проходит через редукционный клапан, где давление снижается до нужного значения. Движение клапана и поддержание  постоянного давления на выходе из установки контролируется регулятором давления (редукционным клапаном).

Но, не смотря на очевидные преимущества, при использовании редукционных модулей, учитываются их некоторые особенности:

1. Для надежной и безопасной работы системы, необходимо регулярное обслуживание и проверка состояния оборудования.
2. Грамотный подбор клапанов и регуляторов давления, с учетом требований и особенностей конкретных процессов предприятия - залог правильной и долговечной работы системы.

Редукционно-охладительные установки

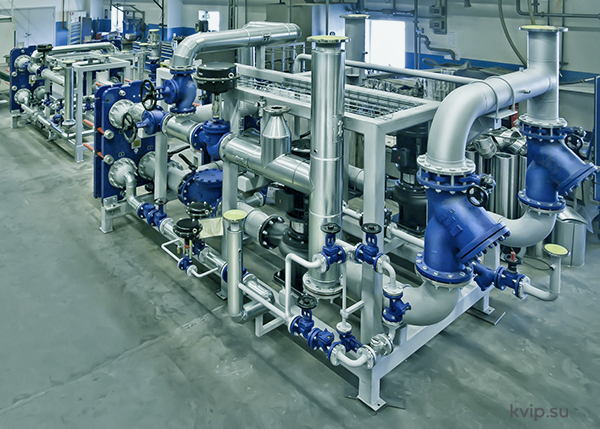

Кроме редукционных модулей в пароконденсатных системах, используются редукционно-охладительные установки (РОУ), которые на только регулируют давление и расход пара, но и его охлаждение до температур, необходимых потребителю.
Пар, подаваемый от энергетической установки, охлаждается за счет впрыскивания пароводяной смеси.

Одним из преимуществ РОУ состоит в том, что они снижают давление охлаждающей воды, что приводит к изначальной экономии электроэнергии. Температура регулируется изменением количества охлаждающей воды, впрыскиваемой в охладитель пара, а давление и расход последнего регулируются клапаном.

Охлаждающая вода выполняет свою функцию, испаряясь за счет тепла. Нужная температура пара обеспечивается за счет соотношения расхода воды и острого пара.

Преимуществами РОУ являются:

• Беззвучность;
• Простота эксплуатации;
• Относительно редкое сервисное обслуживание;
• Высокий рабочий ресурс;
• Устойчивое охлаждение при разных нагрузках;
• Регулировка температуры пара;
• Возможность меньшего давления охлаждающей воды, чем давления острого пара;
• Отсутствие возможности попадания воды в энергетическое оборудование.

РОУ – это универсальные устройства, позволяющие с высокой точностью регулировать одновременно температуру и давление пара, используя три технологических схемы:

• С впрыском охладителя в корпус клапана;
• С впрыском охладителя в трубопровод после клапана;
• Путем барботажа через емкость с охладителем.

В комплектацию редукционно-охладительной установки может входить:

• Запорная задвижка на линии острого пара;
• Стандартный регулирующий клапан или с совмещенными функциями редуцирования и охлаждения на линии острого пара;
• Охладитель пара с форсунками;
• Дроссельное устройство;
• Запорные, регулирующие и обратные клапаны;
• Клапаны на дренажных линиях;
• ПК или ИПУ на линии редуцированного/охлажденного пара;
• Система управления;
• Элементы трубопроводов для соединения всех изделий в единое целое.

Более точную комплектацию модулей редуцирования, требуемую для конкретного производства, всегда помогут определить наши инженеры теплотехники.

Клапаны для модулей редуцирования

Самый главный компонент модулей редуцирования - клапаны, которые отвечают за точное регулирование и контроль давления.

1. Редукционные клапаны

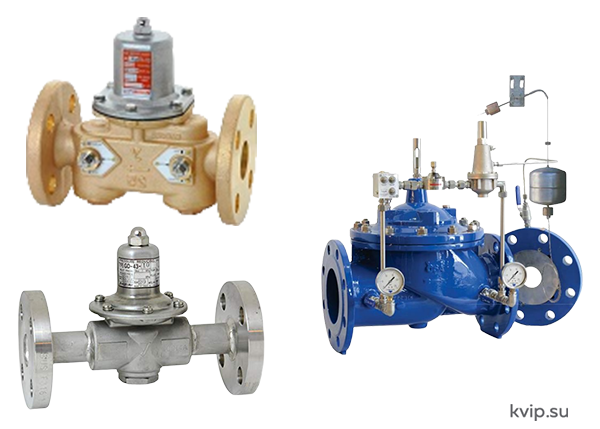

Редукционные клапаны предназначены для снижения и поддержания постоянного давления на выходе независимо от колебаний давления на входе и расхода среды. Такие клапаны применяются в механизмах водоснабжения, отопления и промышленных процессах.

 Свойства:

• Точность регулирования давления;
• Устойчивость к изменениям входного давления;
• Легко настраиваются и обслуживаются.

Подробнее о том, как подобрать редукционный клапан, читайте в статье на нашем сайте.

2. Предохранительные клапаны

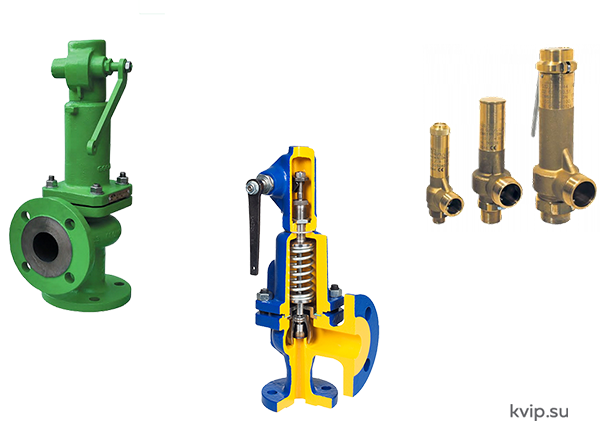

Предохранительные клапаны используются для защиты механизмов от превышения допустимого давления. Устанавливаются после редукционных, с настройкой давления срабатывания (Рср = ? бар) выше рабочего давления настройки на выходе из редукционного клапана (регулятора давления). Автоматически открываются при достижении установленного предела давления и закрываются при снижении.

Свойства:

• Быстродействие;
• Надежность и долговечность;
• Возможна настройка на нужное давление срабатывания;
• Устойчивость к коррозии и агрессивным средам.

Еще больше о предохранительных клапанах читайте в этой статье на нашем сайте.

3. Регулирующие и запорно-регулирующие клапаны

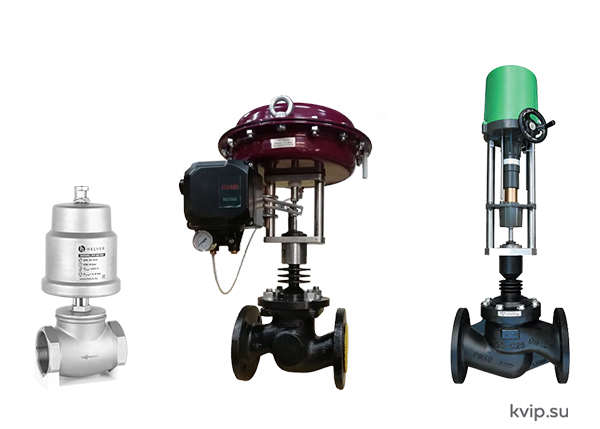

Регулирующие и запорно-регулирующие клапаны имеют разные свойствами - одни предназначены только для регулирования потока, другие дают возможность управлять потоком, причём очень плавно. Оба типа клапанов, однако, используются в пароконденсатных системах с электрическим или пневматическим приводом. Клапаны с электроприводом управляются электрическим сигналом, что даёт возможность автоматизировать регулирование давления.

Свойства:

• Точность управления;
• Настройка дистанционного управления;
• Устойчивость к электромагнитным помехам.

Клапаны с пневмоприводом управляются сжатым воздухом, что делает их подходящими для использования в средах, где электрические сигналы нежелательны или невозможны.

Свойства:

• Надежность и долговечность;
• Скоростное действие;
• Устойчивость к агрессивным средам;
• Такие клапаны несложно настраивать и обслуживать;
• Работают в широком диапазоне давлений.

Как же выбрать правильный клапан для модуля, учитывая характеристики?

Рассмотрим главные факторы, которые стоит учитывать при выборе клапана для модуля редуцирования, чтобы обеспечить высокую производительность устройства.

1. Тип клапана

2. Максимальное и рабочее давление, редукционное соотношение

Убедитесь, что модель клапана соответствует нужному максимальному и рабочему давлению. Это главный аспект безопасности, так как превышение допустимых значений приводит к повреждению оборудования или аварийным ситуациям.

3. Диаметр прохода и площадь сечения

Диаметр прохода клапана подбирается с учетом расхода пара или жидкости в механизме. Неправильно подобранная величина приводит к недостаточной производительности или избыточному падению давления.

4. Точность регулирования

Точность регулирования давления определяет способность клапана поддерживать заданное значение давления в пределах установленных отклонений. Выберите клапан с уровнем точности, соответствующим требованиям конкретной установки.

5. Материалы

Удостоверьтесь, что материалы, из которых изготовлен клапан, совместимы с рабочей средой и стойки к коррозии, химическому воздействию и температурным изменениям. Общие материалы включают в первую очередь чугун, нержавеющую сталь, бронзу и другие металлы.

6. Механизм управления и мониторинга

Некоторые модели клапанов имеют интегрированные механизмы управления и диагностики, которые отслеживают давление в реальном времени и быстро реагируют на изменение условий работы. Если механизм требует сложной логики управления или удаленного доступа, выбирайте клапаны с соответствующими характеристиками.

7. Энергоэффективность

Учитывая развитие и снижение затрат на энергию, важно выбирать клапаны с подходящими характеристиками энергопотребления. Некоторые современные модели имеют характеристики энергосбережения, например, автоматическим переключением в режим ожидания при отсутствии необходимости в регулировке.

Бесплатно проверить свой проект на энергоэффективность и получить независимую оценку на теплопотери от команды инженеров-теплотехников со стажем работы 10+ лет вы можете по этой ссылке.

В заключение хотелось бы отметить, что выбор подходящего клапана для блока редуцирования зависит от конкретных требований механизма, таких как: тип рабочей среды, диапазон давлений, необходимая точность регулирования и условия эксплуатации.

Каждый тип клапана имеет собственные свойства, которые делают клапан подходящим для разнохарактерных применений. Понимание этих свойств поможет сделать правильный выбор и настроить надежную работу механизма управления давлением.

Заказать модуль редуцирования, непосредственно под необходимые параметры, в нужной ценовой категории вы можете на нашем сайте.
