Стабильность давления пара. Как избежать колебаний при большом числе потребителей?
Зачем нужно снижать давление пара?
Ответ заключается в двух основных аспектах: экономии энергии и безопасности оборудования.1. Энергоэффективность: Пар при низком давлении содержит больше полезной тепловой энергии (энтальпии парообразования).
- Пример: Пар при 1 бар изб. отдает ~ 2200 кДж/кг, а при 10 бар изб. — только ~2000 кДж/кг.
- Вывод: Использование пара на максимально низком (но достаточном для технологии) давлении дает экономию топлива до 10%.
Почему тогда пар генерируют под высоким давлением?
- Меньшие габариты и более стабильная работа котла. Кроме того, при высоких давлениях, котёл является аккумулятором тепла, за счет запаса перегретой воды.
- Качество пара из котла: Котлы работают стабильнее и производят более сухой пар именно на номинальном высоком давлении.
- Экономия на трубопроводах: Высокое давление → меньший удельный объем пара → можно использовать трубы меньшего диаметра → снижение капитальных затрат.
- Стабильность самой системы: В зоне высоких давлений падение давления в магистрали при пиковых нагрузках не так критично сказывается на пропускной способности.
Обо всех преимуществах распределения пара при высоком давлении читайте в нашей статьеОтсюда и стратегия: производить и транспортировать пар под высоким давлением, а потреблять под низким.
Снижение давления пара перед потребителями позволяет его стабилизировать перед производственным процессом. Когда происходят колебания расхода в системе, при включении и выключении потребителя, давление также понижается либо повышается и его требуется стабилизировать.
Поэтому, здесь нам на помощь приходит узел редуцирования.

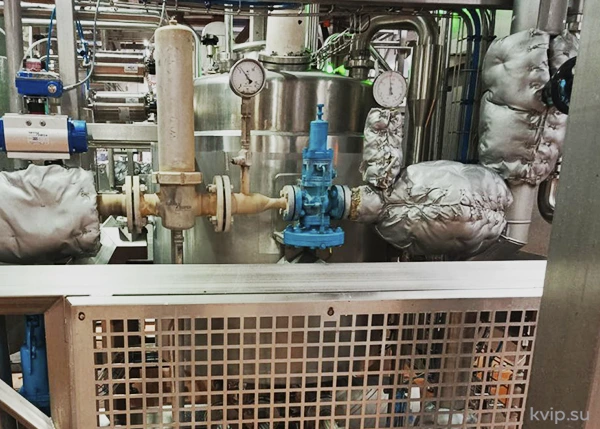

Из чего состоит редукционный узел?
Редукционный клапан — сердце узла, но для его стабильной работы необходим комплекс оборудования, обеспечивающий качество пара:- Сепаратор пара: Отделяет капли влаги из пара. Влажный пар вызывает эрозию металла клапанов и теплообменников и снижает эффективность теплопередачи.
- Фильтр (грязевик): Задерживает окалину, ржавчину и мусор из трубопроводов, защищая детали клапана от износа и заклинивания.
- Термостатический воздухоотводчик: Устанавливается в верхней точке сепаратора для удаления воздуха и неконденсируемых газов, которые ухудшают теплообмен.
- Запорная арматура с сильфонным уплотнением: Исключает потери пара через сальниковое уплотнение. Один сальниковый клапан может приводить к утечкам до 3 кг/ч. А если их много?
- Манометры до и после: Для визуального контроля давления и настройки клапана.
- Предохранительный клапан (обязательно!): Защищает оборудование, находящееся после редукционного узла, от опасного превышения давления в случае неисправности клапана.

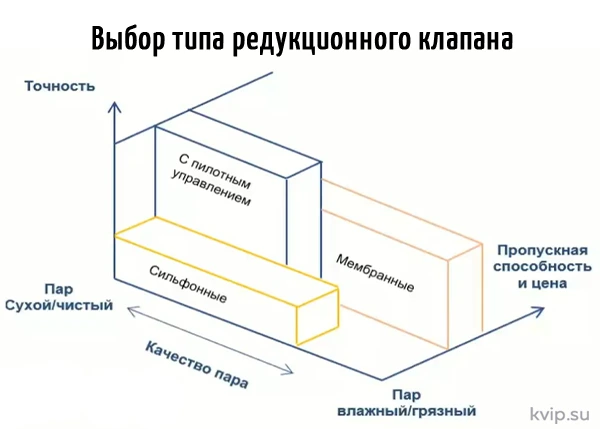

Как выбрать тип редукционного клапана?
Выбор зависит от требуемой точности, качества пара и диапазона расходов.|
Тип клапана |
Точность |
Требования к пару |
Применение |
Недостатки |
|
Сильфонный (прямого действия) |
Низкая |
Устойчив к влажному и грязному пару |
Индивидуальные установки с небольшими расходами (до 300 кг/ч): варочные котлы, калориферы. |
Низкая точность, склонность к "рывкам" (цикличности) при малых расходах (<10% от max). |
|
С пилотным управлением |
Высокая (±0.2- 0.5 бар) |
Требует чистого и сухого пара! Обязательны сепаратор и фильтр. |
Групповые потребители, процессы, требующие стабильного давления. Высокие расходы (до 50 т/ч). |
Высокая стоимость, чувствительность к качеству пара. |
|
Мембранный (прямого действия) |
Средняя |
Устойчив к низкому качеству пара |
Устаревшая, но надежная конструкция. |
Громоздкие, тяжелые, средняя точность. |

Рекомендация: Наиболее популярным и эффективным решением для современных предприятий являются клапаны с пилотным управлением, к примеру UTC PPRV27 и UTC PPRV1000. Они обеспечивают высокую точность и широкий диапазон расходов.

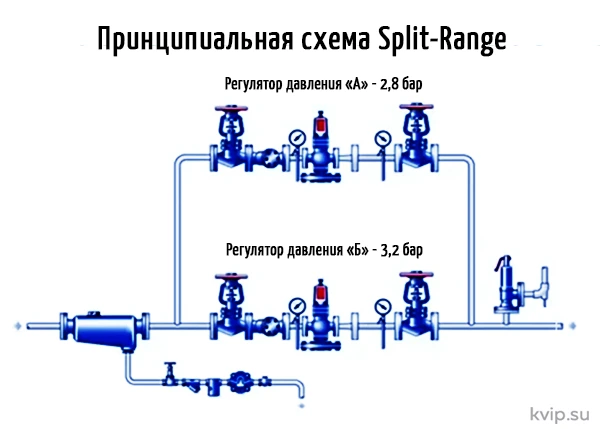

Решение для большого числа потребителей: Схема "Сплит-Ранж"
Основная проблема на объектах с множеством потребителей (например, цех автоклавов) — огромный разброс в потреблении пара (от минимума до пика). Один клапан не может эффективно работать во всем этом диапазоне.Проблемы при использовании одного клапана:
- На пике: Клапан может не справляться, давление просаживается.
- При малой нагрузке: Клапан, подобранный на пик, работает на 5-10% от своей мощности. Это приводит к режиму "рывков" или "рыскания" — клапан постоянно открывается и закрывается, вызывая скачки давления и изнашивая себя.
1. Принцип: Два клапана (например, пилотных) настраиваются на разные уставки давления.
Пример: Нужно поддерживать 3 бара. Клапан "А" настраивается на 2.8 бара, клапан "Б" — на 3.2 бара.
2. Как работает:
- При малой нагрузке работает только клапан "А".
- При росте потребления давление в сети начинает падать. Когда оно падает ниже 3.2 бара, открывается и начинает работать клапан "Б".
- На пиковой нагрузке работают оба клапана вместе.
- При снижении нагрузки клапан "Б" закрывается первым.
Стабильность давления пара
Стабильность давления пара в технологических процессах — не просто «опция», а фундаментальная характеристика любой паровой системы. От её уровня зависят эффективность, безопасность, долговечность оборудования и, в конечном счете, финансовый результат предприятия:Как обеспечить стабильность давления: проверенные практики
- Правильный Ñ
