Вогез ВЭП электропривод с аналоговым управляющим сигналом

Описание ВЭП электропривода с аналоговым управляющим сигналом

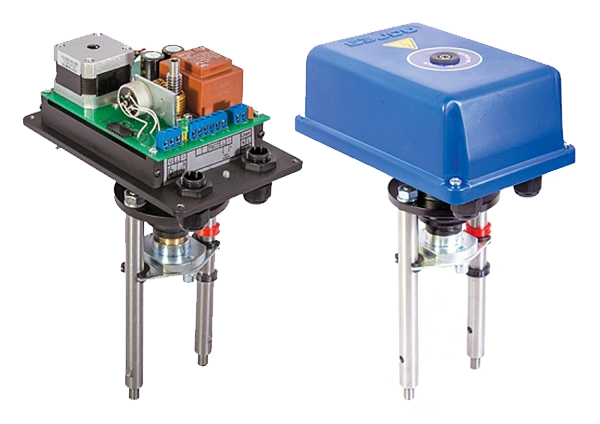

Механизмы исполнительные электрические прямоходные ВЭП с аналоговым управляющим сигналом 0-10 В или 4-20 мА применяются для перемещения регулирующих органов в системах автоматического регулирования технологическими процессами в соответствии с командными сигналами автоматических регулирующих и управляющих устройств или по сигналам, получаемым дистанционно от оператора.

Электрические исполнительные механизмы (ЭИМ) ВЭП выпускаются:

• с управляющим сигналом 220В, 50Гц(схема подключения трехпроводная), с двумя концевыми выключателями (базовое исполнение);
• с управляющим сигналом -24 В (схема подключения: трехпроводная), с двумя концевыми выключателями;
• с аналоговым управляющим сигналом 0-10 В или 4-20 мА, с позиционером (выходной токовый сигнал 4-20 мА), с питанием -220 В, 50 Гц или -24 В, 50 Гц;
• с встроенным контроллером (интеллектуальный электропривод);
• с функцией безопасности (самовозврат в задаваемое положение);
• с универсальным управлением (аналоговым и трехпозиционным), с питанием -220 В, 50 Гц или -24 В, 50 Гц.

ЭИМ оснащены ручным дублером.
ЭИМ изготавливаются с присоединительными размерами для установки на двухходовые и трехходовые регулирующие клапаны производства ООО «ВОГЕЗЭНЕРГО»
По согласованию с заказчиком ЭИМ могут выпускаться другими присоединительными размерами.

Читайте в наших статьях:
Куда пропали регуляторы давления с рынка?
Кто из Российских производителей способен заменить Danfoss

Технические характеристики ВЭП электропривода с аналоговым управляющим сигналом

Обозначение	ВЭП-111, ВЭП-115, ВЭП-118					ВЭП-111В, ВЭП-115В, ВЭП-118В			ВЭП-311, ВЭП-315, ВЭП-318
Номинальное усилие, H	700	1600	2700	4000	10000	700	1600	2700	700	1600
Напряжение: -питания -управления	- ~220В, ~24В					~220В, ~24В ~220В, ~24В			- ~220В, ~24В
Потребляемая мощность, Вт	4	6	10	15	25	4	6	10	4	6
Скорость позиционирования (задается переключателем), мм/мин	10,15,20			15,22,30		10,15,20			10,15,20
Рабочий ход, мм	20		20,32	50,80	80	20		20,32	20
Управление	Трехпозиционное - ~220В, ~24В					Трехпозиционное - ~220В, ~24В			Трехпозиционное - ~220В, ~24В
Защита двигателя от перегрузки	Электронная					Электронная			Электронная
Функция безопасности (установка в задаваемое положение "открыт" или "закрыт" при пропадании питания)	-					+			-
Регулируемые переключатели (2шт.)	+					+			+
Режим работы по ГОСТ 183-74	S4-25% ПВ, 630 переключений в час
Температура окружающей среды	От 0 до 50° С								От минус 20° С до 50° С
Степень защиты	IP54					IP54			IP67

Обозначение	ВЭП-221, ВЭП-225, ВЭП-228		ВЭП-221М, ВЭП-225М, ВЭП-228М
Номинальное усилие, H	3000	4000	700	1600	2700
Напряжение: -питания -управления	~220В, ~24В -		~220В, ~24В -
Потребляемая мощность, Вт	15	25	4	6	10
Скорость позиционирования (задается с клавиатуры), с на 1мм хода	От 2,5 до 6		От 2,5 до 6
Рабочий ход, мм	20,32	50,80	20		20,32
Управление	Встроенный регулятор температуры		Встроенный регулятор температуры
Датчики температуры Pt500 или Pt1000, шт	До 3		До 3
Защита двигателя от перегрузки	Электронная		Электронная
Режим работы по ГОСТ 184-74	S1-100% ПВ		S1-100% ПВ
Температура окружающей среды	От 0 до 50° С		От 0 до 50° С
Степень защиты	IP54		IP54

Обозначение	ВЭП-131, ВЭП-135, ВЭП-138			ВЭП-131М, ВЭП-135М, ВЭП-138М	ВЭП-131МВ, ВЭП-135МВ, ВЭП-138МВ
Номинальное усилие, H	1500	3000	4000	1600	1600
Напряжение: -питания -управления	~220В, ~24В -			~220В, ~24В -	~220В, ~24В -
Потребляемая мощность, Вт	6	10	15	10	10
Скорость позиционирования (задается переключателем), мм/мин	20			10,15,20,30	10,15,20,30
Рабочий ход, мм	20	20,32	50,80	20,32	20,32
Управление	Аналоговое- 4-20мА, 0-10В			Аналоговое- 4-20мА, 0-10В Трехпозиционное - беспотенциальный контакт Трехпозиционное - открытый коллектор	Аналоговое- 4-20мА, 0-10В Трехпозиционное - беспотенциальный контакт Трехпозиционное - открытый коллектор
Выходной сигнал	4-20мА			4-20мА	4-20мА
Защита двигателя от перегрузки	Электронная			Электронная
Функция безопасности (установка в задаваемое положение "открыт" или "закрыт" при пропадании питания)	-			-	+
Регулируемые переключатели (2 шт.)	-			-	+
Режим работы по ГОСТ 184-74	S1-100% ПВ			S1-100% ПВ	S1-100% ПВ
Температура окружающей среды	От 0 до 50° С			От 0 до 50° С	От 0 до 50° С
Степень защиты	IP54			IP54	IP54

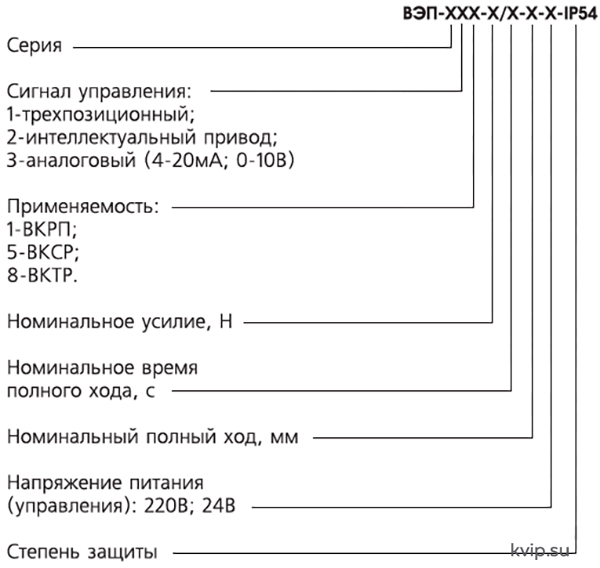

Примеры обозначения при заказе ВЭП электропривода с аналоговым управляющим сигналом

Электрический исполнительный механизм ВЭП-116-1600/63-20-220В, 50Гц, IP54
Электрический исполнительный механизм ВЭП-116-2700/63-20-24В, 50Гц, IP54

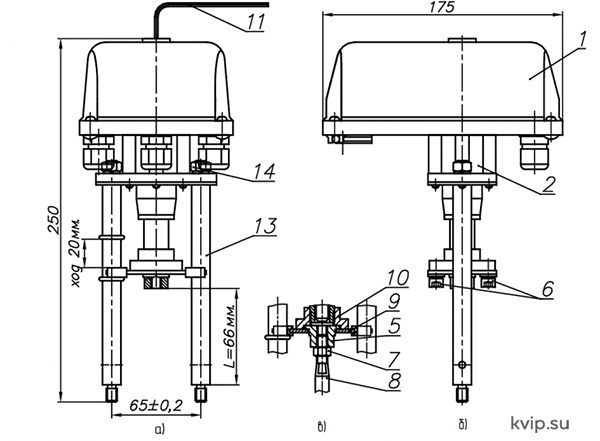

Габаритные размеры ВЭП электропривода с аналоговым управляющим сигналом

Механизмы исполнительные электрические прямоходные ВЭП с аналоговым управляющим сигналом 0-10 В или 4-20 мА, с позиционером (выходной токовый сигнал 4-20 мА) (ЭИМ) предназначены для управления двухходовыми регулирующими клапанами ВКСР и трехходовыми регулирующими клапанами ВКТР с номинальными диаметрами DN15…DN150 (см. рисунок 1).

По согласованию с Заказчиком механизмы могут выпускаться с присоединительными размерами, обеспечивающими установку на клапаны других предприятий-изготовителей.

ВЭП электропривод с аналоговым управляющим сигналом совместим

ВКРП клапан регулирующий для пара с электроприводом;
ВКТР трехходовой регулирующий клапан с электроприводом;
ВКСР клапан регулирующий проходной седельный с электрическим приводом.
