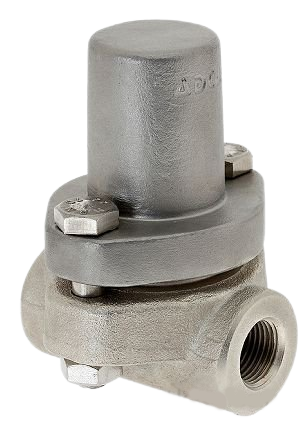

Описание ADCA BS32 DN 15–20 Конденсатоотводчика биметаллического

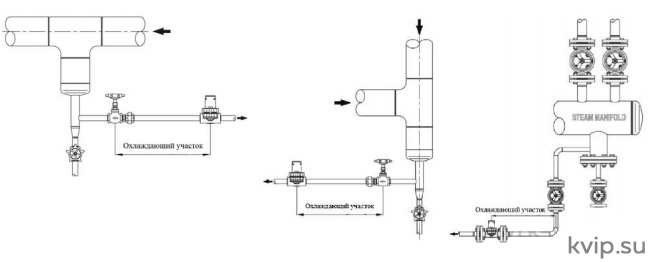

BS32 - конденсатоотводчик биметаллический с функцией отвода воздуха из паровых систем. Простая и прочная конструкция позволяет отводить переохлаждённый конденсат, предназначена для дренажа паровых магистралей, спутниковых паропроводов, а также для использования в качестве воздухоотводчика в паровых системах. Присоединение - внутренняя резьба или фланцы. Подробнее о том, как выбрать конденсатоотводчик, читайте в статье на нашем сайте.Основные свойства ADCA BS32 DN 15–20 Конденсатоотводчика биметаллического
- Постоянный отвод конденсата;
- Конденсат отводится переохлаждённым;
- Может использоваться в качестве воздухоотводчика для паровых систем;
- Работа на перегретом паре;
- Устойчив к гидроударам и вибрациям;
- Конструкция UNIADCA позволяет подключать другие типы конденсатоотводчиков на стандартный корпус. О том, как правильно установить конденсатоотводчик на паропровод, читайте в нашей статье.
| Опции | Исполнение полностью из нержавеющей стали. |
|---|---|
| Применение | Насыщенный или перегретый пар. |
| Исполнения | BS32 |
| Типоразмеры | DN 1/2"– 3/4"; DN 15–20 |
| Присоединение | Внутр.резьба ISO7/1 Rp (BS21) фланцы EN 1092–1 PN40 или ANSI |
| Установка | Произвольная ориентация в пространстве, горизонтальное положение предпочтительно. См. инструкцию по монтажу и эксплуатации. |
| Фланцевый PN40/ANSI 300* | Фланцевый ANSI 150* | Температура |
| Макс. давление | Макс. давление | |
| 16 бар | 16 бар | 100 °C |
| 14.5 бар | 14.8 бар | 150 °C |
| 13,4 бар | 13,6 бар | 200 °C |
| 12,7 бар | 12 бар | 250 °C |
TMO – Макс. Рабочая температура 300 °C.
* В соотв. с EN1092–1:2007.
** В соотв. с EN1759–1:2004.
Характеристики PN40 и ниже, зависят от параметров присоединений. Для резьбового присоединения, а также под приварку внахлёст SW и встык BW давление PN40.
| Тип | DN | Перепад давления, бар | ||||||||||||
| 0,5 | 1 | 2 | 4 | 6 | 8 | 10 | 12 | 24 | 16 | 18 | 20 | 22 | ||
| BS32 | 15-20 А | 120 | 180 | 210 | 300 | 340 | 400 | 420 | 450 | 480 | 520 | 560 | 580 | 600 |
| BS32 | 15-20 А | 400 | 550 | 660 | 910 | 1050 | 1200 | 1260 | 1350 | 1440 | 1560 | 1680 | 1740 | 1800 |
А = расход конденсата при темп-ре на 10°С ниже темп-ру насыщения. B=расход при температуре 20°С.

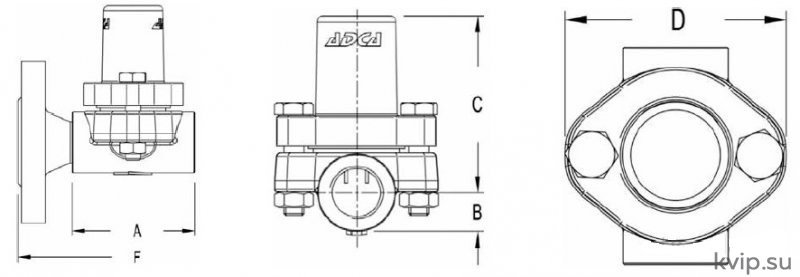

| РЕЗЬБОВЫЕ И SW* | EN PN40 | ANSI 300 | |||||||
| DN | A | B | C | D | Масса, кг | E | Масса, кг | E | Масса, кг |
| 15–1/2" | 80 | 19 | 90 | 80 | 1,6 | 150 | 3,2 | 150 | 3,5 |
| 20–3/4" | 80 | 19 | 90 | 80 | 1,6 | 150 | 3,9 | 150 | 4,7 |

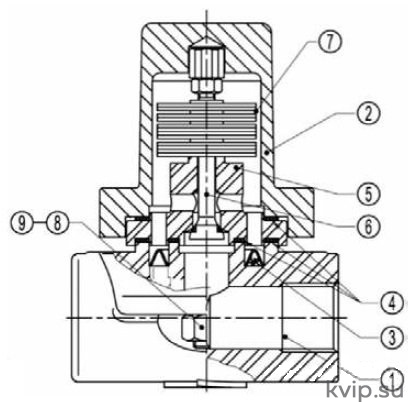

| п/п № | НАИМЕНОВАНИЕ | МАТЕРИАЛ |
| 1 | Корпус | P250GH / 1.0460 |
| 2 | Крышка | CF8 / 1.4308 |
| 3 | *Сетка фильтра | AISI304 / 1.4301 |
| 4 | *Прокладка | Металлизир.графит |
| 5 | *Седло клапана | Нержавеющая сталь |
| 6 | *Плунжер | Упрочненная нерж.сталь |
| 7 | Пластины | Биметалл |
| 7 | *Термост.клапан | Металлизир.графит |
| 8 | *Термост.клапан | А2-70 |
| 9 | Болт | А2 |
