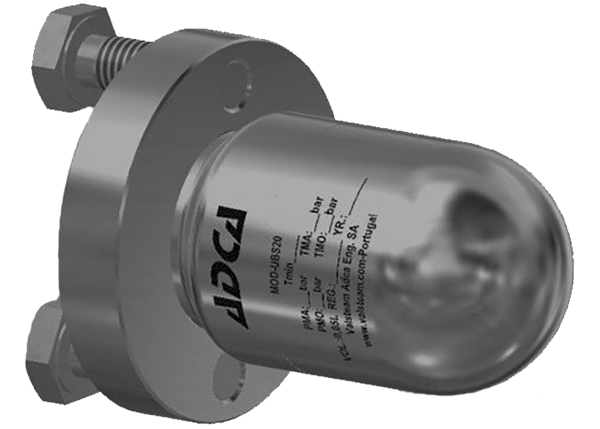

Описание UNIADCA UBS 20конденсатоотводчика биметаллического
Конденсатоотводчик биметаллический UNIADCA серии UBS20, полностью выполненный из нержавеющей стали, имеет функцию отвода воздуха из паровых систем. Данный конденсатоотводчик обладает простой и надежной конструкцией, которая не требует обслуживания и имеет литой корпус. Преимущественно применяется в системах, где необходимо переохлаждение отводимого конденсата и в спутниковых паропроводах. Данные конденсатоотводчики могут присоединяться к компактной станции конденсатоотвода CTS4U и универсальному коннектору UCX.Читайте в наших статьях:
Кто из Российских производителей способен заменить Danfoss
Астима и КВиП или как закалялся бизнес
Основные свойства UNIADCA UBS20 конденсатоотводчика биметаллического
- Герметичный, не требующий обслуживания;
- Постоянный отвод конденсата;
- Отвод конденсата при температуре ниже температуры насыщения;
- Отводит воздух;
- Работает на перегретом пару;
- Не подвержен влиянию гидроударов и вибраций.
|
Технические данные
|
|
|---|---|
| Рабочая среда | Насыщенный или перегретый пар |
| Типоразмеры | В соответствии с выбранным коннектором |
| Исполнения | UBS20 |
| Максимальное рабочее давление | 17 бар |
| Максимальная рабочая температура | 250 °C |
| Установка | Любое положение |
| Опции | Различные ограничения по предельным рабочим параметрам |
|
Ограничения по применению
|
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Фланцевый ANSI 300 | Температура, °С | ||||||||||
| Давление, бар | |||||||||||
| 47,8 | -10/50 | ||||||||||
| 40,9 | 100 | ||||||||||
| 34,4 | 200 | ||||||||||
| 30,6 | 300 | ||||||||||
| 28,6 | 400 | ||||||||||
| Тип |
|
|
|
Перепад давления, бар |
|
|
|
||||
| 0,5 | 1 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 17 | ||
| UBS20 (A) | 125 | 200 | 320 | 410 | 445 | 485 | 500 | 540 | 580 | 600 | |
| UBS20 (B) | 450 | 700 | 1000 | 1220 | 1340 | 1450 | 1560 | 1650 | 1780 | 1850 | |
A: Пропускная способность представлена для температуры конденсата на 10 °C ниже температуры насыщения
B: Пропускная способность конденсата температурой 20 °C
|

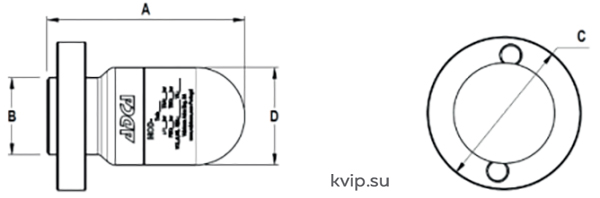

Весогабаритные характеристики
|
|||||
|---|---|---|---|---|---|
| Модель | A, мм | B, мм | С, мм | D, мм | Вес, кг |
| UBS20 | 89 | 35 | 67 | 44 | 1,3 |

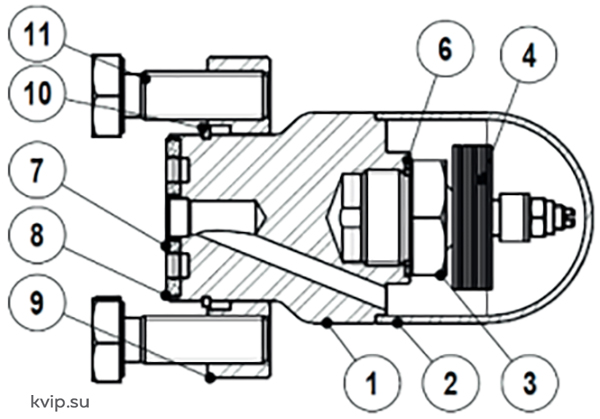

Спецификация материалов конденсатоотводчика биметаллического UNIADCA UBS20
| № | Наименование | Материал |
|---|---|---|
| 1 | Корпус | AISI 316/1.4401 |
| 2 | Крышка | AISI 316/1.4401 |
| 3 | Седло клапана | AISI 304/1.4301 |
| 4 | Диски | Биметалл |
| 6 | Прокладка | Медь |
| 7 | *Уплотнение на входе | Нерж. сталь/Графит |
| 8 | *Уплотнение на выходе | Нерж. сталь/Графит |
| 9 | Фланец | AISI 316/1.4401 |
| 10 | Стопорное кольцо | Сталь |
| 11 | Болты | ASTM A193 Gr. B7 |
* Доступные запчасти

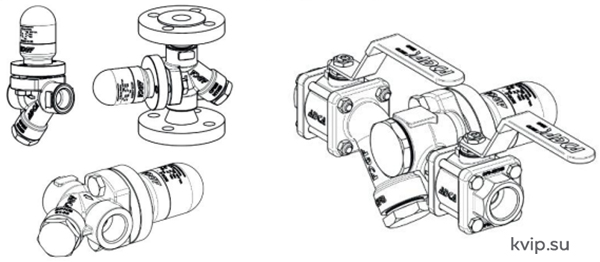

Варианты монтажа конденсатоотводчика биметаллического UNIADCA UBS20
