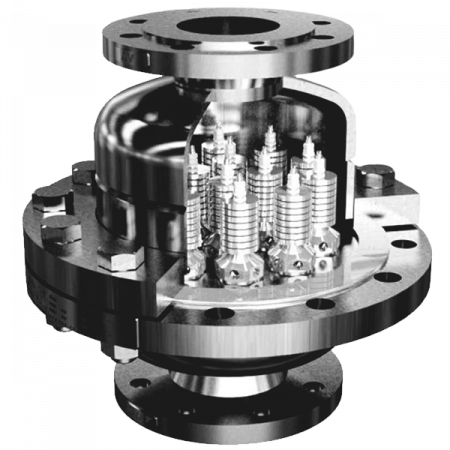

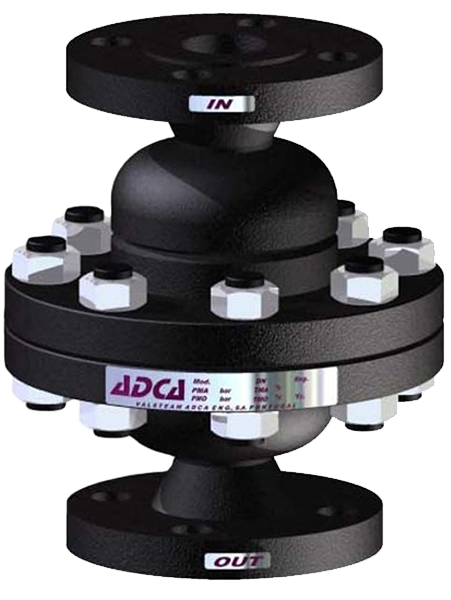

ADCA BM-HC конденсатоотводчик биметаллический

Описание ADCA BM-HC Конденсатоотводчика биметаллического

Конденсатоотводчики биметаллические ADCA BM-HC – надежные высокопроизводительные конденсатоотводчики, позволяющие экономить тепловую энергию посредством доохлаждения отводимого конденсата. В конденсатоотводчике может быть установлено необходимое число биметаллических элементов для достижения требуемой пропускной способности. Типовым применением является установка на трубопроводах насыщенного и перегретого пара, пароспутниках, паровых рубашках емкостей, змеевиковых обогревах, нерегулируемых калориферах или использование для автоматического отвода воздуха из паровых систем.

Читайте в наших статьях:
Кто из Российских производителей способен заменить Danfoss
Астима и КВиП или как закалялся бизнес

Основные свойства ADCA BM-HC Конденсатоотводчика биметаллического

• Широкий диапазон давлений и пропускной способности;
• Отлично работают при пусковых режимах;
• Устойчивы к гидроударам и вибрациям;
• Автоматический отвод воздуха.

Технические данные
Типоразмеры	1 1/2"–5"; DN40–125
Условное давление	Нержавеющая сталь – PN16/40/63
Рабочая среда	Насыщенный и перегретый пар
Температура рабочей среды	От -10 °C до 300 °C.
Исполнения	BM24HC; BM32HC; BM35HC; и т.д.
Присоединение	Фланцевое присоединение по EN1092–1 или ANSI
Установка	Вертикальная установка
Опции	Полностью нержавеющая конструкция
	Различные пропускные способности

Маркировка СЕ – газы 2 группы
Давление	Модель*	Кат.	Давление	Модель*	Кат.	Давление	Модель*	Кат.
PN16	BM…HC04	SEP	PN40	BM…HC04	1	PN63	BM…HC04	1
	BM…HC05	SEP		BM…HC05	1		BM…HC05	1
	BM…HC06	SEP		BM…HC06	1		BM…HC06	1
	BM…HC08	1		BM…HC08	2		BM…HC08	2
	BM…HC10	2		BM…HC10	2		—	—

* Все размеры (DN), принадлежащие к той же модели, имеют одинаковую категорию.

Ограничения по использованию**
Давление, бар	Давл., бар	Темп., °C	Давление	Давл., бар	Темп., °C	Давление	Давл., бар	Темп., °C	Давление	Давл., бар	Темп., °C
PN16	16	50	ANSI Cl.150 lbs	16	50	PN40 ANSI CL.300 lbs	40	50	PN63 ANSI CL.600 lbs	63	50
	14	100		14	100		37	100		58	100
	13*	195		13*	195		31*	239		47*	261
	12	250		—	—		27	300		43	300

* PMO – максимальное рабочее давление насыщенного пара.
Минимальная рабочая температура: -10 °C.
** Присоединение в соответствии с EN1092:2018.

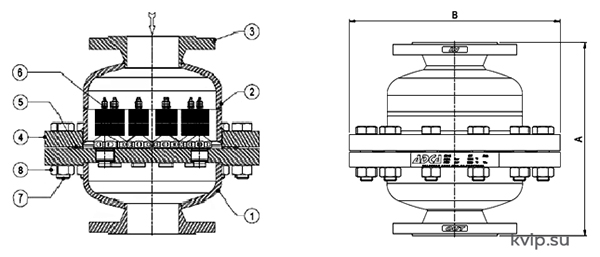

Модели и размеры, мм
Модель	* Макс. кол. клапанов	DN PN16	DN PN40	DN PN63	A PN16	A PN40	A PN63	B PN16	B PN40	B PN63	Вес PN16**	Вес PN40**	Вес PN63**
BM(a)HC04–(b)	3	40–50	40–50	40–50	241	259	301	220	235	250	19,2	25	38,5
BM(a)HC05–(b)	6	50-65	50-65	50-65	242	281	325	250	270	295	24,3	35	51,3
BM(a)HC06–(b)	8	65-80	65-80	65-80	262	317	358	285	300	345	32,9	46,4	72,4
BM(a)HC08–(b)	14	65-80	65-80	65-80	311	367	413	340	375	415	49,6	82	111,7
BM(a)HC10–(b)	20	125	65-80		386	430		405	450		81,7	126,5

(a) Вставьте тип регулятора, выбранный из одного конденсатоотводчика DN40–50 (BM24 или BM32) или DN15–25 (BM 35, 45, 80 и 140).
(b) Вставьте количество регуляторов в соответствии с требуемым расходом и макс. допустимым числом, указанным в следующей колонке.
* Максимальное количество регуляторов каждой модели.
** Обратитесь к дистрибьютору для уточнения размеров и веса (вес в кг).
Как заказать: BM32HC06–6 DN80 PN 40 (биметаллический конденсатоотводчик с высокой пропускной способностью с шестью регуляторами BM32 DN40/50).

Спецификация материалов
№	Наименование	Материал
1	Крышка корпуса	EN10028–2/P265GH/1.0425
2	Крышка корпуса	EN10216–2/P235GH/1.0325
3	EN фланцы	EN10222–2/P250GH/1.0460
3	ANSI фланцы	ASTM A105/1.0432
4	Фланец корпуса	EN10222–2/P250GH/1.0460
5	*Прокладка	Нерж. сталь/Графит
6	*Регулятор	Биметалл
7	Болты	Сталь 8.8
8	Гайки	Сталь 8.8

*Доступные запчасти.
