Принцип работы
Биметаллический термостатический элемент определяет разницу между температурой пара при данном давлении и температурой конденсата. Если температура конденсата достигает заданного значения, биметаллический элемент срабатывает и открывает клапан конденсатоотводчика для слива конденсата.Описание

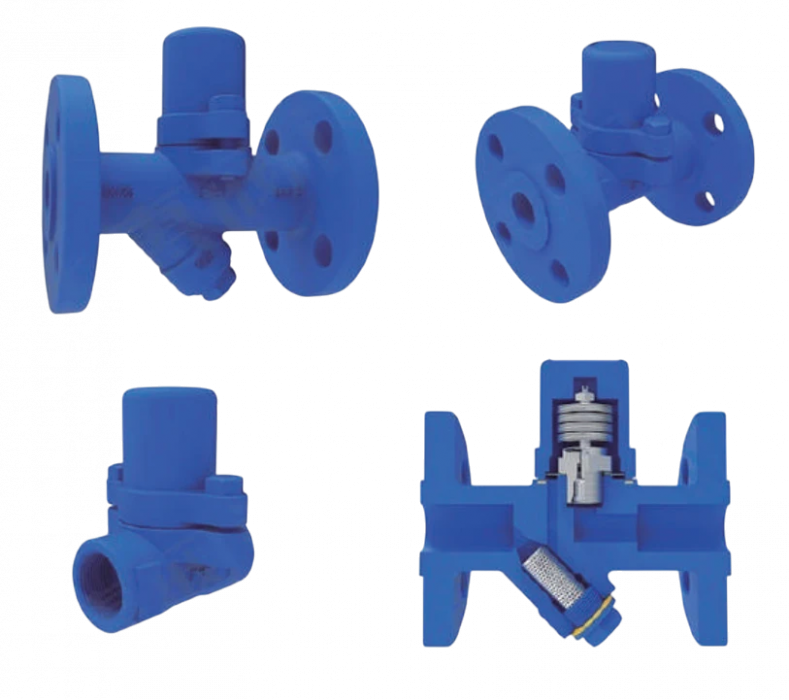

Все внутренние детали изготовлены из нержавеющей стали, а поверхности седла и плунжера упрочнены. Высокотехнологичный биметаллический элемент обеспечивает точную настройку температуры отводимого конденсата. Для защиты от грязи конденсатоотводчики оснащены:BMST32 - встроенной плоской сеткой фильтра
BMST32Y - цилиндрической сеткой фильтра
Противодавление за конденсатоотводчиком может составлять 50% и более от давления на входе.
О том, как правильно установить конденсатоотводчик на паропровод, читайте в нашей статье.
DN и соединения
Резьба BSP или NPT: ½" , ¾", и 1"Фланцы PN40: DN15, DN20, DN25, DN32, DN40 и DN50
Teхнические данные
| Параметр | Значение |
| Номинальное давление | PN50 |
| Макс. допустимое давление (корпус) | 5 МПа при 50°C |
| Макс. допустимая температура (корпус) | 400°C при 3.5 МПа |
| Максимальное рабочее давление | 3.2 МПа |
| Максимальная рабочая температура | 400°C |
Подробнее о том, как выбрать конденсатоотводчик, читайте в статье на нашем сайте.
Пропускная способность
Maтериалы
Корпус конденсатоотводчика и крышка: А105, F304Седло и плунжер клапана: мартенситная нержавеющая сталь
Биметаллический элемент: хромоникелиевая нержавеющая сталь
Прочие внутренние элементы: нержавеющая сталь
Размеры и вес, мм
| Модель | BSTM32 | BSTM32Y | ||||||||||||
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 15 | 20 | 25 | 32 | 40 | 50 | ||
| A | 95 | - | 100 | - | ||||||||||
| A1 | 150 | 160 | 210 | 230 | 150 | 160 | 210 | 230 | ||||||
| B | 92 | 92 | ||||||||||||
| C | 95 | 95 | ||||||||||||
| D | 17 | 19 | 23 | 30 | 17 | 19 | 23 | 30 | ||||||
|
Вес, кг |
Резьба | 1.7 | 2 | - | 1.7 | 2 | ||||||||
| Фланцы | 3 | 3.5 | 4.2 | 5.5 | 6 | 3 | 3.5 | 4.2 | 5.5 | 6 | 7 | |||
