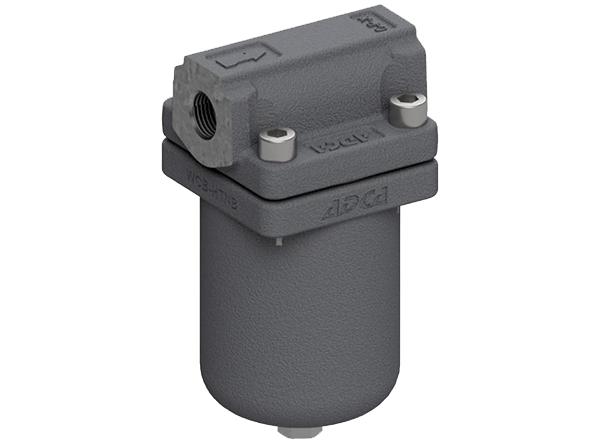

Описание ADCA IB36S конденсатоотводчика с перевернутым стаканом
Конденсатоотводчики с перевернутым стаканом ADCA IB36 – надежные конденсатоотводчики, успешно использующиеся в системах насыщенного и перегретого пара. Типовым применением являются системы высокого давления, пароспутниковые трубопроводы, сушильные агрегаты, химические и прачечные установки.Читайте в наших статьях:
Как конденсатоотводчики TLV закрепились на рынке
Кто из Российских производителей способен заменить Danfoss
Основные свойства
- Цикличный отвод конденсата;
- Могут применяться на перегретом паре, высоких давлениях и температурах;
- Не подвержены влиянию гидроударов и вибраций;
- Удобные в обслуживании.
| Типоразмеры | 1/2" – 1"; DN15–25 |
| Условное давление | PN40 |
| Рабочая среда | Насыщенный или перегретый пар |
| Температура рабочей среды | От -10 °C до 400 °C |
| Максимальный перепад давления, ΔPmax | IB36S-5 – 5 бар |
| IB36S-10 – 10 бар | |
| IB36S-15 – 15 бар | |
| IB36S-30 – 30 бар | |
| IB36S-40 – 40 бар | |
| Присоединение | Внутренняя резьба ISO 7 Rp или NPT |
| Фланцевое EN 1092–2 PN40, ASME B16.5 класс 150 или 300 | |
| Под приварку (встык (BW))/внахлест (SW) ASME | |
| Установка | По умолчанию на горизонтальном трубопроводе (см. инструкции по установке и эксплуатации) |
| Опции | Автоматический клапан защиты от размораживания AFZ |
| Ручной дренажный клапан BDV (для ручного дренирования поплавковой камеры) |
Ограничения по применению
|
Резьбовой / Фланцевый (класс 300) / Под приварку (BW/SW) ** |
Фланцевый PN 40 * | Фланцевый класс 150 ** | Температура, °C |
| Давление, бар | |||
| 41,6 *** | 31 *** | 14 *** | 200 |
| 41,6 *** | 28,3 | 12,1 | 250 |
| 38,9 | 25,7 | 10,2 | 300 |
| 34,6 | 22,8 | 6,5 | 400 |
Пропускная способность
| Модель | Перепад давления, бар | |||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 15 | 20 | 30 | 40 | |
| IB36S-5 | 290 | 400 | 495 | 550 | 610 | – | – | – | – | – | – | – | – | – |
| IB36S-10 | 225 | 300 | 350 | 395 | 420 | 470 | 490 | 520 | 540 | 560 | – | – | – | – |
| IB36S-15 | 190 | 255 | 295 | 330 | 370 | 390 | 410 | 445 | 465 | 490 | 520 | – | – | – |
| IB36S-30 | 130 | 180 | 210 | 225 | 265 | 285 | 300 | 315 | 340 | 355 | 415 | 450 | 480 | – |
| IB36S-40 | 90 | 120 | 135 | 155 | 165 | 185 | 205 | 220 | 230 | 245 | 290 | 320 | 370 | 400 |
Весогабаритные характеристики
|
DN |
Резьбовой | Под приварку | Фланцевый | ||||||||||
| PN40 | Класс 150 | Класс 300 | |||||||||||
| A, мм | B, мм |
ØC, мм |
H *, мм |
Масса, кг |
A, мм |
Масса, кг |
F, мм |
Масса, кг |
F, мм |
Масса, кг |
F, мм |
Масса, кг |
|
|
1/2” – DN 15 |
95 | 153 | 82 | 3/8” | 3,9 | 95 | 3,9 | 150 | 5,4 | 150 | 4,8 | 150 | 5,3 |
|
3/4" – DN 20 |
95 | 153 | 82 | 3/8” | 3,8 | 95 | 3,8 | 150 | 5,9 | 150 | 5,2 | 150 | 6,2 |
|
1” – DN 25 |
145 ** | 153 | 82 | 3/8” | 4 | 95 | 3,8 | 160 | 6,3 | 160 | 5,7 | 160 | 6,8 |
** С приварной муфтой
Спецификация материалов
| Nº | Наименование | Материал |
| 1 | Корпус | Углеродистая сталь P250GH / 1.0460 |
| 2 | Крышка | Углеродистая сталь A216 WCB / 1.0619 |
| 3 | * Прокладка | Нержавеющая сталь / Графит |
| 4 | * Седло | Нержавеющая сталь AISI 440C / 1.4125 |
| 5 | * Клапан | Нержавеющая сталь AISI 420 / 1.4021 |
| 6 | * Рычаг | Нержавеющая сталь AISI 304 / 1.4301 |
| 7 | * Поплавок | Нержавеющая сталь AISI 304 / 1.4301 |
| 8 | Входная трубка | Нержавеющая сталь AISI 316L / 1.4404 |
| 9 | Болты | Хроммолибден.сталь ASTM A193 Gr. B7 |
| 10 | Заглушка | Нержавеющая сталь AISI 316 / 1.4401 |
| 11 | ** Дренажное отверстие | Нержавеющая сталь AISI 304 / 1.4301 |
| 51 | Продувочный клапан | AISI 303 / 1.4305;AISI 316L / 1.4404 |
| 61 | Устройство защиты от замерзания | AISI 303 / 1.4305;AISI 316L / 1.4404 |
** Отсутствует в конструкции конденсатоотводчика с резьбой NPT
