Особенности
- Непрерывный отвод конденсата сразу при его образовании, высокая пропускная способность
- Автоматический отвод неконденсируемых газов и воздуха (встроенный воздухоотводчик)
- Устойчивость к противодавлению (до 80% от входного)
- Внутренние элементы изготовлены из нержавеющей стали с высокой коррозионной стойкостью
- Простота конструкции и технического обслуживания
- Выходной патрубок расположен ниже уровня воды,
- Минимальная температура рабочей среды 0°С, при установке вне помещений требуется теплоизоляция.
Технические характеристики
|
Тип/Серия |
MFT- AF |
|
Тип присоединения |
Фланцевое |
|
Типоразмер (DN) |
40、50、65、80 |
|
Номинальное давление (МПа) |
1.6 |
|
Максимальное рабочее давление, PMO (МПа) |
0.45、1.0、1.4 |
|
Максимальный перепад давления (МПа) |
0.45、1.0、1.4 |
|
Максимальная температура рабочей среды, TMO (°С) |
260 |
Внимание
Во избежание некорректной работы, непредвиденных, несчастных случаев, травм, НЕ используйте конденсатоотводчик за рамками рабочих диапазонов.
|

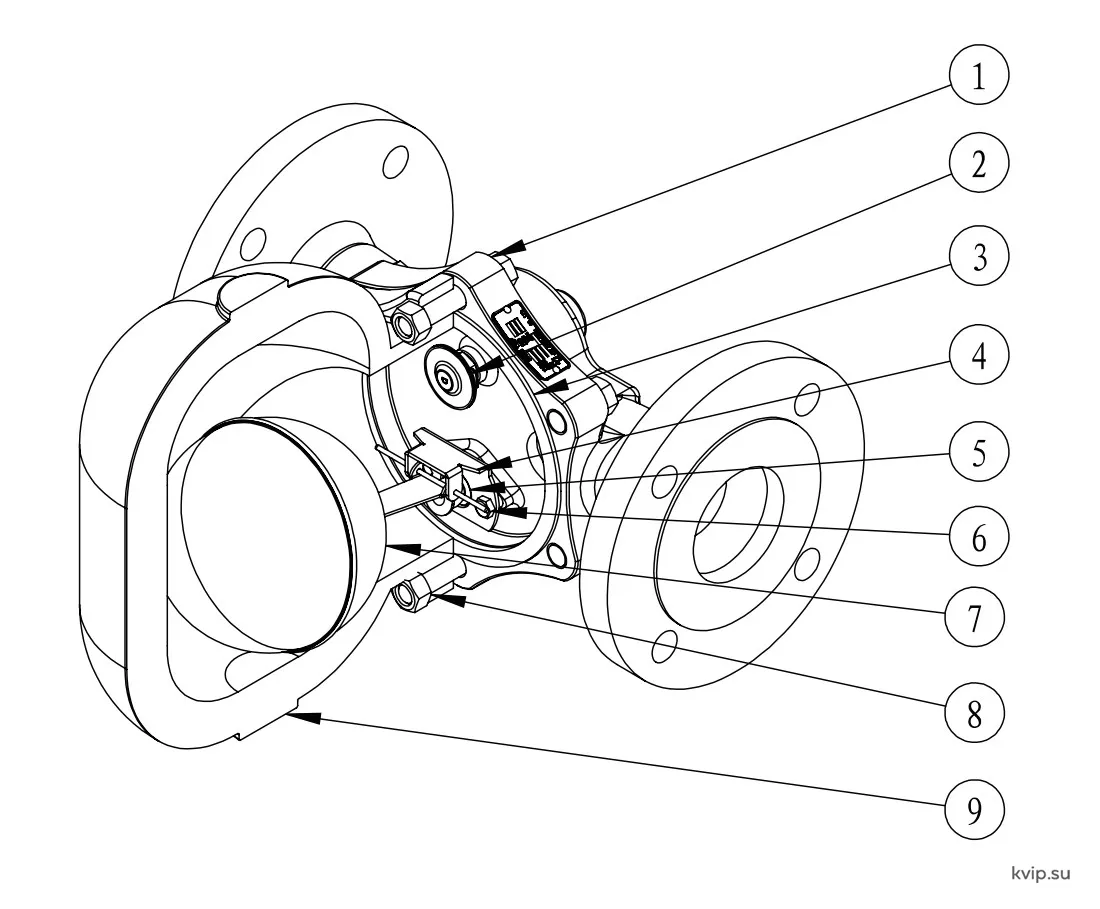

Поз. |
Элементы |
Материал |
|
1 |
Корпус |
Литая сталь |
|
2 |
Воздухоотводчик |
Нержавеющая сталь |
|
3 |
Уплотнение корпуса |
Графит |
|
4 |
Шпиндель |
Нержавеющая сталь |
|
5 |
Седло клапана |
Нержавеющая сталь |
|
6 |
Винты седла клапана |
Нержавеющая сталь |
|
7 |
Поплавок |
Нержавеющая сталь |
|
8 |
Болты и гайки |
Углеродистая сталь |
|
9 |
Крышка корпуса |
Углеродистая сталь |

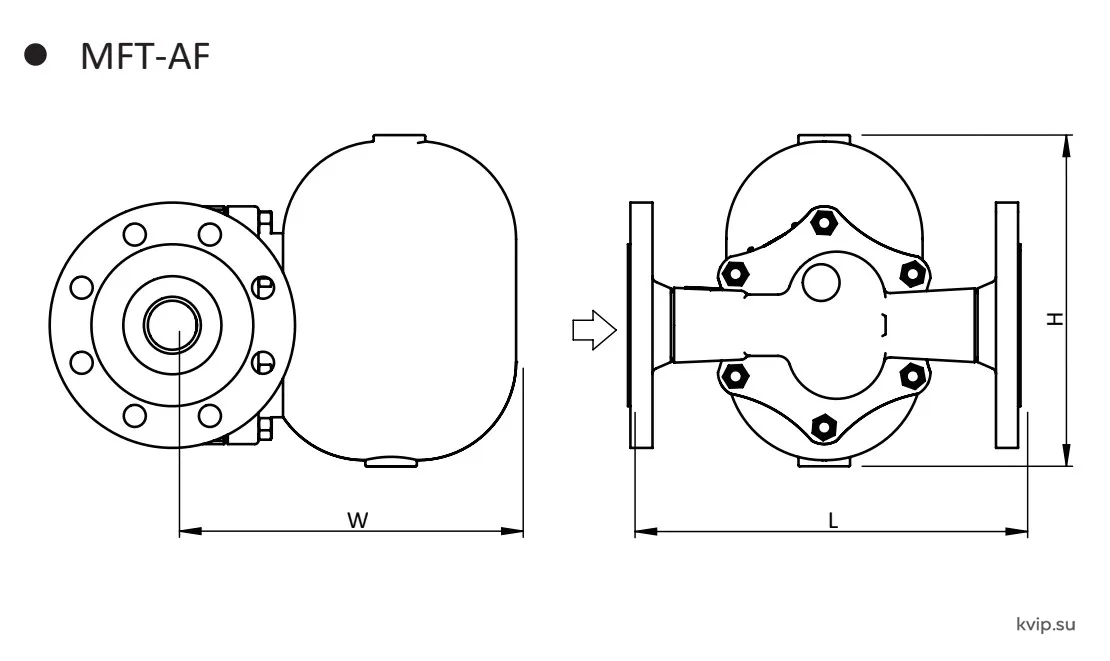

Размеры
|
Типоразмер |
Габаритные размеры (мм) |
Вес |
||
|
(DN) |
L |
W |
H |
(кг) |
|
40 |
320 |
270 |
280 |
22 |
|
50 |
320 |
270 |
280 |
23 |
|
65 |
320 |
270 |
280 |
25 |
|
80 |
320 |
270 |
280 |
25 |

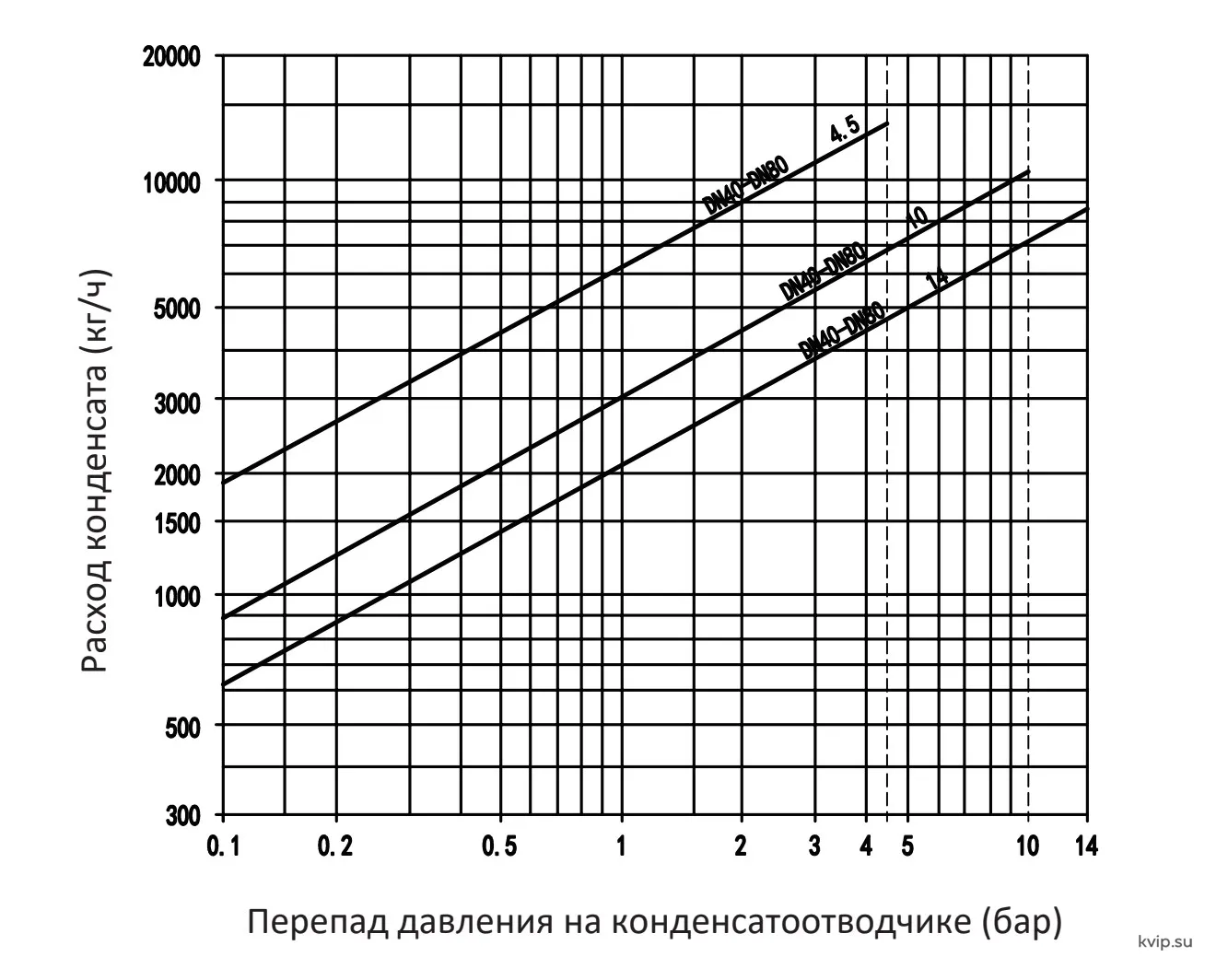

Пропускная способность
Указанная пропускная способность основана на конденсате при температуре насыщения.
Во время пуска, когда конденсат холодный, внутренний термостатический воздухоотводчик будет открыт и обеспечит дополнительную производительность.
В таблице ниже указана минимальная дополнительная производительность через термостатический воздухоотводчик при различных перепадах давления.
|
Ар(бар) |
0.5 |
1 |
2 |
3 |
4.5 |
7 |
10 |
14 |
21 |
|
— |
Минимальная дополнительная производительность (кг/ч) |
||||||||
|
320 |
440 |
580 |
660 |
750 |
850 |
920 |
1050 |
1150 |
|
- Перепад давления - разница давлений между входом и выходом конденсатоотводчика
- Рекомендуемый коэффициент запаса - не менее 2.
Внимание
Не используйте конденсатоотводчик при перепаде давления превышающем максимально допустимое значение, иначе возможно накапливание конденсата и его попадание в технологическое оборудование.
