ОСОБЕННОСТИ
- Непрерывный отвод конденсата сразу при его образовании, высокая пропускная способность
- Автоматический отвод неконденсируемых газов и воздуха (встроенный воздухоотводчик)
- Устойчивость к противодавлению (до 80% от входного)
- Внутренние элементы изготовлены из нержавеющей стали с высокой коррозионной стойкостью
- Простота конструкции и технического обслуживания
- Выходной патрубок расположен ниже уровня воды, во избежание потери пара
- Горизонтальная или вертикальная установка (монтаж) в систему
- Минимальная температура рабочей среды 0°С, при установке вне помещений требуется теплоизоляция.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Тип/Серия |
MFT- C |
MFT- CF |
|
Тип присоединения |
Резьбовое |
Фланцевое |
|
Типоразмер (DN) |
15、20、25 |
15、20、25 |
|
Номинальное давление (МПа) |
1.6 |
1.6 |
|
Максимальное рабочее давление, PMO (МПа) |
0.45、1.0、1.4 |
0.45、1.0、1.4 |
|
Максимальный перепад давления (МПа) |
0.45、1.0、1.4 |
0.45、1.0、1.4 |
|
Максимальная температура рабочей среды, TMO (°С) |
260 |
260 |
ВНИМАНИЕ
Во избежание некорректной работы, непредвиденных, несчастных случаев, травм, НЕ используйте конденсатоотводчик за рамками рабочих диапазонов.
Читайте в наших статьях:
Правильная установка конденсатоотводчиков на паропровод
Как конденсатоотводчики влияют на окружающую среду?
|

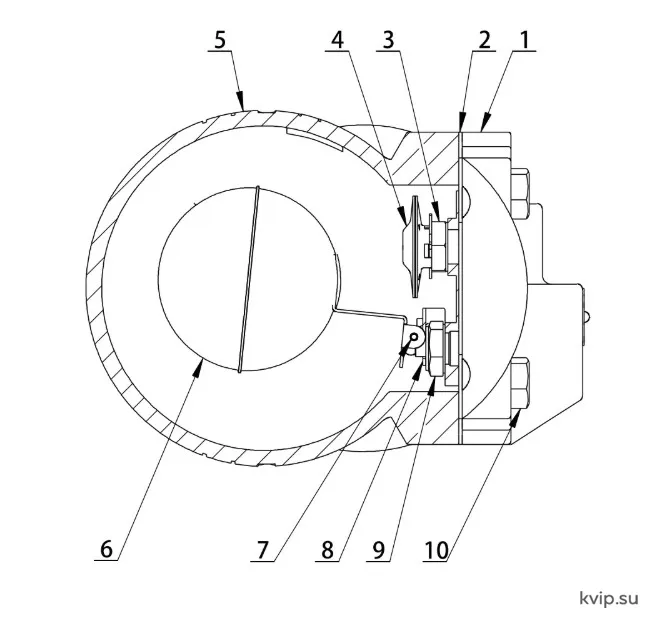

Поз. |
Элементы |
Материал |
|
1 |
Корпус |
Литая/Нержавеющая сталь |
|
2 |
Уплотнение корпуса |
Графит |
|
3 |
Седло воздухоотводчика |
Нержавеющая сталь |
|
4 |
Воздухоотводчик |
Нержавеющая сталь |
|
5 |
Крышка корпуса |
Литая/Нержавеющая сталь |
|
6 |
Поплавок |
Нержавеющая сталь |
|
7 |
Седло клапана |
Нержавеющая сталь |
|
8 |
Винты седла клапана |
Нержавеющая сталь |
|
9 |
Шпиндель |
Нержавеющая сталь |
|
10 |
Болты и гайки |
Нержавеющая сталь |

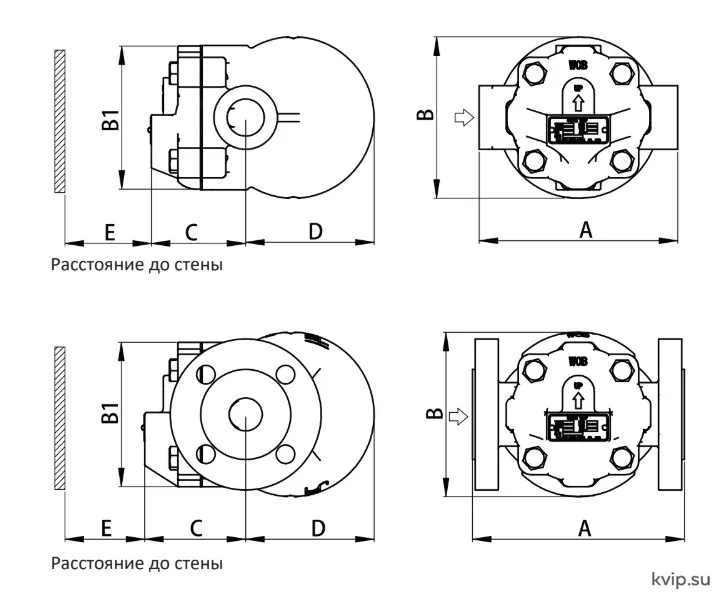

РАЗМЕРЫ
MFT-C Резьбовое присоединение
|
Типоразмер (DN) |
Габаритные размеры (мм) |
Вес (кг) |
|||||
|
A |
B |
B1 |
C |
D |
E |
||
|
15 |
120 |
110 |
110 |
70 |
80 |
115 |
2.8 |
|
20 |
120 |
110 |
110 |
70 |
80 |
115 |
2.8 |
|
25 |
150 |
125 |
110 |
72 |
100 |
120 |
3.8 |
MFT-CF Фланцевое присоединение
|
Типоразмер (DN) |
Габаритные размеры (мм) |
Вес (кг) |
|||||
|
A |
B |
B1 |
C |
D |
E |
||
|
15 |
150 |
110 |
110 |
110 |
55 |
115 |
5.2 |
|
20 |
150 |
110 |
110 |
110 |
55 |
115 |
5.7 |
|
25 |
160 |
125 |
110 |
75 |
100 |
120 |
7.1 |

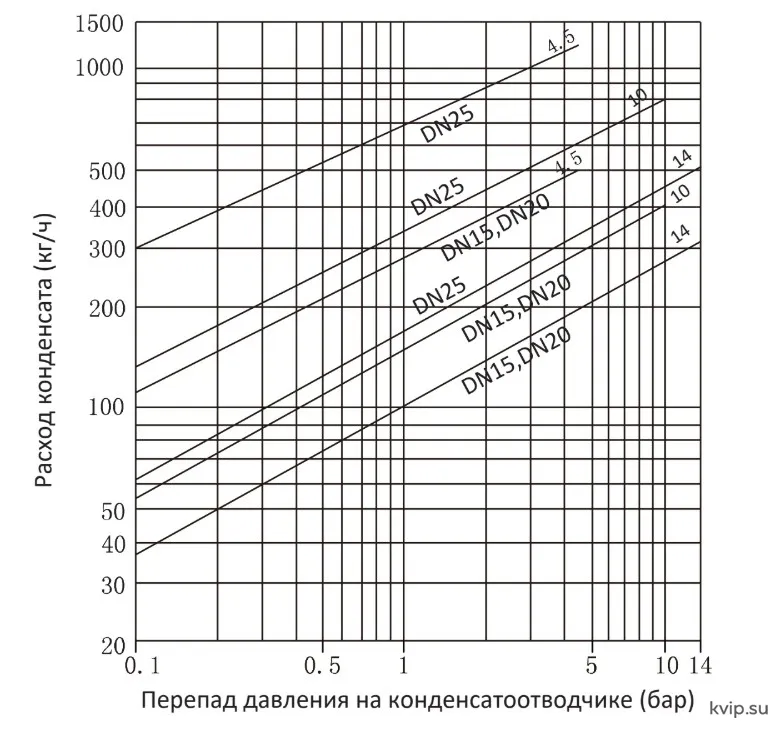

ПРОПУСКНАЯ СПОСОБНОСТЬ
Указанная пропускная способность основана на конденсате при температуре насыщения.
Во время пуска, когда конденсат холодный, внутренний термостатический воздухоотводчик будет открыт и обеспечит дополнительную производительность.
В таблице ниже указана минимальная дополнительная производительность через термостатический воздухоотводчик при различных перепадах давления.
|
ΔP (бар) |
0.5 |
1 |
2 |
3 |
4.5 |
7 |
10 |
14 |
21 |
|
- |
Минимальная дополнительная производительность (кг/ч) |
||||||||
|
320 |
440 |
580 |
660 |
750 |
850 |
920 |
1050 |
1150 |
|
- Перепад давления - разница давлений между входом и выходом конденсатоотводчика
- Рекомендуемый коэффициент запаса - не менее 2
Не используйте конденсатоотводчик при перепаде давления превышающем максимально допустимое значение, иначе возможно накапливание конденсата и его попадание в технологическое оборудование.
