Особенности
- Непрерывный отвод кондесата сразу при его образовании, высокая пропускная способность
- Автоматический отвод неконденсируемых газов и воздуха (встроенный воздухоотводчик)
- Устойчивость к противодавлению (до 80% от входного)
- Внутренние элементы изготовлены из нержавеющей стали с высокой коррозионной стойкостью
- Простота конструкции и техничекого обслуживания
- Выходной патрубок расположен ниже уровня воды, во избежание потери пара
- Минимальная температура рабочей среды 0°С, при установке вне помещений требуется теплоизоляция.
Технические характеристики
|
Тип/Серия |
MFT-DF |
|
Тип присоединения |
Фланцевое |
|
Типоразмер (DN) |
40、50 |
|
Номинальное давление (МПа) |
1.6 |
|
Максимальное рабочее давление, PMO (МПа) |
0.45、1.0、1.4 |
|
Максимальный перепад давления (МПа) |
0.45、1.0、1.4 |
|
Максимальная температура рабочей среды, TMO (°С) |
260 |
Внимание
Во избежание некорректной работы, непредвиденных, несчастных случаев, травм, НЕ используйте конденсатоотводчик за рамками рабочих диапазонов.
Читайте в наших статьях:
Как выбрать конденсатоотводчик?
Рекомендации по устранению неполадок и тестированию конденсатоотводчика для пара
|

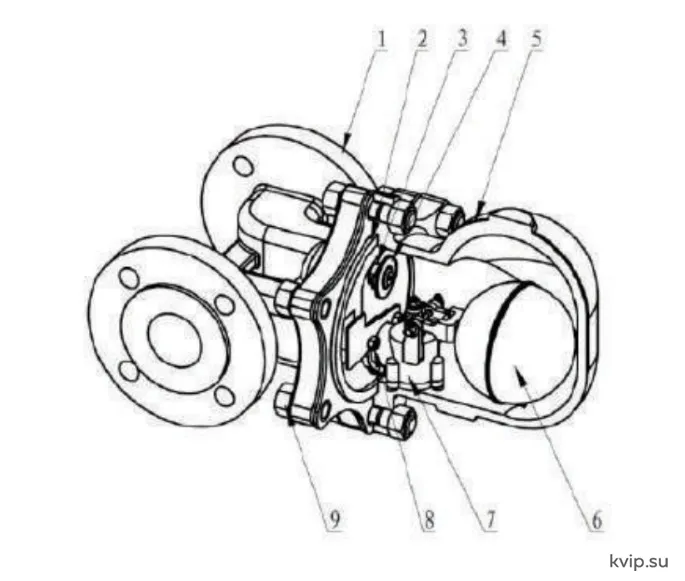

Поз. |
Элементы |
Материал |
|
1 |
Корпус |
Литая сталь |
|
2 |
Уплотнение корпуса |
Графит |
|
3 |
Седло воздухоотводчика |
Нержавеющая сталь |
|
4 |
Воздухоотводчик |
Нержавеющая сталь |
|
5 |
Крышка корпуса |
Литая сталь |
|
6 |
Поплавок |
Нержавеющая сталь |
|
7 |
Седло клапана |
Нержавеющая сталь |
|
8 |
Винты седла клапана |
Нержавеющая сталь |
|
9 |
Болты и гайки |
Углеродистая сталь |

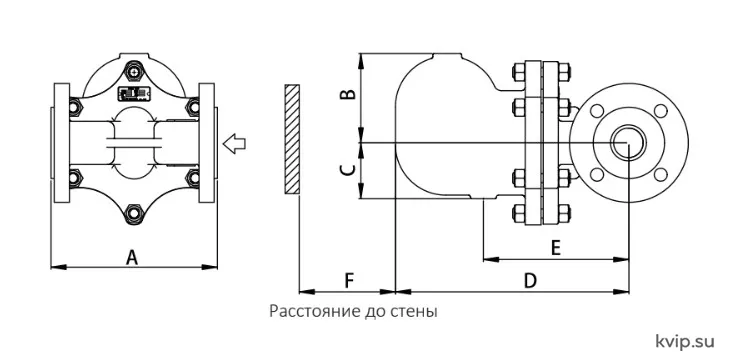

Размеры
MFT-DF фланцевое присоединение
|
Типоразмер (DN)
|
Габаритные размеры (мм) |
Вес (кг) |
|||||
|
|
A |
B |
C |
D |
E |
F |
|
|
40 |
230 |
124 |
78 |
330 |
200 |
200 |
26 |
|
50 |
230 |
124 |
78 |
340 |
200 |
200 |
27 |

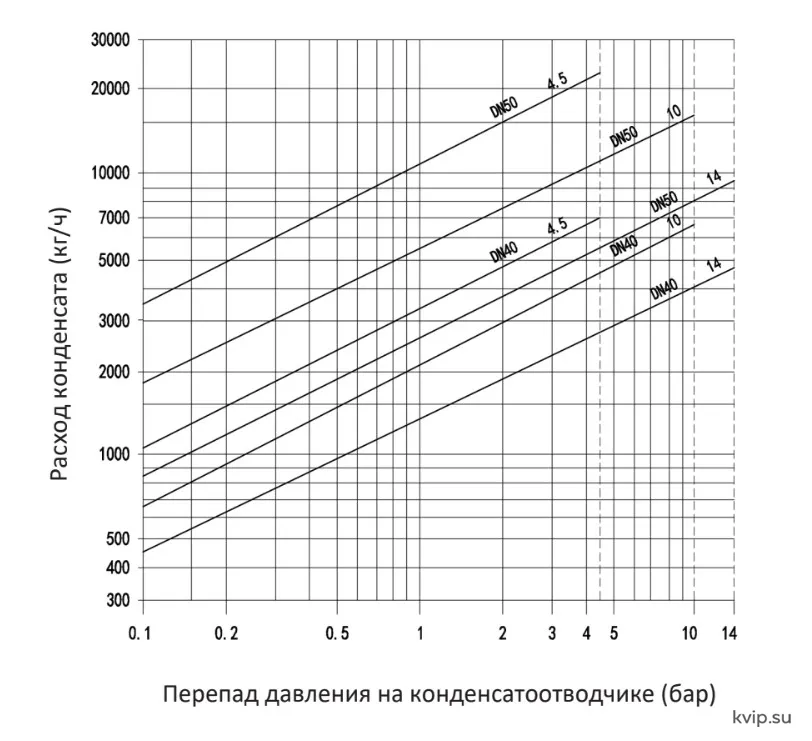

Пропускная способность
Указанная пропускная способность основана на конденсате при температуре насыщения.
Во время пуска, когда конденсат холодный, внутренний термостатический воздухоотводчик будет открыт и обеспечит дополнительную производительность.
В таблице ниже указана минимальная дополнительная производительность через
термостатический воздухоотводчик при различных перепадах давления.
| △ P (bar) | 0,5 | 1 | 2 | 3 | 4,5 | 7 | 10 | 14 | 21 |
| - | Минимальная дополнительная производительность (кг/ч) | ||||||||
| 320 | 440 | 580 | 660 | 750 | 850 | 920 | 1050 | 1150 | |
- Перепад давления - разница давлений между входом и выходом конденсатоотводчика
- Рекомендуемый коэффициент запаса - не менее 2.
Внимание
Не используйте конденсатоотводчик при перепаде давления превышающем максимально допустимое значение, иначе возможно накапливание конденсата и его попадание в технологическое оборудование!
