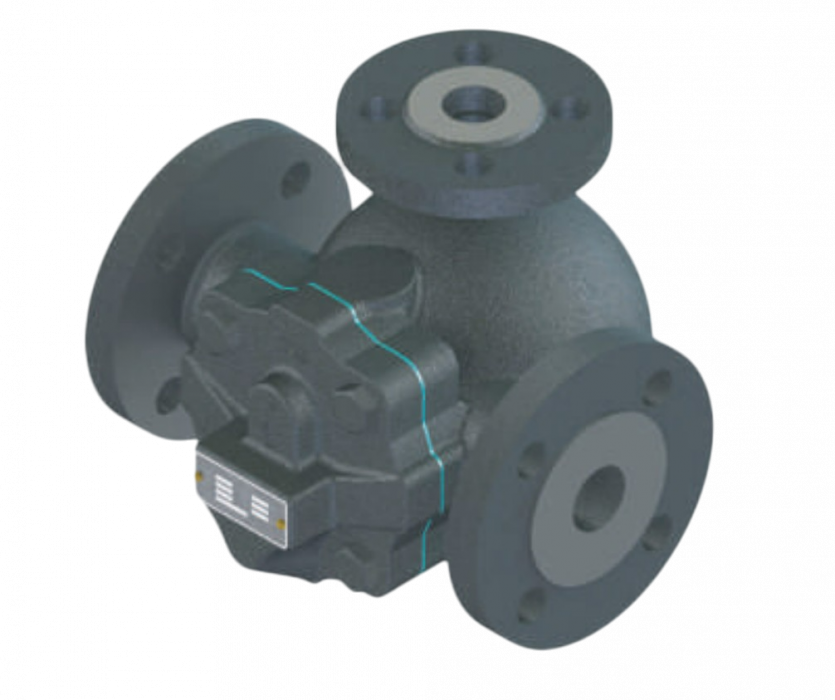

Особенности
- Непрерывный отвод конденсата сразу при его образовании, высокая пропускная способность
- Автоматический отвод неконденсируемых газов и воздуха (встроенный воздухоотводчик)
- Внутренние элементы изготовлены из нержавеющей стали с высокой коррозионной стойкостью
- Простота конструкции и технического обслуживания
- Минимальная температура рабочей среды 0°С, при установке вне помещений требуется теплоизоляция.
- Могут устанавливаться на теплообменниках, теплообменных агрегатах, сушильных цилиндрах, паровых рубашках и другом оборудовании, где требуется постоянный отвод конденсата.
Технические характеристики
|
Тип/Серия |
MFT-K |
MFT-KF |
|
Тип присоединения |
Резьбовое |
Фланцевое |
|
Типоразмер (DN) |
15、20、25 |
15、20、25 |
|
Номинальное давление (МПа) |
1.6 |
|
|
Максимальное рабочее давление, PMO (МПа) |
1.0 |
|
|
Максимальный перепад давления (МПа) |
1.0 |
|
|
Максимальная температура рабочей среды, TMO (°С) |
260 |
|
Внимание
Во избежание некорректной работы, непредвиденных, несчастных случаев, травм, НЕ используйте конденсатоотводчик за рамками рабочих диапазонов.
|

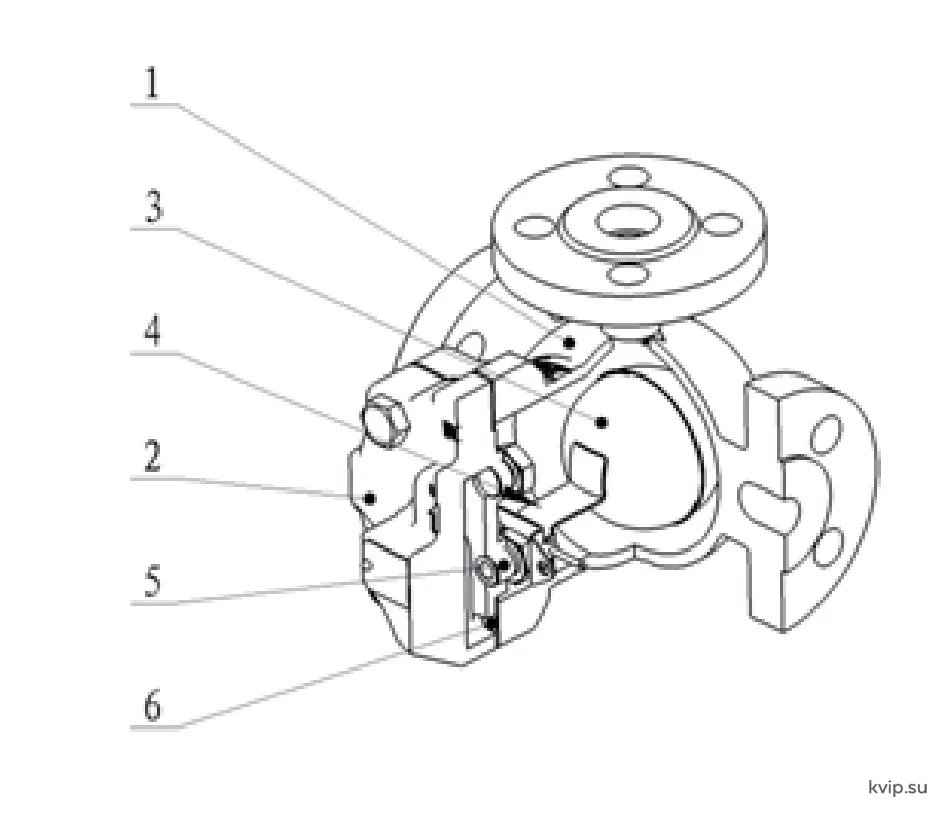

Поз. |
Элементы |
Материал |
|
1 |
Корпус |
Литая сталь |
|
2 |
Крышка корпуса |
Литая сталь |
|
3 |
Поплавок |
Нержавеющая сталь |
|
4 |
Внутренние части |
Нержавеющая сталь |
|
5 |
Седло клапана |
Нержавеющая сталь |
|
6 |
Уплотнение корпуса |
Графит |

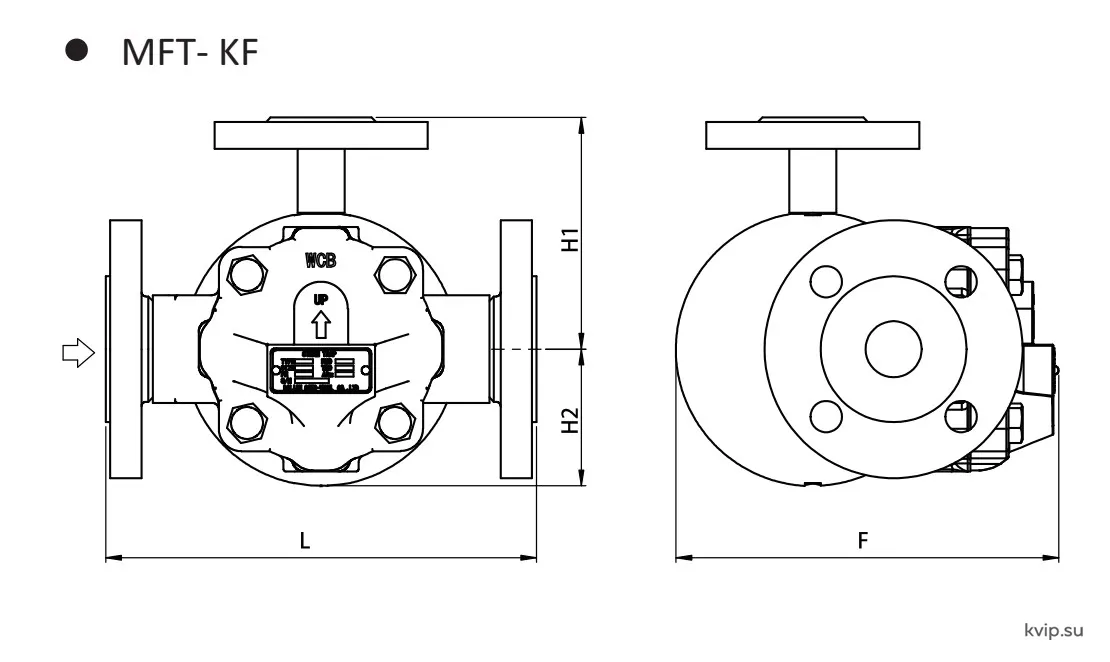

Размеры
MFT- KF фланцевое присоединение
|
Типоразмер (DN) |
Габаритные размеры (мм) |
Вес (кг) |
|||
| L | H1 | H2 | F | ||
|
15 |
190 |
92 |
55 |
155 |
4.5 |
|
20 |
190 |
92 |
55 |
155 |
5 |
|
25 |
190 |
103 |
61 |
170 |
6.2 |

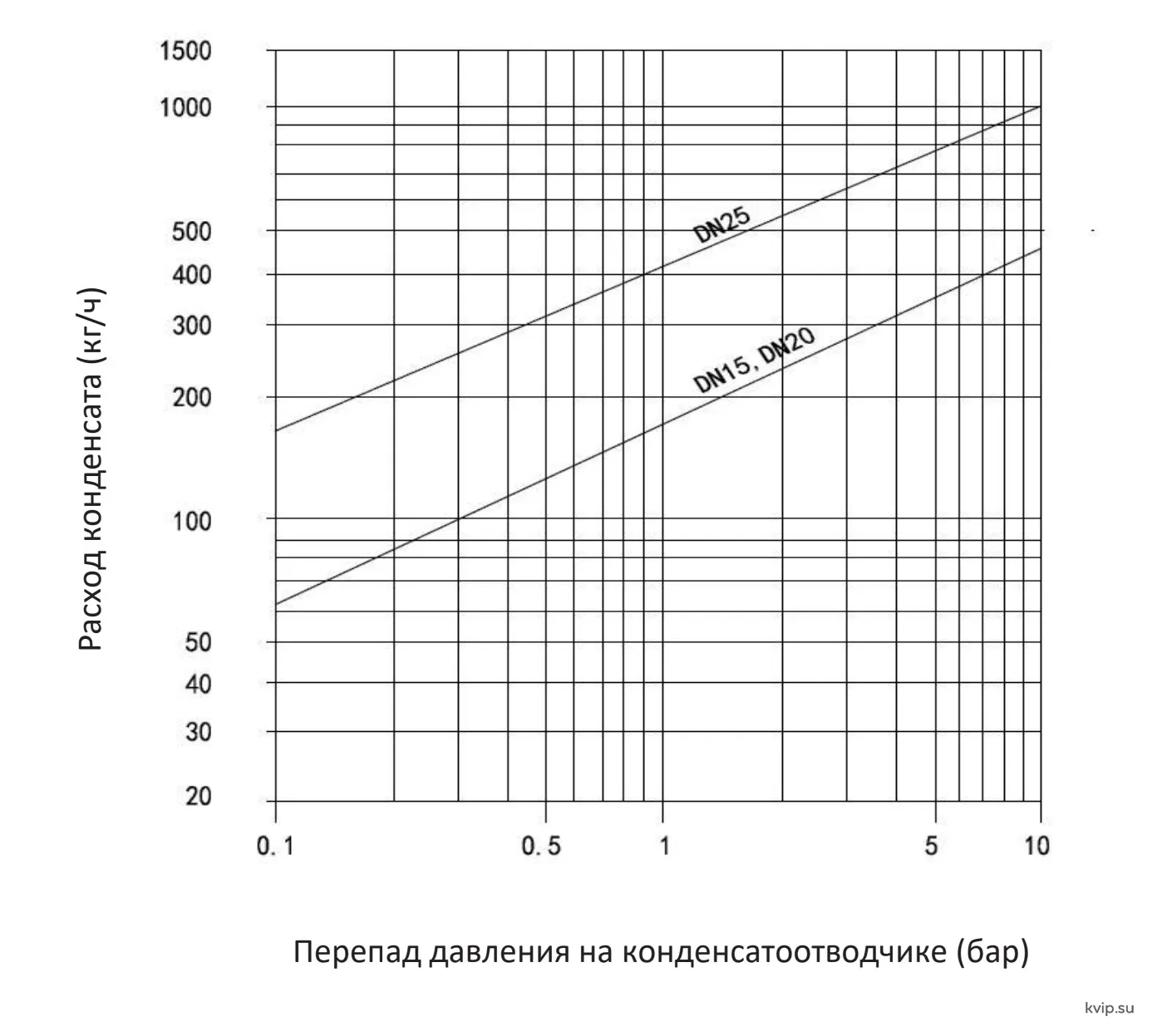

Пропускная способность
- Перепад давления - разница давлений между входом и выходом конденсатоотводчика
- Рекомендуемый коэффициент запаса - не менее 2.
Внимание
Не используйте конденсатоотводчик при перепаде давления превышающем максимально допустимое значение, иначе возможно накапливание конденсата и его попадание в технологическое оборудование.
