AYVAZ SK-51 поплавковый конденсатоотводчик

Описание AYVAZ SK-51 поплавкового конденсатоотводчика:

Поплавковые конденсатоотводчики SK-51 производства «Ayvaz» способны отводить постоянно изменяющееся количество конденсата при температуре насыщения пара. На работоспособность не влияют внезапные и значительные изменения перепада давлений. Рекомендуется устанавливать в системах, где требуется мгновенное удаление конденсата и не допускается его скопление в трубопроводной системе. Идеально подходят для систем с автоматической регулировкой температуры.

Наряду с удалением конденсата через поплавковый клапан осуществляется отвод воздуха с помощью термостатической капсулы, установленной в корпусе конденсатоотводчика, что в свою очередь позволяет предотвратить возникновение гидроударов. Кроме этого, если по каким-то причинам поплавок вышел из строя и перестал функционировать, термостатическая капсула продолжает удаление конденсата, предотвращая его скопление в системе.

Читайте в наших статьях:
Кто из Российских производителей способен заменить Danfoss
Ждите, авось переведем или как банки РФ переводы выполняли

Принцип действия AYVAZ SK-51 поплавкового конденсатоотводчика:

Выпускной клапан конденсатоотводчика приводится в действие поплавком, соединенным с клапаном. Конденсат поступает в корпус конденсатоотводчика и, наполняя его, поднимает поплавок, при этом открывая выпускной клапан. При поступлении пара в конденсатоотводчик, уровень конденсата снижается, и выпускной клапан закрывается. Изначально, при пуске системы, в конденсатоотводчик поступает воздух, который удаляется в конденсатную линию через встроенный воздушник. Поплавковые конденсатоотводчики обеспечивают непрерывный отвод конденсата при температуре пара, поэтому этот тип конденсатоотводчиков оптимально подходит для теплообменных аппаратов с большими поверхностями теплообмена и интенсивным образованием больших объемов конденсата.

Преимущества и недостатки AYVAZ SK-51 поплавкового конденсатоотводчика:

Преимущества поплавковых конденсатоотводчиков:

• Работает автоматически. Идеально подходит для систем, где необходим непрерывный отвод конденсата сразу после его образования;
• Работает при низких давлениях. Конденсатоотводчик предназначен для работы в системах низкого давления, при этом имеет высокую пропускную способность по конденсату;
• Три типа отверстия клапана в зависимости от перепада давления(14,10 и 4). Это позволяет выбрать конденсатоотводчик наиболее соответствующий требованиям паровой системы;
• Встроенный фильтр. В некоторых моделях конденсатоотводчиков имеется встроенный сетчатый фильтр. Это позволяет экономить пространство, и уменьшить стоимость блока отвода конденсата, не используя дополнительный фильтр;
• Смотровое стекло. Встроенное смотровое стекло позволяет контролировать работу конденсатоотводчика.

Недостатки поплавковых конденсатоотводчиков:

• Могут быть повреждены при обмерзании, поэтому, при установке на улице, их необходимо теплоизолировать или устанавливать маленький термостатический конденсатоотводчик для дренажа поплавковой камеры в моменты остановок;
• Неустойчивы к гидроударам.

Рабочие характеристики AYVAZ SK-51 поплавкового конденсатоотводчика:

• Максимальное рабочее давление: 16 бар;
• Максимальное допустимое давление: 25 бар;
• Максимальная рабочая температура: 250°С;
• Максимально допустимый перепад (△Р): 4,5-10-14 бар.

Описание работы AYVAZ SK-51 поплавкового конденсатоотводчика:

Поплавковый конденсатоотводчик SK-51 предназначен для отведения конденсата посредством поплавкового механизма. Во время пуска системы, встроенный термостатический воздушник отводит скопившийся воздух и неконденсируемые газы. По мере прогрева системы, внутрь конденсатоотводчика попадает пар, капсула расширяется и закрывает клапан.

По мере того, как конденсат заполняет корпус конденсатоотводчика, поплавок всплывает, открывая клапан и выпуская конденсат. Как только весь конденсат отводится, конденсатоотводчик наполняется паром. В это время поплавок опускается, закрывая клапан. Конструкция предусматривает постоянное наличие некоторого количества воды внутри конденсатоотводчика, образующей гидрозатвор. Это позволяет предотвратить наличие «пролетного пара».

Установка AYVAZ SK-51 поплавкового конденсатоотводчика:

Поплавковый конденсатоотводчик SK-51 устанавливается горизонтально. Проверьте правильность установки оборудования в соответствии с технической документацией. Убедитесь, что температура и давление линии входят в диапазон рабочих нагрузок оборудования. Удостоверьтесь, что конденсатоотводчик установлен в соответствии с направлением конденсатного потока, направление потока указано на корпусе конденсатоотводчика.

Если направление не указано на корпусе и не отражено в технической документации, принято считать, что направление потока – справа налево. Если конденсат после конденсатоотводчиков отводится в атмосферу, необходимо предусмотреть специальные меры по обеспечению безопасности, так как температура конденсата составляет порядка 100°С. Над крышкой конденсатоотводчика должно быть как минимум 120 мм свободного расстояния для снятия крышки конденсатоотводчика и его обслуживания без снятия с линии.

График пропускной способности AYVAZ SK-51 поплавкового конденсатоотводчика:

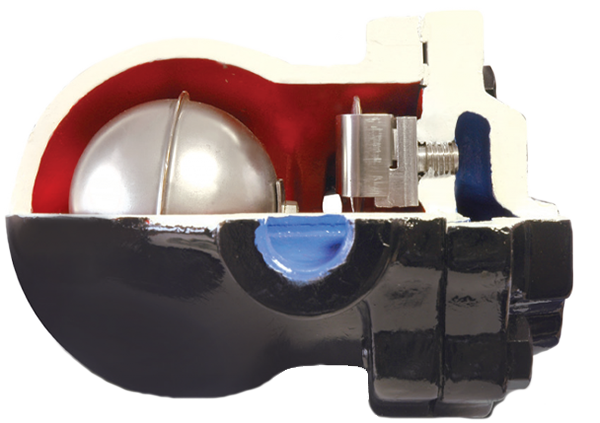

Конструкция AYVAZ SK-51 поплавкового конденсатоотводчика:

Спецификация деталей и материалов AYVAZ SK-51 поплавкового конденсатоотводчика:

Список деталей
No	Наименование	Материал исполнения
1	Корпус	Ковкий чугун GG-25
2	Крышка	Литая сталь GSC 25
3	Термостатическая капсула	Нерж. сталь
4	Седло воздушного клапана	Нерж. сталь AISI 304
5	Седло выпускного клапана	Нерж. сталь AISI 304
6	Шарик	Нерж. сталь AISI 440 С
7	Рычаг поплавка	Нерж. сталь AISI 304
8	Поплавок	Нерж. сталь AISI 304

Вес, кг
1/2"	3,2
3/4"	3,2
1”	4,4
Ду 15	4,25
Ду 20	4,675
Ду 25	6,56

Габаритные размеры AYVAZ SK-51 поплавкового конденсатоотводчика:

Габаритные размеры
Размер	Код	Фланцевое присоединение										Размер	Код	Резьбовое присоединение
		D (mm)	Øk (mm)	Øg (mm)	b (mm)	Hole Size	A (mm)	B (mm)	ØD (mm)	ØD1 (mm)	L (mm)			A (mm)	B (mm)	C (mm)	ØD (mm)	ØD1 (mm)	L (mm)
Ду 15	703200105120	95	65	46	14	Ø14x4	136.5	81.5	105	98	150	1/2"	703200105111	136.5	81.5	108	98	40	122
Ду 20	703200105123	105	75	56	16	Ø14x4	136.5	81.5	105	98	150	3/4"	703200105114	136.5	81.5	108	98	40	122
Ду 25	703200105126	117	85	65	17	Ø14x4	148.5	99.5	108	120	160	1"	703200105117	148.5	92.5	108	120	47	145

Все размеры даны в миллиметрах.

ВНИМАНИЕ!!! Вентили жизненно необходимы для удобства обслуживания паровой системы. Если не произвести установку вентилей до и после конденсатоотводчика и по байпасной линии будет НЕ ВОЗМОЖНО провести обслуживание конденсатоотводчика без остановки производственных процессов!
