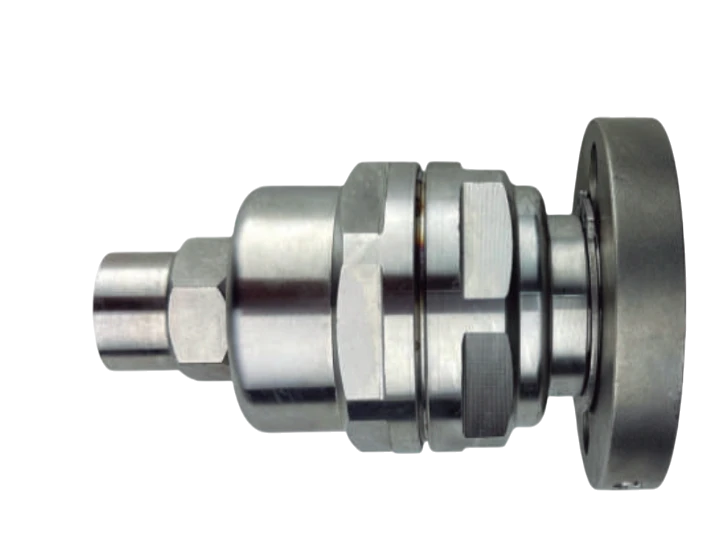

Описание
- Конденсатоотводчик предназначен для использования с магистральным соединителем UTC STU
- Все основные элементы конденсатоотводчика изготовлены из нержавеющей стали
- Высокотехнологичный биметаллический элемент обеспечивает точную настройку температуры отводимого конденсата
- Противодавление за конденсатоотводчиком может составлять 50% и более от давления на входе
Принцип работы
Биметаллический термостатический элемент определяет разницу между температурой пара при данном давлении и температурой конденсата. Если температура конденсата достигает заданного значения, биметаллический элемент срабатывает и открывает клапан конденсатоотводчика для слива конденсата.Прочитать о правильной установке конденсатоотводчиков на паропровод, вы можете в статье на нашем сайте
Стандарты
- GB/T12250-2005 Конденсатоотводчики - термины, маркировка, габаритные и монтажные размеры.
- GB/T22654-2008 Конденсатоотводчики - технические условия.
- GB/T12251-2005 Конденсатоотводчики - методы испытаний.
- ISO 6948 Автоматические конденсатоотводчики. Производство и функциональные испытания.

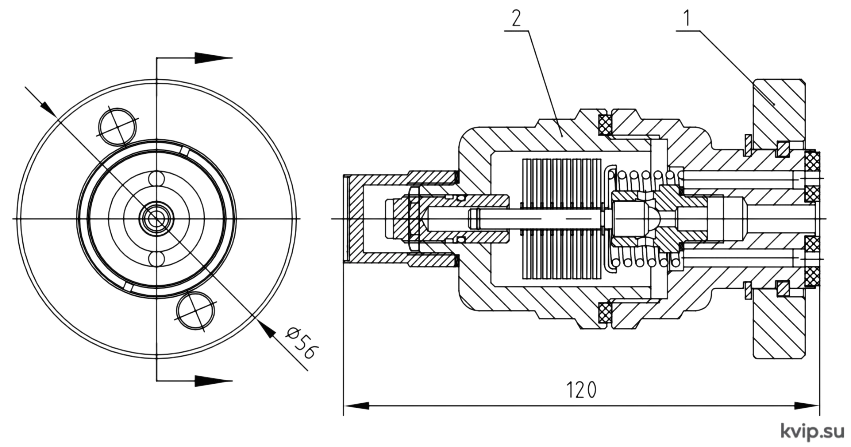

Maтериалы, размеры (мм) и вес (кг)
|
№ |
Деталь |
Материал |
|
1 |
Корпус |
Сталь нержавеющая 304 |
|
2 |
Фланец |
Сталь нержавеющая 304 |
Узнать подробнее о типах конденсатоотводчиков и принципах их действия, вы можете в статье на нашем сайте.
Teхнические данные
|
Номинальное давление |
PN40 |
|
Макс. допустимое давление (корпус) |
4.13 МПа/200°C |
|
Макс. допустимая температура (корпус) |
450°C/3.05 МПа |
|
Максимальное рабочее давление |
2.1 МПа |
|
Максимальная рабочая температура |
350°C |
|
Давление гидроиспытания |
6.0 МПа |
|
Давление пневмоиспытания |
2.0 МПа |
Температура отводимого конденсата и пропускная способность
