Описание
- Корпус и все внутренние элементы магистрального соединителя изготовлены из нержавеющей стали.
- Крепление конденсатоотводчиков осуществляется двумя болтами, поэтому замена конденсатоотводчика занимает не более 2-3 минут.
- Поршевые запорные клапаны не требуют специального обслуживания и обладают большим сроком службы.
Принцип работы

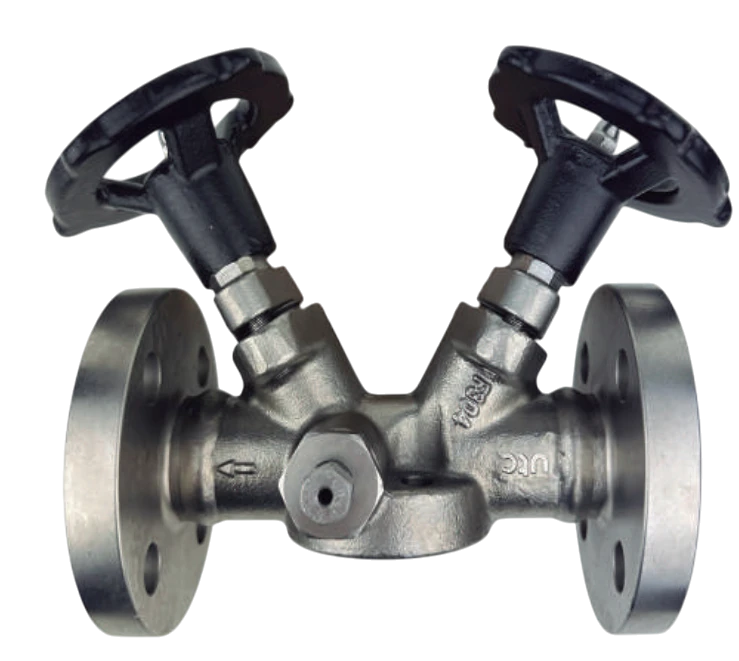

Магистральный соединитель UTC STU предназначен для монтажа на трубопроводы конденсатоотводчиков с быстросъёмным соединением. Магистральный соединитель включает два встроенных запорных клапана, два клапана для проверки работоспособности конденсатоотводчика (до и после), и сброса давления, а также встроенный фильтр для защиты конденсатоотводчика от загрязнений.Прочитать о правильной установка конденсатоотводчиков, вы сможете в статье на нашем сайте
Размеры (ориентировочные), мм
|
Модель |
DN |
L |
L1 |
L2 |
W |
H |
H1 |
|
STU |
DN15-25 |
120 |
210 |
230 |
230 |
265 |
105 |
Узнать, как обозначается конденсатоотводчик на схеме, вы можете в статье на нашем сайте.
Teхнические данные
|
Номинальное давление |
PN40 |
|
Номинальный диаметр |
DN15-DN25 |
|
Макс. допустимое давление (корпус) |
4.13 МПа/200°C |
|
Макс. допустимая температура (корпус) |
450°C/3.05 МПа |
|
Максимальное рабочее давление |
2.1 МПа |
|
Максимальная рабочая температура |
350°C |
|
Давление гидроиспытания |
6.0 МПа |
|
Давление пневмоиспытания |
2.0 МПа |
Тип соединения с трубопроводом
Резьба BSP или NPTПод сварку
Фланцы PN40
Maтериалы
Корпус: Нержавеющая сталь СFДетали проточной части конденсатоотводчика: 304/420
