Описание

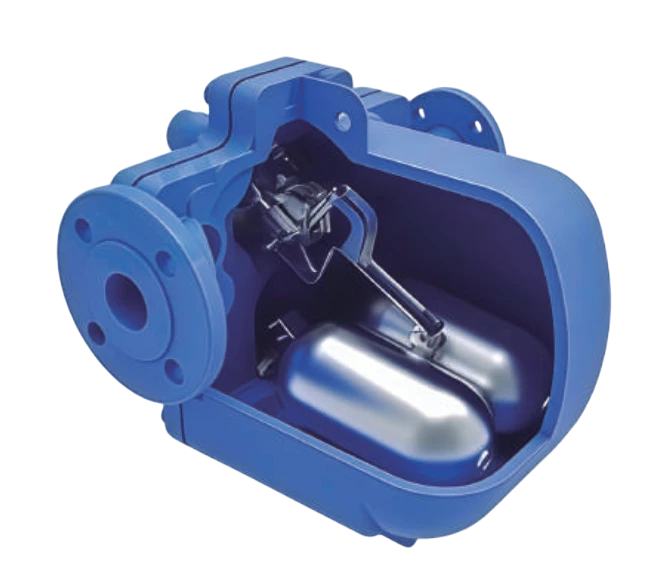

Перекачивающий конденсатоотводчик UTC CPT14 представляет собой комбинацию поплавкового конденсатоотводчика и насоса, приводимого в действие паром. Устройство способно работать либо как конденсатоотводчик, либо как насос — в зависимости от давления, поступающего в корпус конденсата, и давления в конденсатной магистрали. Конденсатоотводчик используется для удаления конденсата от теплообменного оборудования, такого как теплообменники, паровоздушные калориферы и т.п., при любых условиях их работы, в том числе от оборудования, находящегося под вакуумом. CPT14 можно использовать и исключительно в качестве насоса; при этом в качестве приводной среды может применяться как пар, так и сжатый воздух. CPT14 оснащён встроенным обратным клапаном, однако на выходе конденсата рекомендуется установить дополнительный дисковый обратный клапан.Как правильно выбрать конденсатоотводчик, вы можете прочитать в статье на нашем сайте.
Teхнические характеристики
|
Объём перекачиваемой среды за один цикл |
5 литров |
|
|
Максимальная производительность при работе в режиме насоса |
4000 кг/ч |
|
|
Максимальная пропускная способность при работе в режиме конденсатоотводчика |
1100 кг/ч |
|
|
Производительность и пропускная способность приведены для следующих условий эксплуатации |
Полное противодавление (BP) Давление приводного пара Высота заполнения |
1 бар |
|
5 бар |
||
|
1 м |
||
|
Материал корпуса и крышки |
Высокопрочный чугун GGG40.3 |
|
|
Номинальное давление для корпуса |
PN16 |
|
|
Номинальный диаметр (вход x выход) и тип соединения |
DN40 x DN25 - фланцы PN16 или резьба BSP |
|
|
Порт подключения приводной среды |
1/2" Резьба BSP или NPT |
|
|
Максимальное давление приводной среды |
13.8 бар |
|
|
Максимальное рабочее давление |
13.8 бар |
|
|
Максимальная рабочая температура |
198 °C |
|
|
Минимальная рабочая температура |
-10 °C |
|
|
Температура окружающей среды |
-10...+200 °C |
|
|
Минимальная высота заполнения |
0.2 м |
|
|
Внутренний механизм |
Двухступенчатый с двумя поплавками |
|
Стандарты
- GB/T12250-2005 Конденсатоотводчики - термины, маркировка, габаритные и монтажные размеры.
- GB/T22654-2008 Конденсатоотводчики - технические условия.
- GB/T12251-2005 Конденсатоотводчики - методы испытаний.
- ISO 6948 Автоматические конденсатоотводчики. Производство и функциональные испытания.
Узнать о правильной установке конденсатоотводчиков на паропровод, вы можете в статей на нашем сайте
Номинальная производительность
Для оценки пропускной способности и производительности перекачивающего конденсатоотводчика CPT14 необходимы следующиепараметры:
- Максимальное вертикальное расстояние между верхним срезом конденсатоотводчика и центром конденсатной линии на выходе из теплообменного оборудования, от которого отводится конденсат (высота заполнения или подпор).
- Давление приводного пара (в барах).
- Полное противодавление в конденсатной магистрали (в барах), определяется следующим образом.
- Полное противодавление BP (высота подъёма конденсатной линии плюс давление в ней) должно быть меньше давления приводного пара.
BP (противодавление) = (H x 0.0981) + (P) + (Pf)
Где:
H — высота подъёма (в метрах),
P — давление в конденсатной линии (бар),
Pf — потери на сопротивление (бар).
(Pf может не учитываться, если длина конденсатной линии от дренируемого оборудования до основной незатопленной конденсатной
магистрали или конденсатного бака менее 100 м, и если она спроектирована с учётом возможного образования пара вторичного
вскипания при работе теплообменного оборудования на номинальной нагрузке.)
- Давление в теплообменнике при работе на номинальной нагрузке (в барах).
- Максимальный расход пара, потребляемого оборудованием (кг/ч).
- Минимальная температура нагреваемой среды на входе в оборудование. (°C).
- Максимальная температура нагреваемой среды на выходе из оборудования (°C).

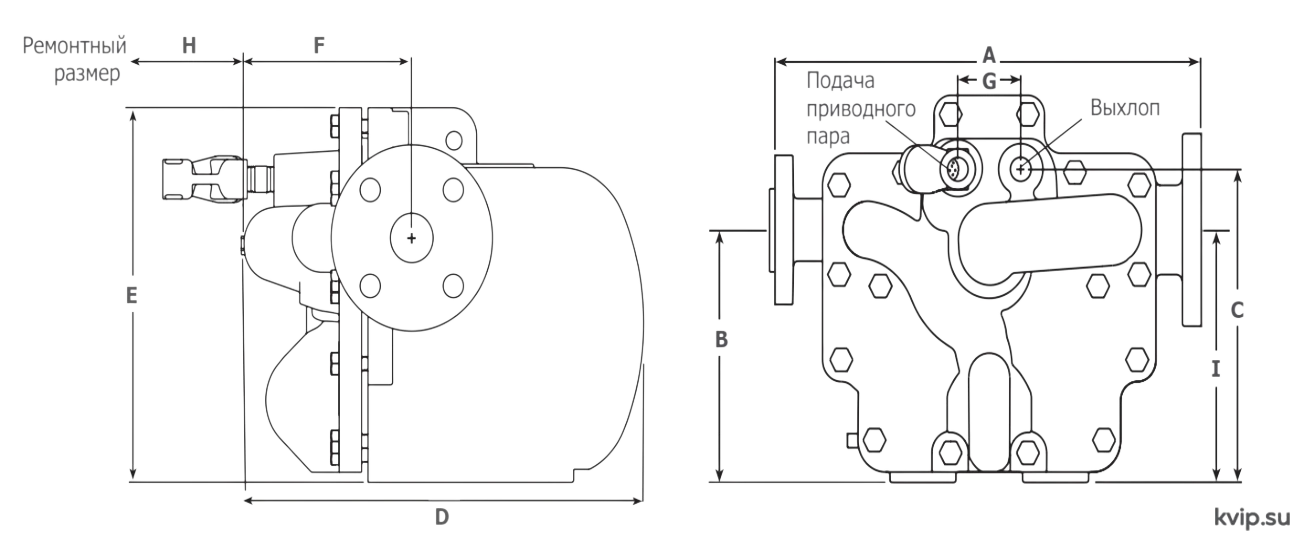

Основные габаритные размеры и вес
|
Модель |
DN |
A |
B |
C |
D |
E |
F |
G |
H |
I |
Вес |
|
CPT14 Резьба |
1½" x 1" |
350 |
198 |
245 |
385 |
305 |
260 |
57 |
250 |
198 |
45 кг |
|
CPT14 Фланцы |
DN40xDN25 |
390 |
198 |
270 |
385 |
305 |
260 |
57 |
250 |
198 |
46 кг |
