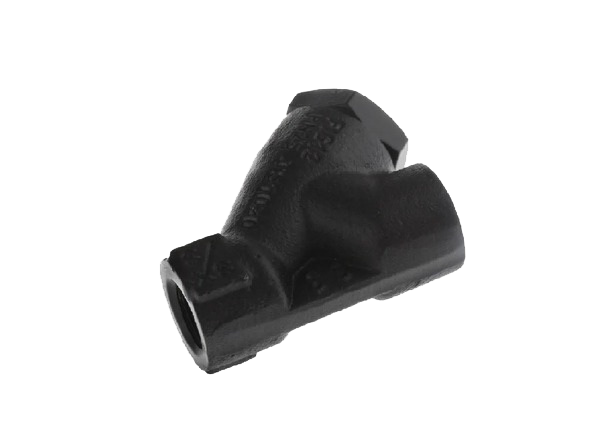

Фильтры Fig.12 с корпусом из чугуна SG
Fig.12 - это "Y" образные фильтры из чугуна SG с резьбовым соединением. Стандартная сетка из нержавеющей стали имеет перфорацию 0,8 мм. Возможны другие размеры перфорации и тонкой сетки, как из нержавеющей стали, так и из монеля. При необходимости в крышке фильтра может быть просверлено отверстие с резьбой для установки продувочного клапана.
DN и соединения
½", ¾", 1", 1¼", 1½", 2" ,2½" и 3" резьба BSP или NPT
Опции
Сетки|
Сетка из нерж. стали |
Перфорации 1,6 мм и 3 мм |
|
Мелкояч. сетка 40, 100 и 200 (mesh) |
|
|
Монель |
Перфорации 0,8 мм и 3 мм |
|
Мелкоячеистая сетка 100 (mesh) |
Соединения для продувочного клапана и дренажного клапана
В крышке фильтра возможно просверлить отверстия перечисленных диаметров для установки продувочного или дренажного клапана.
Ограничение применения
|
Корпус соответствует нормали |
PN25 |
|
PMА - Максимальное рабочее давление |
25 бар |
|
ТМА - Максимальная рабочая температ |
260°C |
|
Давление холодного гидроиспытания |
38 бар |
|
Минимальная рабочая температура |
½" - 2" -10°C |
|
2½" и 3" 0°C |

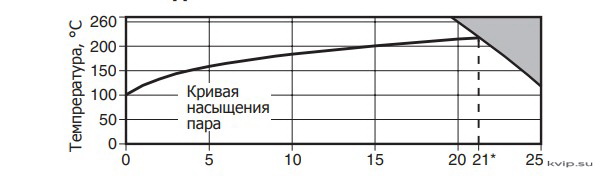

Рабочий диапазон
Давление, бар
*PMO - Максимальное рабочее давление для насыщенного
пара.

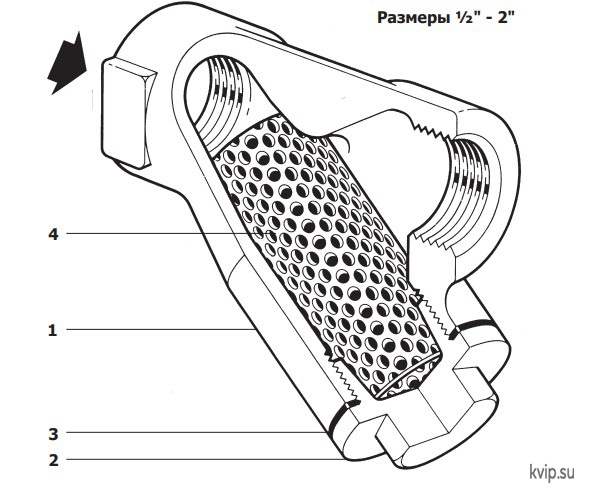

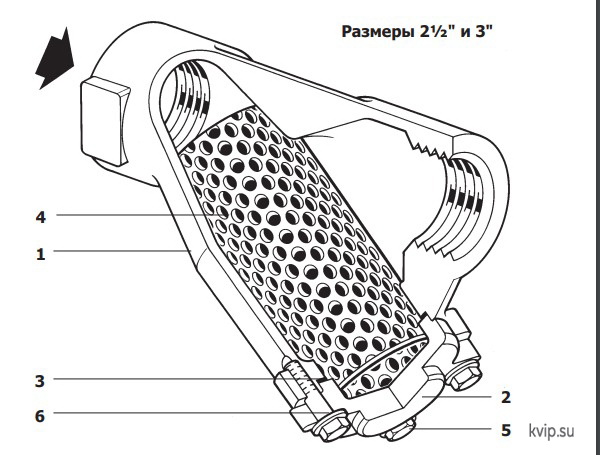

Материалы
|
№ |
Деталь |
Материал |
|
|
1 |
Корпус |
Чугун SG |
DIN 1693 GGG 40 |
|
2 |
Крышка |
Чугун SG |
DIN 1693 GGG 40 |
|
3 |
Прокладка |
Армированный графит |
|
|
4 |
Сетка |
Нерж. сталь |
316L |
|
5 |
Болт |
Сталь |
BS 3692 Gr 8.8 |
|
6 |
Шайба |
Сталь |
BS 4320 TI Form A |

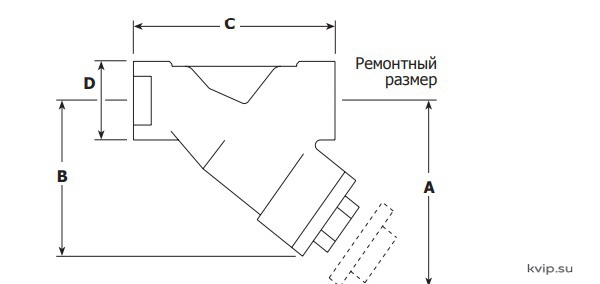

Размеры и вес (ориентировочные), в мм и кг
|
DN |
A |
B |
C |
D |
Сетки, см2 |
Вес |
|
½" |
79 |
55 |
87 |
32 |
25 |
0,47 |
|
¾" |
110 |
65 |
93 |
36 |
42 |
0,77 |
|
1" |
110 |
78 |
125 |
48 |
71 |
1,4 |
|
1¼" |
140 |
103 |
155 |
60 |
135 |
2,15 |
|
1½" |
153 |
115 |
190 |
65 |
161 |
3,3 |
|
2" |
177 |
140 |
230 |
76 |
251 |
5,1 |
|
2½" |
230 |
177 |
274 |
94 |
406 |
7,3 |
|
3" |
237 |
183 |
280 |
105 |
406 |
7,5 |
Монтаж
Фильтр должен быть установлен по направлению потока, как показано на корпусе, вертикально вниз или горизонтально. На горизонтальной линии на паре и газе карман с сеткой должен быть в горизонтальной плоскости.Обслуживание
Давление
Перед обслуживанием фильтра убедитесь, что линия отключена, и давление стравлено до атмосферного. Это легко выполнить с помощью сбросных клапанов типа ВDV (см литературу). Не полагайтесь на показания манометра, даже если он показывает ноль.Температура
Во избежание ожогов после отключения пара дайте время, чтобы температура снизилась. Используйте защитную одежду и очки.Запасные части

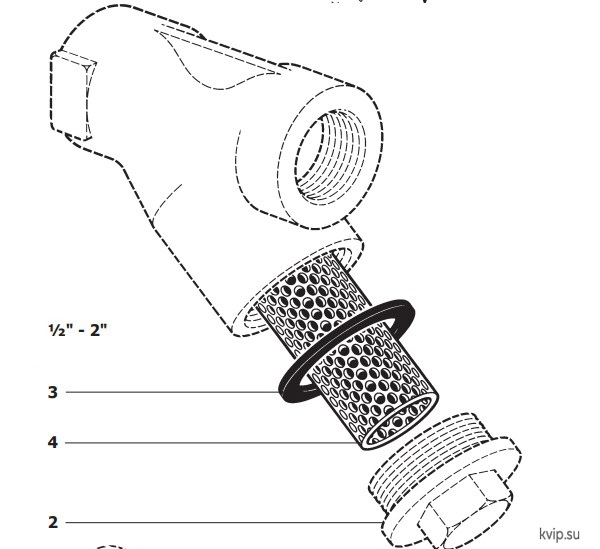

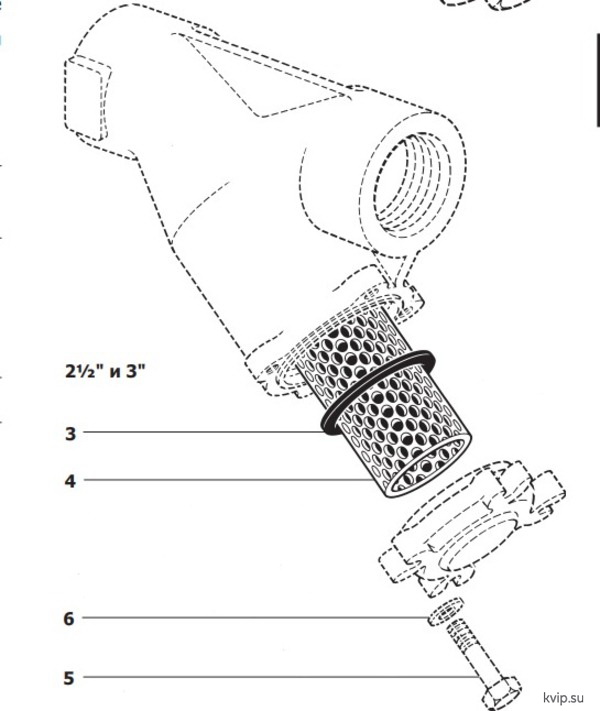

Поставляемые запчасти
|
Сетка фильтра 4 (укажите материал, перфорацию и DN фильтра) |
4 |
|
Прокладка крышки (3 шт.) |
3 |
Обозначения в заказе
При заказе всегда используйте наименования, приведенные в колонке "поставляемые запчасти", при этом всегда указывайте тип и размер фильтра, а также требуемую перфорация сетки.
Пример: Сетка из нержавеющей стали с перфорацией 0,8 мм для фильтра Fig.12 SG, 1½".
Рекомендуемые усилия затяжки
|
Деталь |
Количество |
DN |
Размер ключа |
Мм |
Нм |
|
2 |
1 |
½" |
22 |
M28 |
38 - 40 |
|
1 |
¾" |
27 |
M32 |
42 - 48 |
|
|
1 |
1" |
32 |
M42 |
70 - 80 |
|
|
1 |
1¼" |
46 |
M56 |
124 - 144 |
|
|
1 |
1½" |
50 |
M60 |
164 - 184 |
|
|
1 |
2" |
60 |
M72 |
234 - 264 |
|
|
5 |
4 |
2½" |
19 |
M12 |
50 - 55 |
|
4 |
3" |
19 |
M12 |
50 - 55 |
Коэффициент Kvs
|
DN |
½" |
¾" |
1" |
1¼" |
1½" |
2" |
2½" |
3" |
|
Перфорация 0.8, 1, 6 и 3 мм |
3,6 |
11 |
15,5 |
26 |
41 |
68 |
82 |
115 |
|
Mesh 40 и 100 |
3,6 |
11 |
15,5 |
26 |
41 |
68 |
82 |
115 |
|
Mesh 200 |
3,6 |
9 |
13 |
21 |
35 |
55 |
66 |
93 |
Как заказать
Фильтр Fig.12, 2" резьба BSP, с сеткой из нержавеющей стали, перфорация 0,8 ммЧто Вы получите обратившись к нам?
