Spirax Sarco КВ51 и КС51 регулирующие клапаны

Доставка каждой позиции рассчитывается индивидуально и зависит от выбранного способа доставки и наличия на складе в вашем регионе.

Цена по запросу

Описание
Как купить

Регулирующие клапаны Spirax Sarco KB51 и KC51

Регулирующие клапаны KB51 и KC51 предназначены для регулирования расхода пара, воды и других нейтральных жидкостей, и газов. Клапаны приводятся в действие термостатами типа SA. Также клапаны могут оснащаться электроприводами серии EL7200.

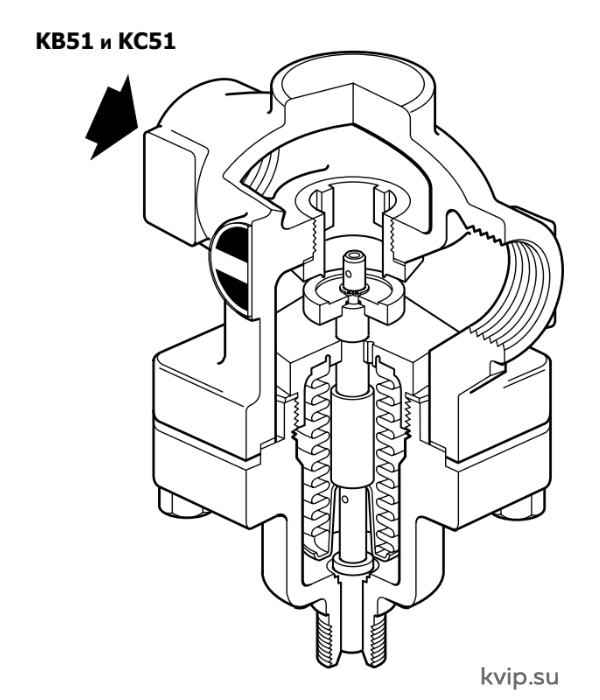

Принцип работы регулирующего клапана
КВ51_КС51_1

Поставляемые типы

Поставляемые типы
KA51	Нормально открытый
KB51	Нормально открытый с сильфоном из фосфористой бронзы
KC51	Нормально открытый с сильфоном из нержавеющей стали
Прим.: Уравновешивающий сильфон позволяет использовать клапан на больших перепадах давления.

DN и соединения

KB51: 1", 1¼", 1½" и 2"
KC51: 1½" и 2".
Резьба BSP (BS 21 параллельная) или NPT.

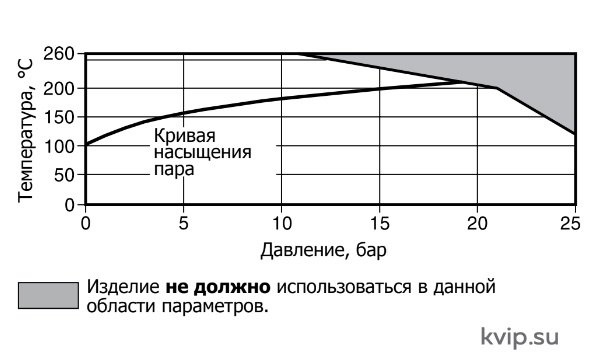

Pабочий диапазон

Корпус соответствует нормали	PN25
Максимальное расчетное давление	25 бар при 260°C
Максимальное рабочее давление на насыщенном паре	18.6 бар
Максимальная расчетная температура	260°C при 10.5 бар
Минимальная расчетная температура	-10°C
Максимальная рабочая температура	260°C при 10.5 бар
Минимальная рабочая температура	0°C
Прим.: При более низких температурах проконсультируйтесь со специалистами Spirax Sarco.

Максимальный перепад давления, бар	DN	1"	1V1"	1V2"	2"

	KB51	10.0	9.0	8.2	6.9
	KC51	-	-	16.0	13.8
Давление холодного гидроиспытания				38 бар

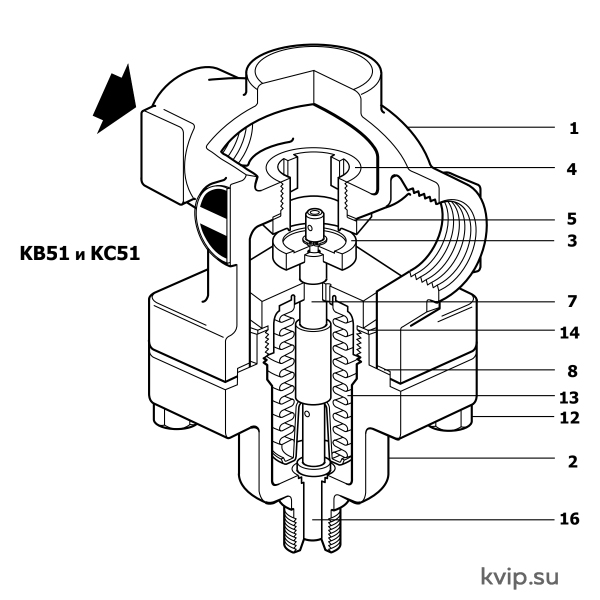

Материалы

№	Деталь			Материал
1	Корпус			Бронза	CC 491 KM
2	Крышка	KB51 и	1½" KC51	Бронза	CC 491 KM
		KC51	2”	Сталь	EN 10213 GP240 GH+N
3	Плунжер		Нерж. сталь	BS 970 431 S 29
4	Седло		Нерж. сталь	BS 970 431 S 29
5	Прокладка седла			Сталь	BS 1449 CS 4
				Графит армированный
6	Пружина		Нерж. сталь		BS 2056 302 S 26
7	Шток	KB51		Латунь	BS 2874 CZ 121
		KC51		Нерж. сталь	BS 970 321 S20
8	Прокладка крышки			Графит армированный
12		Шпильки		Сталь	BS 4439 Gr. 8.8
		Гайки		Сталь	BS 3692 Gr. 8
13	Сильфон	KC51		Нерж. сталь	AISI 316L
14	Прокладка сильфона			Графит армированный
16	Толкатель			Латунь	BS 2874 CZ 121

Коэффициент Kv

DN	1"	1¼"	1½"	2"
KB51	9.80	16.48	23.70	34.00
KC51	-	-	16.48	34.00
Для перевода:	Cv (UK) = Kv x 0.963		Cv (US) = Kv x 1.156

Пропускная способность

Для насыщенного пара см. TI-GCM-08.
Для воды см. TI-GCM-09.

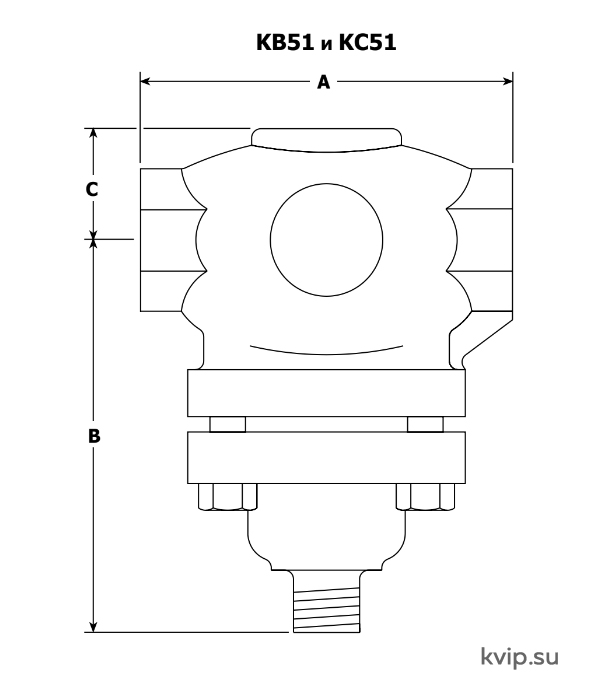

Размеры и вес (ориентировочные), в мм и кг

DN	KB51			KC51	Вес
	B	B	B	C	KB51	KC51
1"	107	138	-	51	4.17	-
1¼"	110	152	-	51	7.00	-
1½"	110	152	152	62	8.32	8.32
2"	110	152	189	71	10.30	10.60

Информация о безопасности, монтаже, обслуживании

Полная информация содержится в Паспорте (Руководстве по монтажу и эксплуатации) IM-S21-01 поставляемом с каждым изделием.

Как заказать

Пример: Регулирующий клапан KB51, 1¼", резьба BSP.

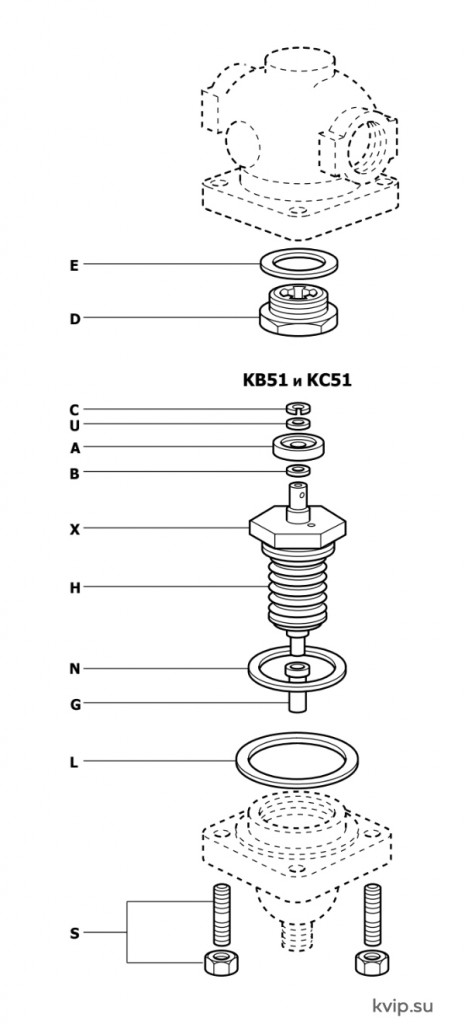

Запасные части

Поставляемые запасные части изображены сплошными линиями.
Детали, изображённые пунктирными линиями, как запасные не поставляются.

KB51 и KC51
Седло в сборе (без сильфона и штока)	A, B, C, D, E, L, U, G
Сильфон и шток в сборе	G, L, N, H
Комплект прокладок	B, C, E, L, U

Как заказать

При заказе используйте описание из таблицы и указывайте тип клапана и его DN.
Пример: Седло в сборе для клапана KB51, 1¼".
КВ51_КС51_4
