Регулирующий клапан Spirax Sarco NS
Клапаны типа NS предназначены для регулирования расхода пара, воды и других нейтральных жидкостей, и газов.Клапаны приводятся в действие термостатами типа SA. Также клапан может оснащаться электроприводами серии EL7200.
Клапаны оснащаются уравновешивающими сильфонами для работы на высоких перепадах давления.
|
Поставляемые типы |
|
|
NS |
Нормально открытый, двухседельный |
DN и соединения
2½" и 3" Резьба BSP (BS 21 параллельная) (резьба NPT по заказу).
DN65 и DN80 Фланцы PN25 (ASME 150 по заказу).
|
Корпус соответствует нормали |
PN25 |
||
|
Максимальное расчетное давление |
25 бар при 120°C |
||
|
Макс. рабочее давление на насыщенном паре |
17.5 бар |
||
|
Максимальная расчетная температура |
260°C |
||
|
Минимальная расчетная температура |
-200°C |
||
|
Макс. рабочее давление на насыщенном паре |
17,5 бар |
||
|

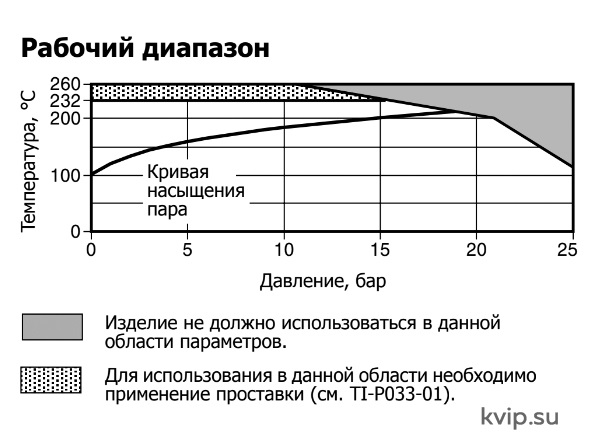

Максимальная рабочая температура |
С проставкой |
260°C при 10,5 бар |
|
|
Без проставки |
232°C° при 15,5 бар |
||
|
Минимальная рабочая температура |
-10°C |
||
|
Максимальный перепад давления на клапане |
NS |
DN65 - 2½" |
10.0 бар |
|
DN80 - 3" |
10.0 бар |
||
|
Максимальное давление холодного гидроиспытания для корпуса |
38 бар |
||
|
Прим.: Максимальное давление для клапанов в сборе не должно превышать 25 бар. |
|||

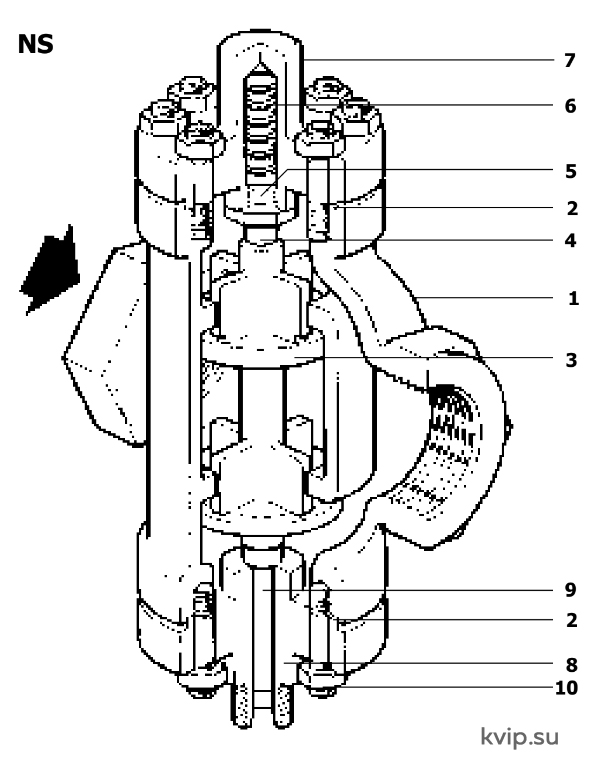

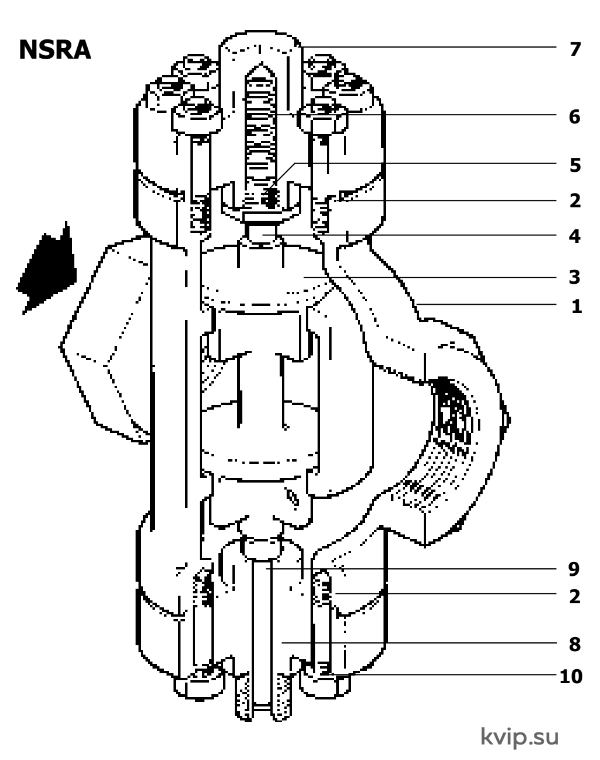

Материалы
|
№ |
Деталь |
Материал |
|
|
1 |
Корпус |
Бронза |
BS 1400 LG2 |
|
2 |
Прокладка корпуса |
Графит |
BS 2815 Gr. A |
|
3 |
Проставка |
Бронза |
BS 1400 LG2 |
|
4 |
Плунжер |
Латунь |
BS 2874 CZ 121 |
|
5 |
Направляющая |
Латунь |
BS 2874 CZ 121 |
|
6 |
Пружина |
Сталь нерж. |
BS 2056 302 S 26 |
|
7 |
Крышка |
Бронза |
BS 1400 LG 2 |
|
8 |
Крышка |
Бронза |
BS 1400 LG 2 |
|
9 |
Шток |
Латунь |
BS 2874 CZ 121 |
|
10 |
Шпильки |
Сталь |
BS 4439 Gr. 8.8 |
|
Гайки |
Сталь |
BS 3692 Gr. 8 |
Коэффициент Kv
|
|
DN65 - 2½" |
DN80 - 3" |
|
Kv |
65.0 |
94.0 |
|
Для перевода величин: |
Cv (UK) = Kv x 0.963 |
Cv (US) = Kv x 1.156 |
Пропускная способность
Для насыщенного пара см. TI-GCM-08.
Для воды см. TI-GCM-09.

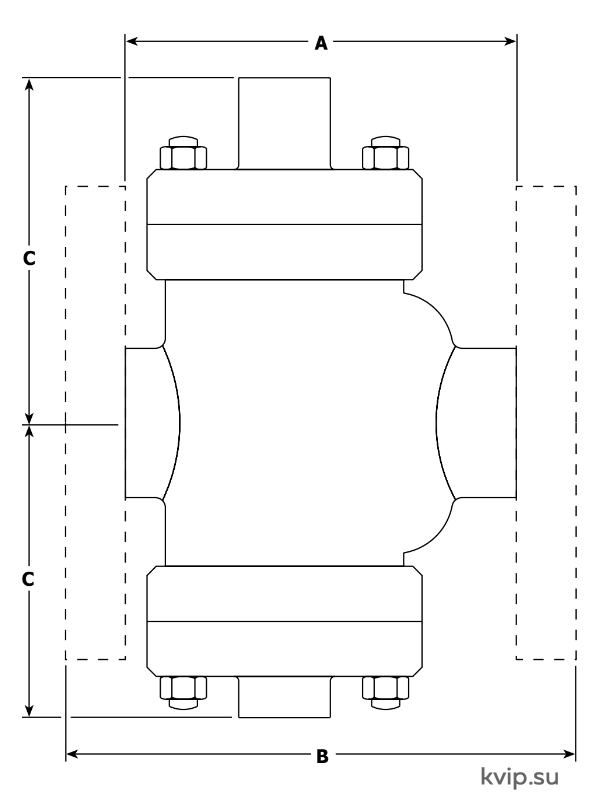

Размеры и вес (ориентировочные), в мм и кг
|
|
BSP или NPT |
EN 1092 PN25 ASME 150 |
BST F / H |
|
Вес |
|
|
|
A |
B |
B |
C |
Резьба |
Фланцы |
|
DN65 - 2½" |
171 |
203 |
190 |
150 |
8.1 |
17.2 |
|
DN80 - 3" |
194 |
236 |
216 |
160 |
13.6 |
22.7 |
Как заказать
Пример: Регулирующий клапан NS, 2½", резьба BSP.
Запасные части
Как запчасть поставляется только деталь 2 - прокладка корпуса.
В комплект входит 6 прокладок.
Как заказать
Пример: Комплект прокладок корпуса для клапана NS DN65.
