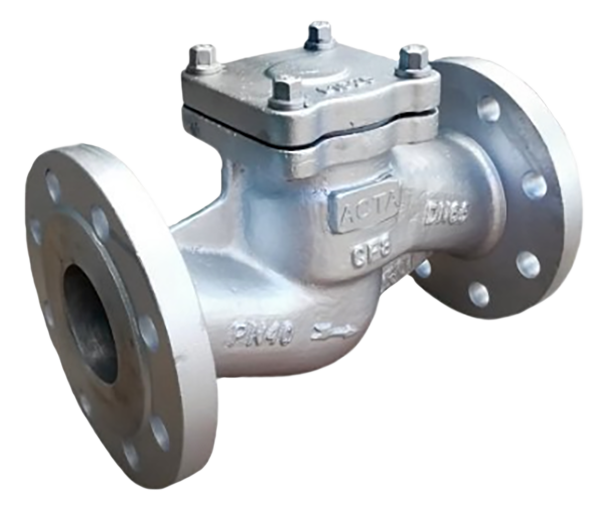

Область применения АСТА ОК04 клапана обратного:
Клапаны обратные используются для защиты трубопровода и установленного оборудования от обратного потока рабочей среды. Подробнее о том, как использовать конденсат с пользой Вы сможете узнать в статье на нашем сайте.Читайте в наших статьях:
Как КВиП организовали нагрев подачи пара в гранулятор на Фанерном Заводе?
Как конденсатоотводчики TLV закрепились на рынке?
Рабочая среда АСТА ОК04 клапана обратного:
Вода, пар, воздух, нейтральные среды.Технические параметры АСТА ОК04 клапана обратного:
- Номинальный диаметр, DN: 15-300 мм;
- Номинальное давление, PN: 4,0 МПа;
- Мин. температура рабочей среды, Tmin: -60оС;
- Макс. температура рабочей среды, Tmax: 350оС;
- Тип присоединения: Фланцевое по EN 1092-1 на PN40;
- Условия эксплуатации: УХЛ1 по ГОСТ 15150-69.

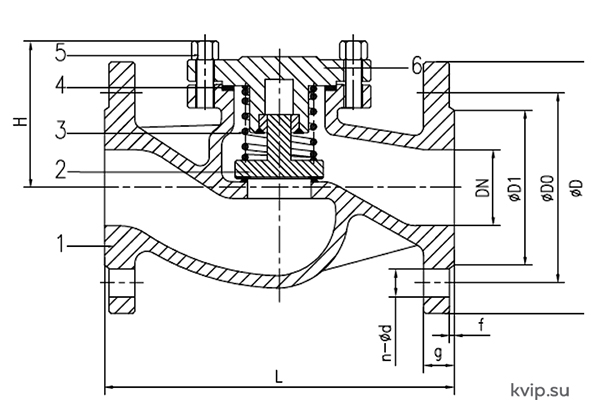

Спецификация материалов и весогабаритные характеристики АСТА ОК04 клапана обратного:
| № | Наименование | Материал |
|---|---|---|
| 1 | Корпус | Нержавеющая сталь CF8 (SS304) |
| 2 | Диск | Нержавеющая сталь SS304 |
| 3 | Пружина | Нержавеющая сталь SS304 |
| 4 | Уплотнение по корпусу | Графит + нержавеющая сталь 304 |
| 5 | Болты | Нержавеющая сталь A193 B8 |
| 6 | Крышка корпуса | Крышка корпуса |
|
Условный диаметр, DN |
Kv, м3/ч |
L, мм |
H, мм |
n x d, мм |
Вес, кг |
|---|---|---|---|---|---|
| 15 |
5,7 |
130 |
70 |
4х14 |
3,8 |
| 20 |
7,8 |
150 |
70 |
4х14 |
4,9 |
| 25 |
11,6 |
160 |
80 |
4х14 |
5,9 |
| 32 |
17,9 |
180 |
80 |
4х18 |
7,1 |
| 40 |
27,5 |
200 |
90 |
4х18 |
10,4 |
| 50 |
48,0 |
230 |
95 |
4х18 |
12,3 |
| 65 |
77,6 |
290 |
125 |
8х18 |
22,7 |
| 80 |
109,0 |
310 |
135 |
8х18 |
28,5 |
| 100 |
168,0 |
350 |
150 |
8х22 |
40,0 |
| 125 |
251,0 |
400 |
180 |
8х26 |
64,0 |
| 150 |
389,0 |
480 |
240 |
8х26 |
90,0 |
| 200 |
664,0 |
600 |
280 |
12х30 |
170,0 |
| 250 |
1017,0 |
730 |
320 |
12х33 |
240,0 |
| 300 |
1146,0 |
850 |
395 |
16х33 |
370,0 |
