Описание Genebre Двухлепесткового обратного клапана межфланцевого
Предоставляемые обратные клапаны (арт. 2402) полностью выполнены из нержавейки. Применяются в системах горячего теплоснабжения для предотвращения возвратного потока.В дополнение к тому, что корпус и диск, пружина, стопор и ось выполнены из нержавейки (марка AISI 316), седло данного клапана изготовлено из вулканизированного «Витона» (FKM). К достоинствам такой арматуры можно добавить:
- высокую герметичность и долговечность;
- способность выдерживать значительное давление перекачиваемой среды (до 25 бар);
- высокую надежность: устройство рассчитано на высокую температуру внутри системы (0 - +180 ° C).
Спецификация материалов Genebre Двухлепесткового обратного клапана межфланцевого
| Наименование | Материал | Обработка поверхности |
|---|---|---|
| Корпус |
Нерж. Сталь AISI 316 / SS 316 |
Дробеструйная обработка +кислотная очистка поверхности металла |
| Диск |
Нерж. Сталь AISI 316 / SS 316 |
Дробеструйная обработка +кислотная очистка поверхности металла |
| Седло | Витон ( FKM ) | |
| Ось |
Нерж. Сталь AISI 316 / SS 316 |
|
| Пружина |
Нерж. Сталь AISI 316 / SS 316 |
|
| Шайба | PTFE | |
| Стопор диска |
Нерж. Сталь AISI 316 / SS 316 |
Параметры Genebre Двухлепесткового обратного клапана межфланцевого

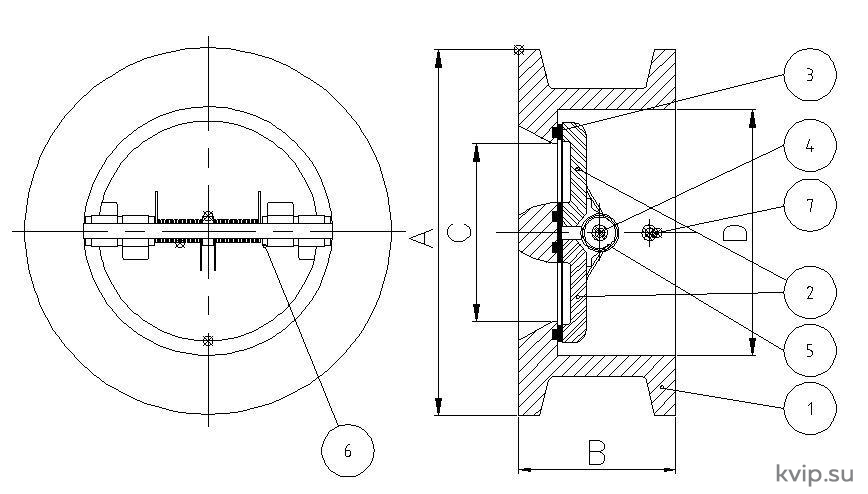

| Модель A | Размер | DN | PN | Размеры, мм | Вес, кг | |||
|---|---|---|---|---|---|---|---|---|
| B | C | D | ||||||
| 2401 09 | 2 " | 50 | 16 | 101 | 54 | 44 | 66 | 1.850 |
| 2401 10 | 2 1/2 " | 65 | 16 | 120 | 54 | 54 | 78 | 2.450 |
| 2401 11 | 3 " | 80 | 16 | 133 | 57 | 68 | 89 | 3.100 |
| 2401 12 | 4 " | 100 | 16 | 164 | 64 | 86 | 117 | 4.650 |
| 2401 13 | 5 " | 125 | 16 | 194 | 70 | 108 | 141 | 6.900 |
| 2401 14 | 6 " | 150 | 16 | 220 | 76 | 132 | 168 | 9.100 |
| 2401 16 | 8 " | 200 | 16 | 275 | 95 | 180 | 210 | 14.500 |
| 2401 18 | 10 " | 250 | 16 | 330 | 108 | 224 | 265 | 24.650 |
| 2401 20 | 12 " | 300 | 16 | 380 | 143 | 262 | 311 | 39.950 |

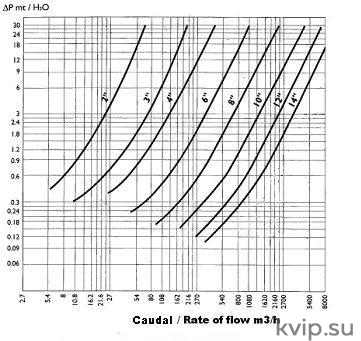

Диаграмма потерь
( H2O – 20 ºC Горизонтальный поток)
