Goetze Armaturen 642 предохранительный клапан

Доставка каждой позиции рассчитывается индивидуально и зависит от выбранного способа доставки и наличия на складе в вашем регионе.

Цена по запросу

Описание
Как купить

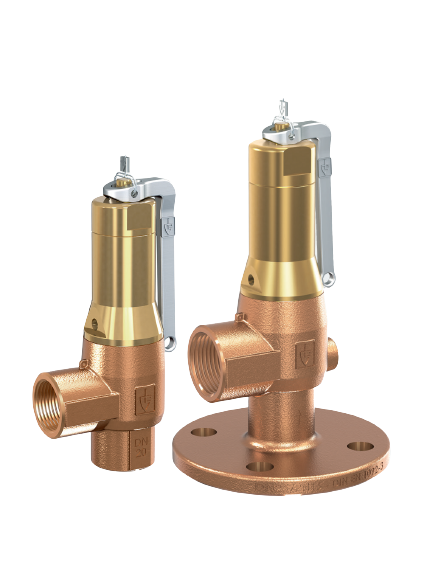

Описание Goetze Armaturen 642 предохранительного клапана

Угловые предохранительные клапаны из красной латуни с резьбовым или фланцевым соединением.

Рабочие среды: Водяной пар, Воздух, газы и технические пары нейтральные и не нейтральные;
Температура: – 50°C до + 205°C;
Давление: 0,5 – 16 бар в зависимости от исполнения.

Читайте в наших статьях:
Кто из Российских производителей способен заменить Danfoss
Куда пропали регуляторы давления с рынка?

Области применения Goetze Armaturen 642 предохранительного клапана:

Для защиты:

сосудов/систем под давлением с нейтральными/не нейтральными парами, газами и жидкостями;
паровых котлов и паровых систем с водяным паром в соответствии с конкретными нормами и правилами использования соответствующей конструкции и уплотнения.

О том, как избавиться от гидроударов и не потратить много денег Вы сможете узнать в этой статье!

Для сфер:

Машиностроение;
Защита насосов;
Системы повышения давления воды/воздуха;
Холодильная техника;
Паровые и промышленные котлы;
Клапаны настраиваются и пломбируются на заводе.

Материалы Goetze Armaturen 642 предохранительного клапана:

Материал корпуса на входе - бронза DIN: CC499K ( ASME: CC499K);
Материал корпуса на выходе - бронза DIN:CC499K (ASME: CC499K);
Внутренние части - латунь DIN:CW617N (ASME:CW617N);
Внутренние части, соприкасающиеся с рабочей средой - латунь, стойкая к обесцинкованию DIN:CW602N (ASME:CW602N);
Нажимная пружина - нержавеющая сталь DIN:1.4310 (ASME 302).

Исполнение Goetze Armaturen 642 предохранительного клапана:

m - стандартное, с мембраной. Мембрана предотвращает попадание в полость пружины рабочей среды и защищает трущиеся и движущиеся части от рабочей среды. Подробнее о том, как подобрать типоразмер регулирующего клапана, читайте в нашей статье.

Среда Goetze Armaturen 642 предохранительного клапана:

GF - газообразный и жидкий Воздух, пары, газы а также, в зависимости от уплотнения водяной пар

Тип принудительного подрыва Goetze Armaturen 642 предохранительного клапана:

L - с подрывом рычагом

Тип присоединения вход/выход

1/1	стандарт	внутренняя резьба BSP-P/внутренняя резьба BSP-P	DIN EN ISO228-1/DIN EN ISO 228-1
FLDIN/f	стандарт	фланцевые соединения (от DN25)/внутренняя резьба BSP-P	DIN EN 1092/DIN EN ISO 228-1

Уплотнение седла/мембрана

PTFE/EPDM	политетрафторэтилен/этилен-пропилен-диен (стандарт)	уплотнительная шайба и формованная мембрана	-50°C до +205°C
EPDM/EPDM	этилен-пропилен-диен/этилен-пропилен-диен	уплотнительная шайба и формованная мембрана	-50°C до +150°C
PTFE/FKM	политетрафторэтилен/фторуглерод	уплотнительная шайба и формованная мембрана	-30°C до +200°C
FKM/FKM	фторуглерод/фторуглерод	уплотнения из эластомеров и формованная мембрана	-20°C до +200°C

модельный ряд 642:	подключение , установочные размеры, диапазоны регулирования
номинальный диаметр	DN	15	20	25	32	40	50	65
присоединение DIN EN ISO 228	G	1/2"(15)	3/4"(20)	1"(25)	1 1/4"(32)	1 1/2"(40)	2"(50)	2 1/2"(65)
присоединение DIN EN 1092-3	DN/PN	///	///	25/16	32/16	40/16	50/16	65/16
присоединение ANSI B 16.24	NPS/CLASS	///	///	1"(150)	1 1/4" 150	1 1/2"/150	2"/150	2 1/2"/150
///	G	1/2"(15)	3/4"(20)	1"(25)	1 1/4"(32)	1 1/2"(40)	2"(50)	2 1/2"(65)
выход DIN EN ISO 228	L	35	42	45	47	58	68	80
установочный размер в мм	Lmax	63	75	78	100	140	150	155
///	H	90	106	120	150	192	229	275
///	H1 DIN/ANSI	///	///	180/180	216/216	265/265	312/312	371/371
///	Hmax	102	120	133	153	210	252	298
///	h	28	36	38	37	45	55	65
///	h1 DIN/ANSI	///	///	60/60	66/66	73/73	83/83	96/96
///	d1 DIN/ANSI	///	///	65/50,8	76/63,5	84/73	99/92,1	118/104,8
///	SW	27	34	41	50	60	70	90
///	do	13	15	18	23	30	39	48
///	K/nxd(DIN)	///	///	85 4x14	100/4x18	110 4x18	125/4x18	145/4x18
///	K/nxd(ANSI)	///	///	79,4/4x15,9	88,9/4x15,9	98,4/4x15,9	120,7/4x19,1	139,7/4x19,1
вес	кг	0,5	0,8	1,1	1,7	3,3	5,8	8,9
вес	кг FLDIN/FLANSI	///	///	2,0/1,9	3,4/2,9	4,1/3,5	8,4/7,9	12,0/11,8
диапазон установки	бар	0,5-16	0,5-16	0,5-16	0,5-16	0,5-16	0,5-16	0,5-16

мод.
ряд

конструкция клапана

среда

подрыв

номин.
диаметр DN

тип присоединения

присоед. размер

уплотнение/мембрана

параметры

устанав. давление

кол-во

вход

выход

вход

выход

642

PTFE/EPDM

///

642

FKM/FKM

///

642

///

642

///

таблица мощностей

модельный ряд 642: мощность при 10% превышений давления срабатывания
///	номинальный диаметр DN	15				20				25				32
///	устанавливаемое давление бар	I	II	III	IV	I	II	III	IV	I	II	III	IV	I	II	III	IV
///	0,5	74	56	2,1	36	85	64	2,7	41	105	79	3,4	51	208	157	6,6	101
воздух I	1	106	84	2,9	53	124	97	3,7	62	156	123	4,6	78	315	251	8,9	158
нм³/ч	2	173	136	4,1	84	204	159	5,2	98	266	208	6,5	128	525	413	12,6	254
///	3	233	181	5,0	110	279	217	6,4	131	372	289	8,0	175	729	570	15,4	344
пар II	4	293	226	5,8	135	357	276	7,4	164	477	368	9,2	219	916	710	17,7	423
кг/ч	5	352	272	6,5	159	438	338	8,2	198	574	443	10,3	260	1103	851	19,8	500
///	6	412	318	7,1	184	512	395	9,0	228	671	518	11,3	299	1289	992	21,7	576
вода III	7	471	364	7,7	207	586	452	9,7	258	768	593	12,2	338	1476	1130	23,5	650
м³/ч	8	531	410	8,2	231	660	509	10,4	287	865	668	13,1	376	1662	1269	25,1	724
///	9	591	456	8,7	254	734	566	11,0	315	963	743	13,9	414	1849	1408	26,6	795
отопление IV	10	650	502	9,2	276	808	623	11,6	344	1060	818	14,6	451	2036	1546	28,1	865
кВт	11	710	548	9,6	299	882	680	12,2	372	1157	892	15,3	487	2222	1683	29,4	938
///	12	770	594	10,1	321	956	738	12,7	399	1254	967	16,0	523	2409	1820	30,7	1008
///	13	829	640	10,5	343	1030	795	13,3	426	1351	1042	16,7	559	2595	1958	32,0	1078
///	14	889	686	10,9	365	1104	852	13,8	453	1448	1117	17,3	594	2782	2097	33,2	1145
///	15	948	732	11,3	386	1178	909	14,3	480	1545	1192	17,9	629	2969	2234	34,4	1213
///	16	1008	778	11,6	407	1252	966	14,7	506	1643	1267	18,5	664	3155	2372	35,5	1282

таблица мощностей

///	номинальный диаметр DN	40				50				65
///	устанавливаемое давление бар	I	II	III	IV	I	II	III	IV	I	II	III	IV
///	0,5	285	215	9,2	138	494	372	15,5	239	729	549	23,6	352
воздух I	1	414	331	12,5	208	700	559	21,1	352	1034	826	31,9	520
нм³/ч	2	677	534	17,6	327	1145	902	29,8	553	1734	1366	45,1	838
///	3	931	728	21,6	439	1573	1230	36,5	741	2383	1862	55,2	1123
пар II	4	1169	906	24,9	540	1975	1532	42,1	913	2992	2320	63,8	1383
кг/ч	5	1407	1085	27,9	638	2378	1834	47,1	1078	3602	2778	71,3	1633
///	6	1645	1266	30,5	736	2780	2139	51,6	1243	4211	3240	78,1	1883
вода III	7	1883	1441	33,0	830	3182	2436	55,7	1403	4821	3690	84,4	2125
м³/ч	8	2121	1619	35,2	924	3585	2737	59,5	1561	5430	4146	90,2	2365
///	9	2359	1796	37,4	1014	3987	3036	63,2	1713	6040	4599	95,7	2595
отопление IV	10	2597	1973	39,4	1104	4389	3334	66,6	1866	6649	5050	100,8	2827
кВт	11	2835	2148	41,3	1197	4792	3630	69,8	2023	7259	5499	105,8	3065
///	12	3074	2322	43,1	1286	5194	3925	72,9	2173	7868	5945	110,5	3291
///	13	3312	2498	44,9	1376	5597	4222	75,9	2325	8478	6396	115,0	3522
///	14	3550	2675	46,6	1461	5999	4521	78,8	2468	9087	6848	119,3	3739
///	15	3788	2850	48,2	1548	6401	4817	81,5	2616	9697	7297	123,5	3962
///	16	4026	3026	49,8	1635	6804	5114	84,2	2764	10306	7747	127,6	4187

Сертификаты:

ЕG-экспертиза S/G, L
WRAS
ACS-разрешение
TR ZU 032/2013 - TR ZU 010/2011 S/G, L

Требования:

DIN EN ISO 4126-1
DGR 2014/68/EU
TRD 421

Классификация обществ

DNVGL
Bureau Veritas
Lloyd’s Register EMEA
Russian Maritime Register of Shipping
American Bureau of Shipping
DNVGL
BV
LR EMEA
RS
ABS

ВНИМАНИЕ!!! В некоторых чистых системах, на предохранительных клапанах, используются разрывные мембраны. Используются с целью оградить продукт от контакта с корпусом предохранительного клапана, так как он крайне плохо промывается. Эта специальная разделительная мембрана разрывается при определенном давлении, в зависимости от толщины мембраны и необходимых условий эксплуатации системы.
