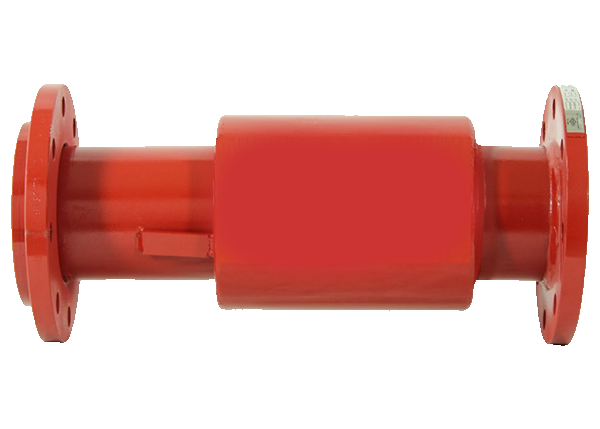

Hels компенсаторы внешнего давления фланцевые

Описание Hels компенсаторов внешнего давления фланцевых

Hels компенсаторы внешнего давления являются металлическими сильфонными компенсаторами осевого типа. Металлические сильфонные компенсаторы осевого типа имеют ограниченное число ходов. Ввиду того, что в очень длинных и ровных трубопроводных линиях используется меньшее количество компенсаторов, то для них предпочтительными являются компенсаторы внешнего давления.

Компенсаторы внешнего давления имеют структуру, принимающую ходы общей сложностью 60-90-120-150 мм., и обеспечивающую простоту их монтажа и эксплуатации. Подробнее об устройстве и видах компенсаторов читайте в статье на нашем сайте.

Компенсаторы внешнего давления, внешняя структура которых покрыта изоляцией, разрабатываются и производятся в виде, необходимом для получения осевых ходов в горизонтальных и вертикальных линиях. Ввиду того, что в компенсаторах внешнего давления жидкость проходит как через внутреннюю так и через наружную части сильфона, в них обеспечивается сбалансированное давление и устойчивость к повышенному давлению. Используется во всех видах трубопроводов, подходит для всех типов жидкостей.

Читайте в наших статьях:
Кто из Российских производителей способен заменить Danfoss
Куда пропали регуляторы давления с рынка?

Вид соединения Hels компенсаторов внешнего давления фланцевых

Неподвижный фланец, вращающийся фланец, приварные патрубки или резьбовое соединение.

Материал Hels компенсаторов внешнего давления фланцевых

Сильфоны производятся из нержавеющей стали, а соединительные элементы – из нержавеющей или углеродистой стали. Опционально, возможно производство и из других материалов.

Номинальные диаметры Hels компенсаторов внешнего давления фланцевых

DN25(1’’) - DN 1200(48’’)

Диапазон температур Hels компенсаторов внешнего давления фланцевых

В зависимости от материала: от -196ºС до 1100ºС Значения давления: 2 - 5 - 4 - 6 - 10 - 16 - 25 - 40 - 64 бар и выше. Значения изменяются в зависимости от диаметра трубы.

О том, как правильно установить компенсатор на трубопровод, читайте в нашей статье.

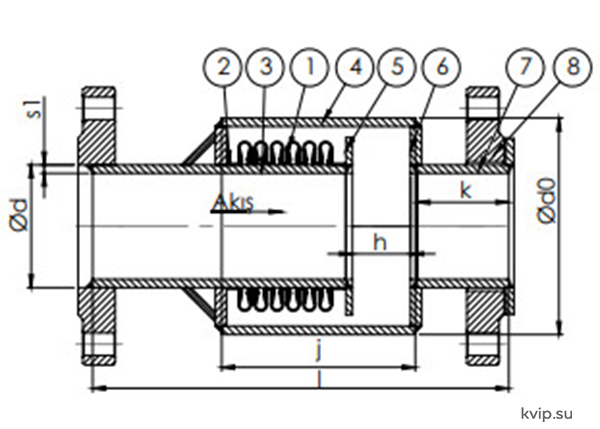

Габаритные характеристики Hels компенсаторов внешнего давления фланцевых

			Расчетное давление: PN16 Осевое расширение: -20 mm + 10 mm						Расчетное давление: PN16 Осевое расширение: -40 mm + 20 mm						Расчетное давление: PN16 Осевое расширение: -70 mm + 20 mm
SIZE	ød	ød0	h	к	j	s1	L	Номер устройства	h	к	j	s1	L	Номер устройства	h	к	j	s1	L	Номер устройства
DN 25	38	76.1	30	80	180	2,6	360	E22100025	50	80	300	2,6	490	E22200025	80	80	300	2,6	520	E22300025
DN 32	42,4	761	30	80	180	2,6	360	E22100032	50	80	300	2,6	490	E22200032	80	80	300	2,6	520	E22300032
DN 40	48,3	76,1	30	80	200	2,6	380	E22100040	50	80	310	2,6	500	E22200040	80	80	310	2,6	530	E22300040
DN 50	60,3	101	30	80	190	2,9	370	E22100050	50	80	290	2,9	480	E22200050	80	80	290	2,9	510	E22300050
DN 65	76,1	114,3	30	80	190	2,9	370	E22100060	50	80	280	2,9	470	E22200060	80	80	280	2,9	500	E22300060
DN 80	88,3	139,7	30	80	190	3,2	370	E22100080	50	80	280	3,2	470	E22200080	80	80	280	3,2	500	E22300080
DN 100	114,3	168,3	30	80	200	3,6	380	E22100100	50	80	290	3,6	480	E22200100	80	80	290	3,6	510	E22300100
DN 125	139,7	219,1	30	80	180	4	380	E22100125	50	80	290	4	490	E22200125	80	80	290	4	520	E22300125
DN 150	168,3	245	30	80	210	4,5	400	E22100150	50	80	310	4,5	510	E22200150	80	80	310	4,5	540	E22300150
DN 200	219,1	323,9	30	100	200	6,3	420	E22100200	50	100	300	6,3	530	E22200200	80	100	300	6,3	560	E22300200
DN 250	273	355,6	30	100	210	6,3	440	E22100250	50	100	300	6,3	540	E22200250	80	100	300	6,3	570	E22300250
DN 300	323,9	406,4	30	100	230	7,1	460	E22100300	50	100	330	7,1	570	E22200300	80	100	330	7,1	600	E22300300
