UTC PPRV1000 Редукционный клапан прямого действия с пилотным управлением

Описание

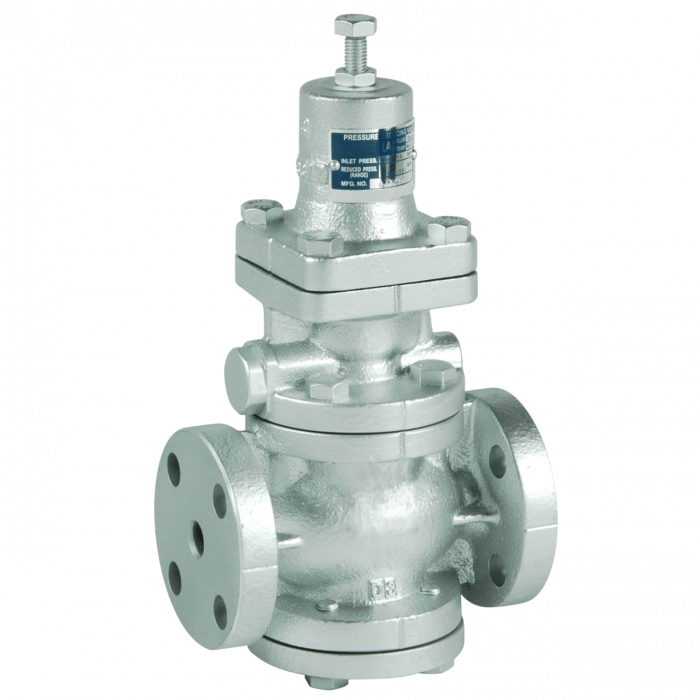

Редукционный клапан прямого действия с пилотным управлением типа PPRV1000 предназначен для снижения и точного поддержания давления пара. Корпус клапана выполнен из стали, а основные элементы клапана из нержавеющей стали, бронзы и латуни. Пилотный клапан усовершенствованной конструкции в совокупности с поршнем увеличенной площади обеспечивает быструю реакцию на любые даже самые малые изменения давления и расхода пара, что позволяет точно поддерживать давление.
Настроечная пружина предназначена для поддержания давления за клапаном в диапазоне от 0.1 до 1.6 МПа.

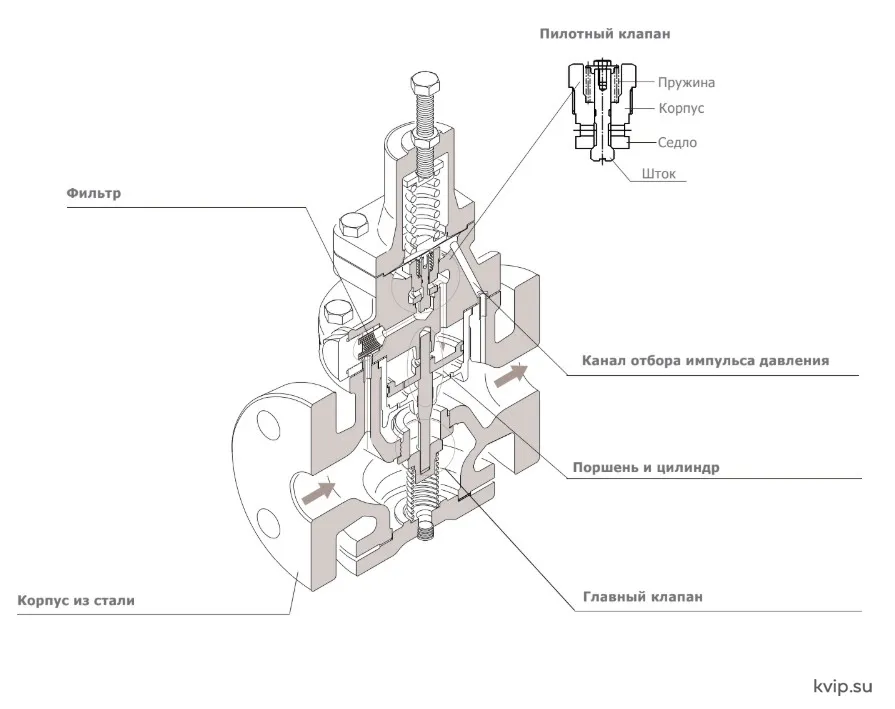

• Фильтр. Встроенный фильтр с сеткой 200-mesh предназначен для защиты пилотного клапана от грязи и отложений, что гарантирует надежную и стабильную работу на любых режимах.
• Канал отбора импульса давления. Канал отбора импульса давления встроен в корпус клапана, что упрощает монтаж и обслуживание.
• Поршень и цилиндр. Две направляющих штока, на котором закреплены поршень и цилиндр, обеспечивают стабильную работу клапана.
• Корпус из стали. Прочный корпус из стали обеспечивает безопасную работу клапана.
• Главный клапан. Сферический плунжер гарантирует герметичность в затворе, соответствующую классу IV.

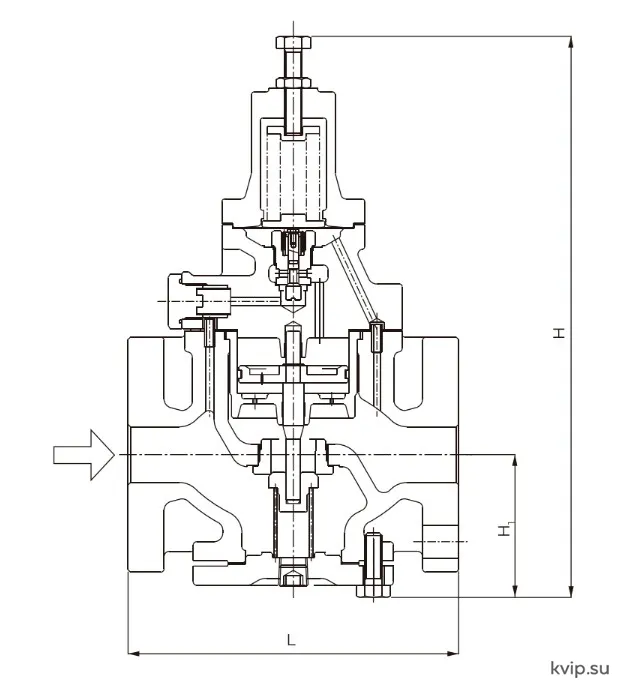

Размеры и вес клапана, мм

DN (мм)	L	Н	Н1	Вес, кг
15	150	291	64	8
20	150	291	64	8
25	160	300	67	10
32	180	333	82	14
40	200	333	82	15.5
50	230	353	93	21
65	210	357	100	30
80	310	404	122	37
100	350	450	144	57

Материалы основных компонентов

Корпус клапана	Сталь
Седло и плунжер главного клапана	Нерж. сталь
Седло и шток пилотного клапана	Нерж. сталь
Поршень и цилиндр	Нерж. сталь
Диафрагма	Нерж. сталь

Технические данные

Номинальное давление	PN25
Давление холодного испытания корпуса	3.8 МПа
Давление на входе	0.1 - 1.6 МПа
Давление на выходе	Диапазон (А): 0.05 - 0.9 МПа Диапазон (В): 0.9 - 1.4 МПа
Минимальный перепад давления	0.05 МПа
Максимальное отношение давлений на входе и выходе	20:1
Maксимальная рабочая температура	220°C
Протечка в затворе	Не более 0.01% номинального расхода
Тип соединения	Фланцы PN16 или PN25

Выбор клапана

Пример 1

Подобрать клапан для следующих условий применения:
Давление на входе Р1 = 0.6 МПа
Давление на выходе Р2 = 0.4 МПа Расход пара 800 кг/ч

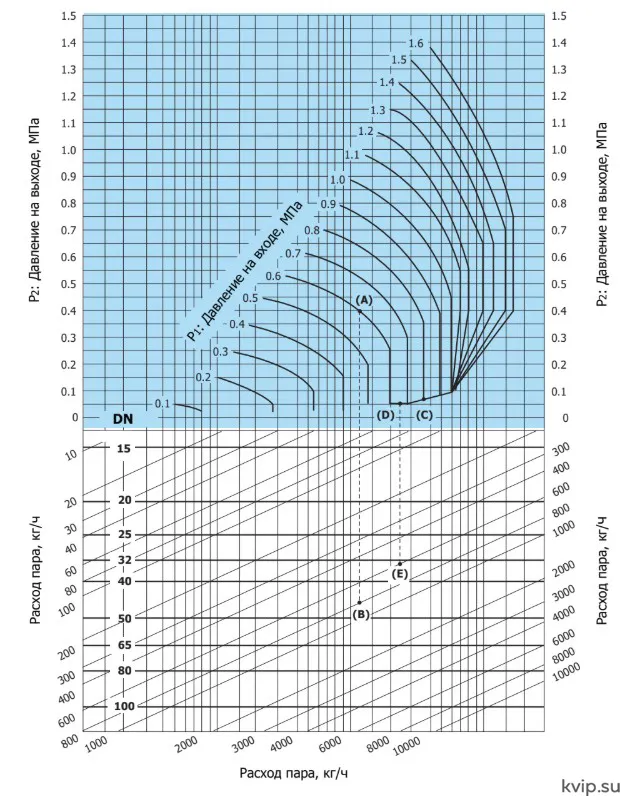

Находим точку (А) пересечения линий, соответствующих давлению на входе 0.6 МПа и на выходе 0.4 МПа.
От точки (А) проводим вертикальную линию вниз до пересечения с линией расхода 800 кг/ч.
Так как точка пересечения (В) находится между номинальными диаметрами DN40 и DN50, выбираем больший из этих двух диаметров, т.е. DN50.
Таким образом, для данных условий подходит клапан DN50.

Пример 2

Подобрать клапан для следующих условий применения:
Давление на входе Р1 = 0.8 МПа
Давление на выходе Р2 = 0.05 МПа
Расход пара 600 кг/ч
Сначала находим точку (С) пересечения линии, соответствующей давлению на входе 0.8 МПа и наклонной линии в нижней части верхней половины графика. Далее двигаемся по этой линии влево до пересечения с линией, соответствующей давлению на выходе 0.05 МПа и находим точку (D). Из точки (D) проводим верти¬кальную линию вниз до пересечения с линий расхода 600 кг/ч и находим точку (Е), которая находится между номиналь¬ными диаметрами DN32 и DN40.
Выбираем больший из этих двух диамет¬ров, т.е. DN50. Таким образом, для данных условий подходит клапан DN40.
Примите коэффициент запаса равным 80-90%.

Коэффициент пропускной способности Cv

DN	15	20	25	32	40	50	65	80	100
Cv	1	2.3	4	6.5	9	16	25	36	64

Если давление на входе превышает 0.7 МПа, а давление на выходе составляет 0.4 МПа или меньше, то реальный коэффициент «Cv» будет меньше приведенного в таблице, и, соответственно, клапан будет обладать меньшей пропускной способностью. Для нахождения реального коэффициента пропускной способности необходимо умножить значение «Cv» из таблицы на поправочный коэффициент «С», который можно найти при помощи приведенной ниже номограммы.

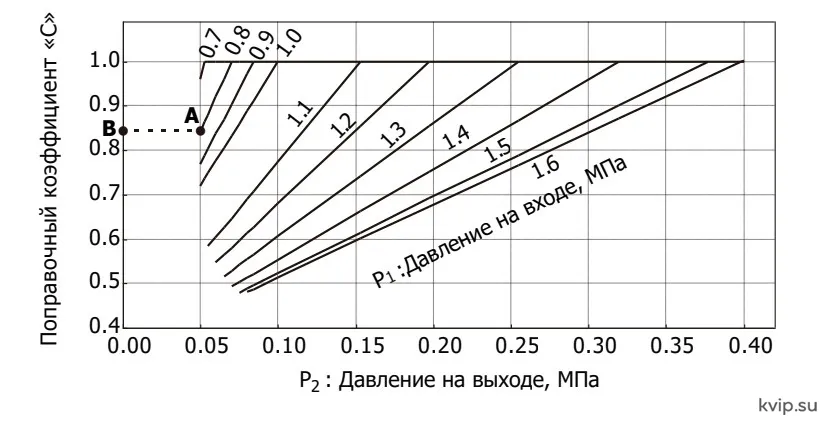

Номограмма определения поправочного коэффициента «С»


ПРИМЕР
Давление на входе в клапан DN25 составляет 0.8 МПа, а на выходе 0.05 МПа. Необходимо найти значение коэффициента
пропускной способности «Cv» с учетом поправочного коэффициента «С».
Найдем точку (А) пересечения линий, соответствующих давлению до клапана 0.8 МПа и давлению после клапана 0.05 МПа.
Из точки (А) проводим горизонтальную линию влево до пересечения с вертикальной осью и находим точку (В),
соответствующую значению поправочного коэффициента «С», который равен 0.85.
Умножаем значение коэффиента «Cv» из таблицы, который для клапана DN25 равен 4, на поправочный коэффициент 0.85
и получаем значение реального коэффицента «Cv» для данного применения клапана:
Cv = 4 х 0.85 = 3.4.
