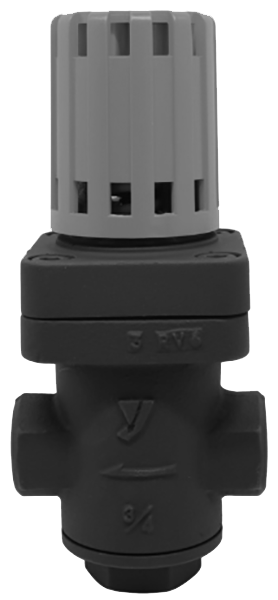

Yoshitake GD-30 редукционный клапан прямого действия

Особенности Yoshitake GD-30 редукционного клапана прямого действия

Yoshitake GD-30 используется для пищевой промышленности, прачечного оборудования, медицинского оборудования, кондиционирующего оборудования, лучший вариант для паропровода небольшого расхода.

Yoshitake GD-30S оптимальный вариант для оборудования пищевой промышленности и медицинского оборудования с проточными частями из нержавеющей стали.

Читайте в наших статьях:
Кто из Российских производителей способен заменить Danfoss
Куда пропали регуляторы давления с рынка?

Преимущества Yoshitake GD-30 редукционного клапана прямого действия

1. Утонченный дизайн, компактный и легкий;
2. Простая конструкция, высокая прочность и легкость в обслуживании;
3. Простая установка благодаря резьбовым соединением;
4. Возможность регулировки давления вручную без каких-либо инструментов;
5. Высокая износоустойчивость и прочность клапана из нержавеющей стали и седла клапана;
6. Установлен фильтр (60 меш) для защиты клапана и седла от загрязнений;
7. Отличная работоспособность обеспечиваемая сильфоном внешнего давления импульсной трубки.

Характеристики Yoshitake GD-30 редукционного клапана прямого действия

Модель		GD-30	GD-30S
Номинальный размер		15А-25А 40А • 50А	15А-25А
Применение		Пар
Давление на входе		Не более 1,7 МПа	Не более 2,0 МПа
Пониженное давление		(А) 0,02-0,1 МПа (цвет пружины: желтый)
		(В) 0,05-0,4 МПа (цвет пружины: голубой)
		(С) 0,35-1,0 МПа (цвет пружины: желто-зеленый)
Мин. дифференц. давление		0,05 МПа
Макс. коэф. понижения давления		10:1
Максимальная температура		210 °C	220 °C
Утечки через седло клапана		Не более 0,1% номинального рахода
Материал	Корпус	Литая бронза	Литая нержавеющая сталь (SCS14A)
	Клапан, седло клапана	Нержавеющая сталь
	Сильфон	Фосфористая бронза	Нержавеющая сталь
Соединение		Резьба Rc по JIS

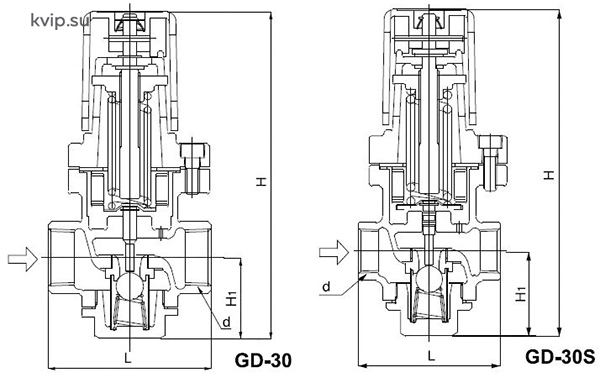

Размеры Yoshitake GD-30 редукционного клапана прямого действия

Номинальный размер	d	L	H	H1	Вес
15А	Rc 1/2	80	191 (196)	47 (50.5)	1.9
20А	Rc 3/4	85	191 (196)	47 (50.5)	1.9
25А	Rc 1	95	191 (196)	77	2.0
40А	Rc 1-1/2	140	307	77	10.1
50А	Rc 2	150	307	77	10.4

* В скобках приведены размеры модели GD-30S

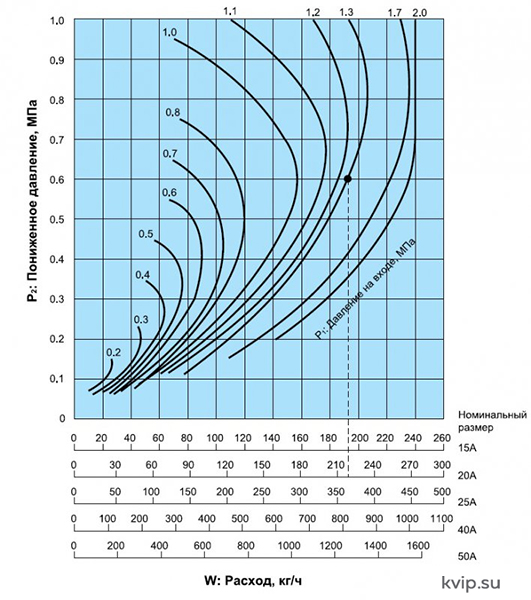

График подбора Yoshitake GD-30 редукционного клапана прямого действия

При подборе номинального размера редукционного клапана при давлении на входе (Р1), пониженном давлении (Р2) и расходе пара соответственно 1,3 МПа, 0,6 МПа и 200 кг/ч сначала найдите точку пересечения линий давления на входе 1,3 МПа и пониженного давления 0,6 МПа. От данной точки проведите линию вниз от пересечения линий, чтобы найти номинальный размер с расходом 200 кг/ч или более.

В этом случаи номинальный размер будет 20А. Подробнее об устройстве редукционного узла читайте в статье на нашем сайте.

Примечание. Диаграмма подбора номинальных размеров построена на основе данных измерений. Как видно, конкретной связи между разностью давлений и расходом на диаграмме нет, поэтому невозможно вычислить фиксированный коэффициент Cv.
Коэффициент запаса следует принять равным 80-90%.

ВНИМАНИЕ!!! В случае отсутствия установленных фильтров в системе, существует риск повреждения оборудования или снижения его эффективности в результате воздействия ржавчины, окалины и других частиц, особенно после проведения монтажных работ. Поставьте фильтры - сэкономьте на замене или ремонте оборудования в будущем!
