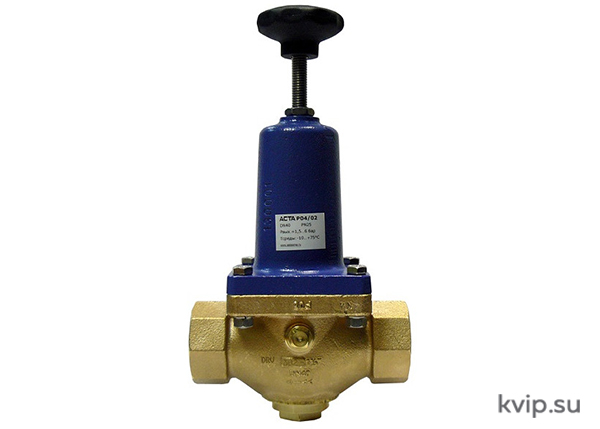

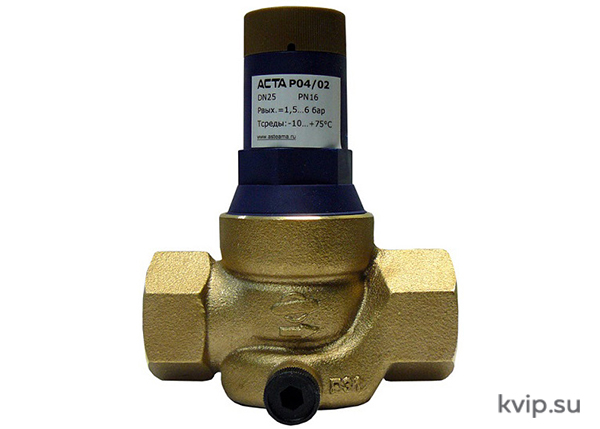

Описание АСТА Р04 пружинного редукционного клапана :
АСТА Р04 – редукционный клапан прямого действия, предназначен для использования на воде, сжатом воздухе и других газах и жидкостях, совместимых с материалами конструкции. Подробнее о том, как правильно выбрать регулятор давления пара, читайте в статье на нашем сайте.Рабочая среда АСТА Р04 пружинного редукционного клапана :
Вода, сжатый воздух, азот и другие невязкие жидкости, и невоспламеняющиеся газы.Не для пара.
Технические характеристики редукционного клапана АСТА Р04:
Типоразмеры: 1/4” – 2 1/2”. DN15-150;Рабочая температура: от -10°С до 75°С (по запросу до 190°С уплотнение - Viton, FKM);
Давление:
На входе до 40 бар, в зависимости от исполнения.
На выходе от 0,5-20 бар, в зависимости от исполнения.
Требуемый минимальный перепад давления на клапане – 1 бар.
Исполнение:
Резьбовое присоединение по ISO228 PN16/25/40

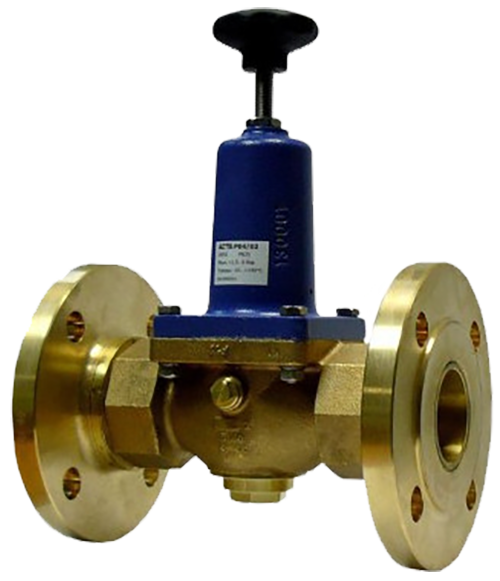

Фланцевое присоединение на DIN EN1092 PN16/25/40
Нержавеющий встроенный фильтр.
Заменяемые внутренние детали.
Отверстие под манометр ¼”.
Спецификация материалов АСТА Р04:
| Корпус | Крышка | Уплотнения | Внутренние части |
|---|---|---|---|
| Бронза CC499K (Rg5) |
DN15-32 Пластик ( PA6); Латунь, от DN40 серый чугун |
NBR (до 75°С); Витон (до 190°С) |
Хостаформ С-Латунь- 1.4404 |
| Нерж. сталь 1.4408 |
Пластик (РА6); Нерж.сталь 1.4408 |
NBR (до 75°С); FKM (до 190°С) |
Нерж. сталь 1.4404 |
Производитель имеет право вносить изменение в конструкцию клапанов по своему усмотрению.
Условная пропускная способность Kvs, м3/ч АСТА Р04:
| DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | DN65 | DN80* | DN100 | DN125 | DN150 |
|---|---|---|---|---|---|---|---|---|---|---|
| 2.9 | 3.9 | 5.4 | 6.1 | 9.0 | 13.0 | 20.0 | 24.0/60.0 | 70.0 | 170.0 | 210.0 |
*В зависимости от исполнения

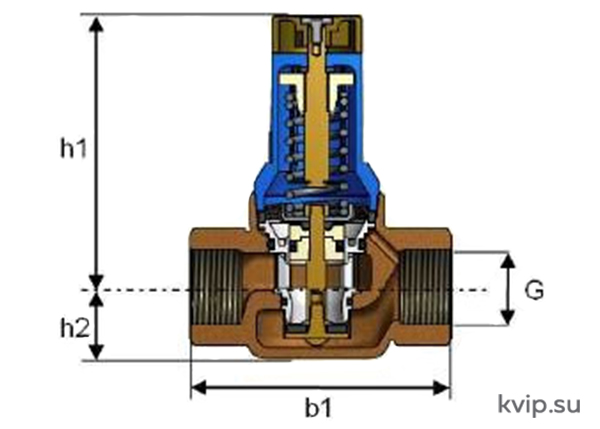

Габаритные размеры АСТА Р04:
PN16 (резьбовое присоединение)
|
|
Бронза | Нержавеющая сталь | ||||||
|---|---|---|---|---|---|---|---|---|
| DN мм. | 15 | 20 | 25 | 32 | 15 | 20 | 25 | 32 |
| G | 1/2" | 3/4" | 1" | 1 1/4" | 1/2" | 3/4" | 1" | 1 1/4" |
| h1, мм | 109 | 110 | 109 | 108 | 109 | 110 | 109 | 108 |
| h2, мм | 27 | 27 | 29 | 47 | 29 | 29 | 39 | 39 |
| b1 | 85 | 95 | 105 | 120 | 95 | 95 | 110 | 120 |
| Вес кг | 0,61 | 0,65 | 1,03 | 1,34 | 0,95 | 0,91 | 1,7 | 1,63 |
