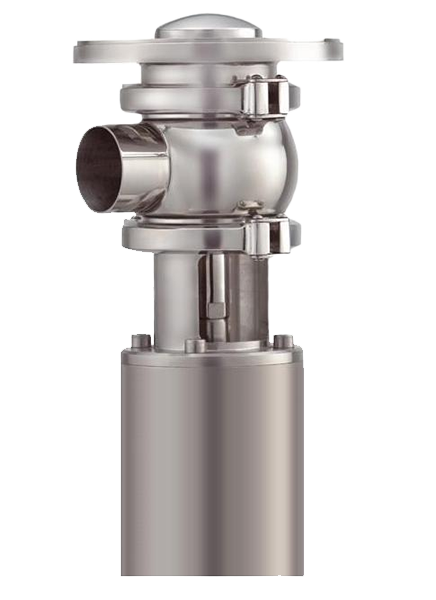

AISI 304, AISI 316L седельный клапан пищевой, фармацевтический, сталь

Область применения односедельного клапана регулирующего проходного AISI 304, AISI 316L

В стандартном исполнении седельный клапан регулирующий поставляется «НЗ» (нормально закрытый), хотя он может быть легко изменен на «НО» (нормально открытый).

Односедельные клапаны находят широкое применение в пищевой, фармацевтической а также в химической промышленности.

Односедельные клапаны L-, T-, LL-, LT- и TT- типов используются в качестве запорных- регулирующих и переключающих устройств, для прекращения или перенаправления потоков жидкостей в технологических линиях.

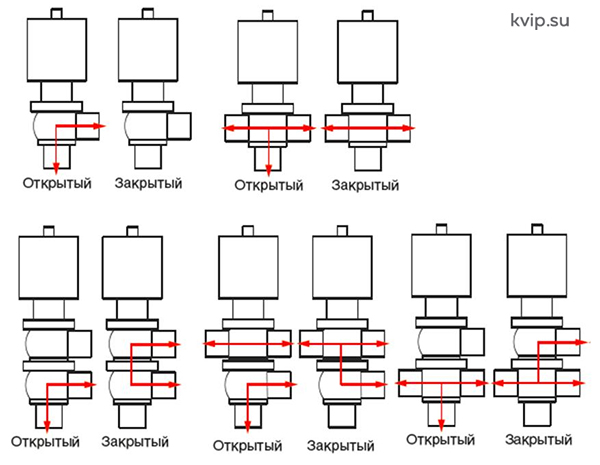

Примеры наиболее распространенных конфигураций корпусов регулирующих седельных клапанов:



В стандартном исполнении седельный клапан регулирующий поставляется «НЗ» (нормально закрытый), хотя он может быть легко изменен на «НО» (нормально открытый) или двойного действия. Размер привода гарантирует работу клапана при максимальном давлении, создаваемом над или под клапаном. О видах клапанов и их применении в молочной промышленности читайте у нас на сайте.

Для элемента управления и сигнализации, на выступающем из пневмопривода штоке может быть установлен кулачок обнаружения.

Опасность – клапан оборудован пневмоприводом, поэтому, во избежание травм, запрещено попадание рук во внутреннюю часть корпуса клапана после его подключения к пневматической линии.

Читайте в наших статьях:
Кто из Российских производителей способен заменить Danfoss
Ждите, авось переведем или как банки РФ переводы выполняли

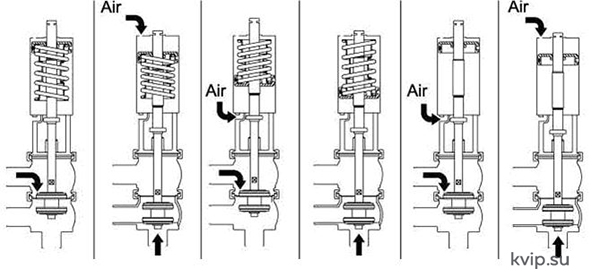

Принцип действия односедельного клапана регулирующего проходного AISI 304, AISI 316L:

• функция клапана: прекращение потоков жидкости в трубопроводах, регулирование потоков жидкости, перенаправление потоков жидкости;
• привод: пневматический (воздух/пружина, воздух/воздух);
• управление: пневматическое через З/2 соленоидный клапан.

Пружина закр. - воздух откр. Пружина откр.- воздух закр. Воздух закр.- воздух откр.

Технические характеристики односедельного клапана регулирующего проходного AISI 304, AISI 316L

Размеры клапана	DIN ДУ 25 – ДУ 80 (SMS 1“ – З“)
Тип подсоединения	под сварку в соответствии с DIN 11850часть 2 (SMS)
	резьбовые штуцера (DIN, SMS)
	штуцера «CLAMP» DIN и SMS
Температурные диапазоны	окружaющий воздух: +5° до +50°C
	продукт: +0° до +95°C
	стерилизация: 140°C (крfтковремено - до З0 мин.)
Рабочее давление	макс.10 бар
Вакуум	0,4 мбар
Давление упр. воздуха	6- 8 бар
Качество упр. воздуха	ISO 8573-1: 2001 класс З

Материалы	соприкающиеся с продуктом	не соприкающиеся с продуктом
Нержавеющие стали	1.4404/ AISI 316L	1.4301/AISI 316L
Поверхность	Ra< 0,8 мкм	шлифованные поверхности
Уплотнения	ЕПДМ(EPDM)	НБР

Установка односедельного клапана регулирующего проходного AISI 304, AISI 316L

Клапан устанавливается в вертикальном положении. Подсоединение трубопроводов должно быть выполнено таким образом, чтобы перекачиваемая жидкость могла выходить из клапана самотеком.

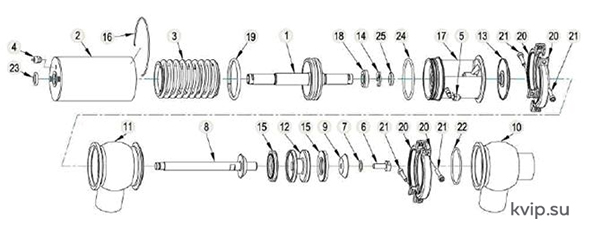

Конструкция односедельного клапана регулирующего проходного AISI 304, AISI 316L:

Поз.	Название	К-во	Материал	Поз.	Название	К-во	Материал	Поз.	Название	К-во	Материал
1.	Шток	1	AISI 304	10.	Корпус нижний	1	AISI 316L	19.	Х-кольцо	1	NBR
2	Цилиндр пневмопривода	1	AISI 304	11	Корпус верхний	1	AISI 316L	20.	Обойма кламп	4	AISI 304
3	Пружинный состав	1	AISI 304	12	Диск поршня	1	AISI 316L	21.	М6 винт	4	AISI 304
4	Соединение воздуха	1	AISI 304	13	Уплотнение	1	EPDM	22.	Уплотнение корпуса	1	EPDM
5	Соединение воздуха	1	AISI 304	14	Застёжка	1	AISI 304	23.	О-кольцо	1	NBR
6	Винт	1	AISI 316L	15	Уплотнение	2	EPDM	24.	О-кольцо	1	NBR
7	О-кольцо	1	EPDM	16	Застёжка привода	1	AISI 304	25.	О-кольцо	1	NBR
8	Поршень	1	AISI 316L	17	Кронштейн привода	1	AISI 304
9	Вкладка	1	AISI 316L	18	Упорное колцо	1	PTFE

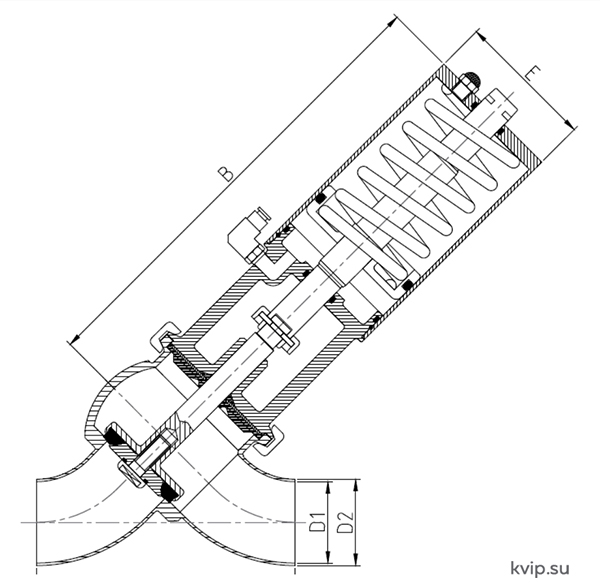

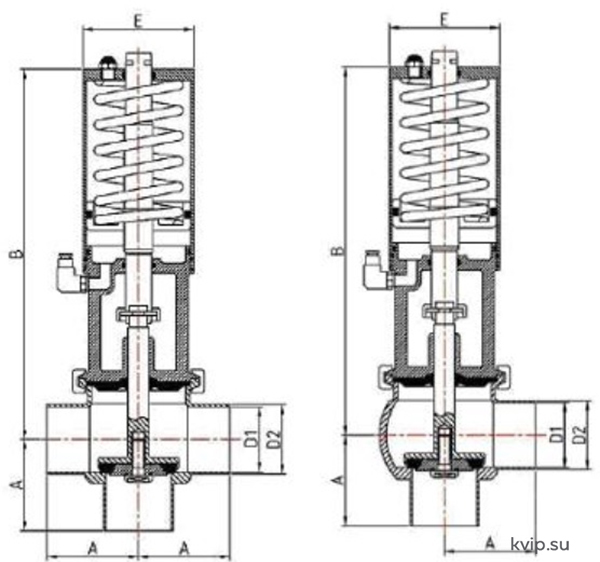

Габаритные размеры односедельного клапана регулирующего проходного AISI 304, AISI 316L:

DN	B	D1	D2	E	F
25	147	26	29	60	111,8
40	277,7	38	41	85	145,4
50	284,1	50	53	85	159
65	357,8	66	70	133	187,2
80	360,9	81	85	133	205,9

DN	A	B	D1	D2	E
25	50	147	26	29	60
40	60	277,7	38	41	85
50	70	284,1	50	53	85
65	80	357,8	66	70	133
80	90	360,9	81	85	133

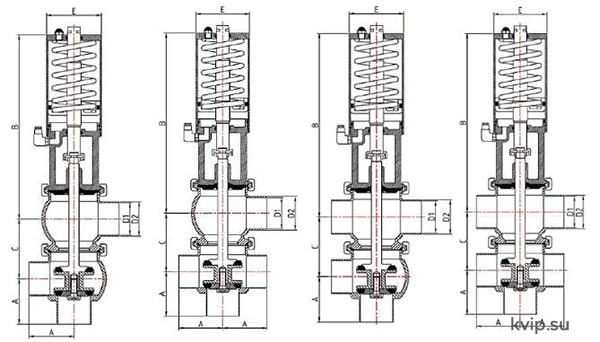

Седельный клапан (с одним седлом) тип L/L, L/T, T/L, T/T

DN	A	B	C	D1	D2	E
25	50	147	56,6	26	29	60
40	60	277,7	80	38	41	85
50	70	284,1	92,4	50	53	85
65	80	357,8	120	66	70	133
80	90	360,9	128,1	81	85	133

Обслуживание односедельного клапана регулирующего проходного AISI 304, AISI 316L

Клапан односедельный
Межсервисные интервалы зависят от точности соблюдения условий эксплуатации:

• рабочая температура, температурные диапазоны
• тип продукта и моющих растворов
• рабочее давление
• частота срабатываний клапана

Рекомендуется менять уплотнения клапана ежегодно.

Сервисная смазка

Материал уплотнений	Тип смазки
EPDM, NBR, Витон	Klueber paraliq GTE 703

Пневматический привод: не требует сервисного обслуживания.

Мойка: верхней и нижней камеры производится одновременно с подведенными к ним трубопроводами.
