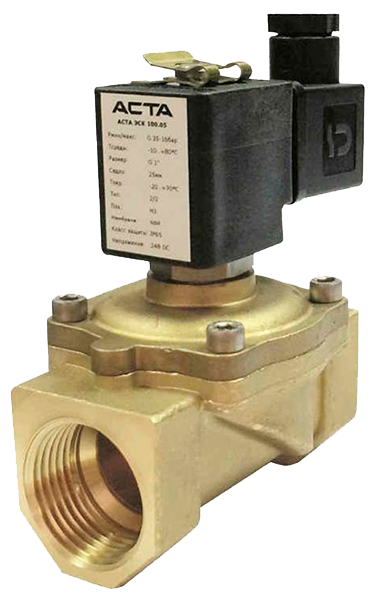

АСТА ЭСК 100-101 клапаны соленоидные общепромышленные прямого действия, НЗ и НО, 2/2 ходовые, G1/8" – G1/4", 0–16 бар

Рабочая среда клапана АСТА серии ЭСК 100-101:

Вода, светлые нефтепродукты, неагрессивные жидкости и нейтральные газы, не применяется для агрессивных жидкостей и газов. Перед клапаном среду необходимо фильтровать. О пяти фатальных ошибках в работе закупщика оборудования на промышленное предприятие читайте в статье на нашем сайте.

Материалы используемые в соленоидном клапане прямого действия АСТА серии ЭСК 100-101:

Корпус: латунь;
Уплотнение плунжера: NBR;
Изолирующая трубка: нержавеющая сталь (AISI 430FR и AISI 304) для ЭСК100, нержавеющая сталь (AISI 430FR и AISI 304) или латунь для ЭСК101;
Плунжер: нержавеющая сталь (AISI 430FR);
Пружины: нержавеющая сталь (AISI 302);
Экранирующая катушка: медь;
Седло: латунь;
Уплотняющие кольца: NBR;
Внутренние части: нержавеющая сталь или латунь.

Основные свойства и преимущества общепромышленного клапана АСТА серии ЭСК 100-101:

Функция безопасности: Нормально-Закрытый (НЗ) (Серия ЭСК 100) и Нормально-Открытый (НО) (Серия ЭСК 101);
Тип управления: прямого действия;
Количество ходов: 2/2 (Портов/Позиций);
Размеры: G1/8" – G1/4";
Присоединение: Резьба G (BSPP / ISO 228–1);
Диапазоны давлений: 0–16 бар (ЭСК 100), 0–12 бар (ЭСК 101);
Температура среды: -10 °С … +100 °С;
Температура окружающей среды: -20 °С – +70 °С;
Время открытия: 25мс;
Время закрытия: 25мс;
Максимальная вязкость: 38cSt или мм2/с;
Максимально допустимое давление: 24 бар (ЭСК 100), 18 бар (ЭСК 101);
Не требует минимального перерепада давления, внутренняя выпускная система (для ЭСК 101);
Компактная конструкция;
Уплотнение клапана: кольца круглого сечения;
Напряжение: AC, DC;
Перестановка катушки без демонтажа клапана (независимо AC, DC);
Малые потери давления, низкая потребляемая мощность;
Различные диапазоны расходов, широкий диапазон проходных сечений;
Низкое сопротивление, не требует перепада давления, поворач.катушка 360°, компактная конструкция, малый вес, запатентованная технология, быстрое закрытие и открытие, долгий срок службы.  О преимуществах и принципах работы балансировочных клапанов читайте в статье на нашем сайте.

Электрические характеристики клапана прямого действия АСТА серии ЭСК 100-101:

Класс защиты IP65 (EN 60529) (с разъемом);
Соединительный разъем: DIN 46340–3 полюсные разъемы (DIN 43650);
Спецификация разъема: ISO 4400/EN175301–803, форма А, плоские клеммы (кабель ∅6–8мм);
Электрическая безопасность: IEC 335, EN 60335–1, EN 60204–1;
Класс изоляции катушки: Н (180 °С);
Пропитка катушки: полиэфирное стекловолокно;
Изоляция катушки: армированное стекловолокно (V2);
Напряжение: для AC(~) 12В, 24В, 48В, 110В, 230В для DC(=) 12В, 24В, 48В, 110В, 230В;
Допуски напряжений: для AC(~) и DC(=) -10%...+10%;
Частота: 50 Гц;
Продолжительность работы: 100% ED;
Разработан согласно DIN VDE 0580. О видах и характеристиках регулирующих клапанов читайте в этой статье.

Потребляемая мощность клапана АСТА серии ЭСК 100-101:

Переменный ток (АС)				Постоянный ток (DC)
Модель №	Напряж.	Перемещ. (ВА)	Удержан. (ВА)	Модель №	Напряж.	Холодн. (Вт)	Горяч. (Вт)
ЭКО 10 .AC .012	12В	30	18	ЭКО 10 .DC .012	12В	16	12
ЭКО 10 .AC .024	24В	30	18	ЭКО 10 .DC .024	24В	16	12
ЭКО 10 .AC .048	48В	30	18	ЭКО 10 .DC .048	48В	16	12
ЭКО 10 .AC .110	110В	30	18	ЭКО 10 .DC .110	110В	16	12
ЭКО 10 .AC .230	230В	30	18	ЭКО 10 .DC .230	230В	16	12

Условная пропускная способность клапана АСТА серии ЭСК 100-101:

Расход (Q) может быть рассчитан, исходя из значений давления, плотности и коэффициента расхода.

Модель №	Положение	Присоеди- нение	Проходное сечение	Коэффициент расхода Kv		Перепад давления				t° среды		Уплотнение	Масса	Рисунок
ЭСК		G	мм	л/мин	м3/ч	Min (для АС),бар	Min (для DC),бар	Max (для АС),бар	Max (для DC),бар	Min°С	Max°С		кг
ЭСК 100 .00 .018	НЗ	1/8"	1 .8	1 .7	0 .10	0	0	16	16	­10	100	NBR­H	0 .35	рис . 1
ЭСК 100 .00 .025	НЗ	1/8"	2 .5	3 .3	0 .19	0	0	12	12	­10	100	NBR­H	0 .35	рис . 1
ЭСК 100 .00 .030	НЗ	1/8"	3 .0	4 .5	0 .27	0	0	10	10	­10	100	NBR­H	0 .35	рис . 1
ЭСК 100 .00 .040	НЗ	1/8"	4 .0	6 .5	0 .39	0	0	9	9	­10	100	NBR­H	0 .35	рис . 1
ЭСК 100 .00 .045	НЗ	1/8"	4 .5	7 .7	0 .46	0	0	8	8	­10	100	NBR­H	0 .35	рис . 1
ЭСК 100 .00 .050	НЗ	1/8"	5 .0	9 .5	0 .57	0	0	7	7	­10	100	NBR­H	0 .35	рис . 1
ЭСК 100 .00 .060	НЗ	1/8"	6 .0	11 .5	0 .69	0	0	5	5	­10	100	NBR­H	0 .35	рис . 1
ЭСК 100 .01 .018	НЗ	1/4"	1 .8	1 .7	0 .1	0	0	16	16	­10	100	NBR­H	0 .33	рис . 1
ЭСК 100 .01 .025	НЗ	1/4"	2 .5	3 .3	0 .19	0	0	12	12	­10	100	NBR­H	0 .33	рис . 1
ЭСК 100 .01 .030	НЗ	1/4"	3 .0	4 .5	0 .27	0	0	10	10	­10	100	NBR­H	0 .33	рис . 1
ЭСК 100 .01 .040	НЗ	1/4"	4 .0	6 .5	0 .39	0	0	9	9	­10	100	NBR­H	0 .33	рис . 1
ЭСК 100 .01 .045	НЗ	1/4"	4 .5	7 .7	0 .46	0	0	8	8	­10	100	NBR­H	0 .33	рис . 1
ЭСК 100 .01 .050	НЗ	1/4"	5 .0	9 .5	0 .57	0	0	7	7	­10	100	NBR­H	0 .33	рис . 1
ЭСК 100 .01 .060	НЗ	1/4"	6 .0	11 .5	0 .69	0	0	5	5	­10	100	NBR­H	0 .33	рис . 1
ЭСК 101 .00 .018	НО	1/8"	1 .8	1 .7	0 .10	0	0	12	12	­10	100	NBR­H	0 .38	рис . 1
ЭСК 101 .00 .025	НО	1/8"	2 .5	3 .3	0 .19	0	0	10	10	­10	100	NBR­H	0 .38	рис . 1
ЭСК 101 .00 .030	НО	1/8"	3 .0	4 .5	0 .27	0	0	6	6	­10	100	NBR­H	0 .38	рис . 1
ЭСК 101 .01 .018	НО	1/4"	1 .8	1 .7	0 .10	0	0	12	12	­10	100	NBR­H	0 .36	рис . 1
ЭСК 101 .01 .025	НО	1/4"	2 .5	3 .3	0 .19	0	0	10	10	­10	100	NBR­H	0 .36	рис . 1
ЭСК 101 .01 .030	НО	1/4"	3 .0	4 .5	0 .27	0	0	6	6	10	100	NBR­H	0 .36	рис . 1

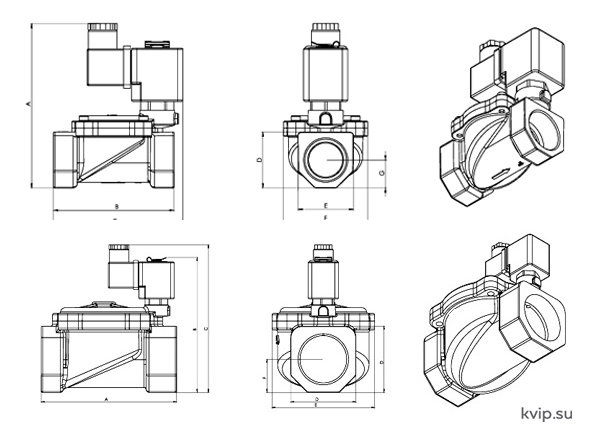

Размеры соленоидного клапана АСТА серии ЭСК 100-101:

Установка клапана АСТА серии ЭСК 100-101:

Установка в любом положении, но наиболее оптимально катушкой вверх.

Доступные опции клапана АСТА серии ЭСК 100-101:

Параметры пользователя могут быть выполнены под заказ.
Под заказ: NPT (ANSi 1.20.3), R (BSPT/ISO 7–1), W (BSP), M (метрическая).
Под заказ: мембрана, седло и уплотнение штока могут быть изготовлены из FPM (ВИТОН) (-10 °C…160 °C), EPDM (-10 °C…140°C).
Под заказ: различные покрытия корпуса, никелерование, различные материалы корпуса, внутренние элементы из нержавеющей стали (для ЭСК101), ручной дублер, седло из нержавеющей стали, с двумя крепежными отверстиями в нижней части клапана.
Под заказ: другое напряжение, частота 60Гц, класс изоляции катушки F (155 °C), фиксация катушки.
Под заказ: с электронным таймером, взрывозащита катушки для работы в зонах 1/21–2/22 (Eex em II T4/T5), материал изоляции катушки –может быть армировано стекловолокном (V0 или V1).
Другие исполнения по запросу.
