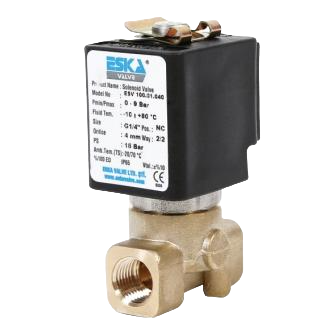

Описание Клапана соленоидного на пар ESV 200-201 прямого действия
Клапана соленоидные ESK 200-201 специально были разработаны для горячего водоснабжения и для установки на паропроводящие системы. Специальная система ребер эффективно отводит тепло, не давая катушке клапана перегреваться. Поставляются клапана соленоидные в двух исполнениях Нормально закрытые и Нормально открытые.Преимущества Клапана соленоидного на пар ESV 200-201 прямого действия
Низкое сопротивление, не требует перепада давления, поворач.катушка 360°, компактная конструкция, малый вес, запатентованная технология, быстрое закрытие и открытие, долгий срок службы. Подробнее о качестве пара читайте в статье на нашем сайте.Технические характеристики Клапана соленоидного на пар ESV 200-201 прямого действия
Среда: пар, перегретая вода и неагрессивные жидкости;Функция безопасности: Нормально-Закрытый (НЗ) (Серия ESV 200) и Нормально-Открытый (НО) (Серия ESV 201);
Тип управления: прямого действия;
Количество ходов: 2/2 (Портов/Позиций);
Размеры: G1/8" – G1/4";
Присоединение: Резьба G (BSPP / ISO 228–1);
Диапазоны давлений: 5 бар;
Температура среды: -10 °С … +160 °С;
Температура окружающей среды: -20 °С – +70 °С;
Время открытия: 25мс;
Время закрытия: 25мс;
Максимальная вязкость: 38cSt или мм2/с;
Максимально допустимое давление: 8 бар;
Не требует минимального перепада давления, внутренняя выпускная система (для ESV 201);
Компактная конструкция;
Уплотнение клапана: кольца круглого сечения;
Напряжение: AC, DC;
Перестановка катушки без демонтажа клапана (независимо AC, DC);
Малые потери давления, низкая потребляемая мощность;
Различные диапазоны расходов, широкий диапазон проходных сечений;
Установка в любом положении, но наиболее оптимально катушкой вверх;
Перед клапаном среду необходимо фильтровать;
Расход (Q) может быть рассчитан, исходя из значений давления, плотности и коэффициента расхода.
В соответствии с 97/23/ЕС Директива на оборудование, работающее под давлением (PED), 2006/95/EEC директива на низковольтное оборудование (LVD), 2004/108/ЕС Директива по электромагнитной совместимости (EMC). Подробнее об устройстве паропровода, Вы сможете узнать в статье на нашем сайте.
| Модель № | Положение | Присоединение | Проходное сечение | Коэффициент расхода Kv | Перепад давления | t° среды | Уплотнение | Масса | |||||
| Min (для АС) | Min (для DC) | Max (для АС) | Max (для DC) | Min | Max | ||||||||
| ЭСК | G | мм | л/мин | м3/ч | Бар | Бар | Бар | Бар | °С | °С | кг | ||
| ЭСК 200.00.018 | НЗ | ’/в" | 1.8 | 1.7 | 0.10 | 0 | 0 | 5 | 5 | -10 | 160 | VITON | 0.35 |
| ЭСК 200.00.025 | НЗ | Vs" | 2.5 | 3.3 | 0.19 | 0 | 0 | 5 | 5 | -10 | 160 | VITON | 0.35 |
| ЭСК 200.00.030 | НЗ | ’/в” | 3.0 | 4.5 | 0.27 | 0 | 0 | 5 | 5 | -10 | 160 | VITON | 0.35 |
| ЭСК 200.00.040 | НЗ | ’/в” | 4.0 | 6.5 | 0.39 | 0 | 0 | 5 | 5 | -10 | 160 | VITON | 0.35 |
| ЭСК 200.00.045 | НЗ | ’/в" | 4.5 | 7.7 | 0.46 | 0 | 0 | 5 | 5 | -10 | 160 | VITON | 0.35 |
| ЭСК 200.00.050 | НЗ | ’/8" | 5.0 | 9.5 | 0.57 | 0 | 0 | 5 | 5 | -10 | 160 | VITON | 0.35 |
| ЭСК 200.00.060 | НЗ | ’/8" | 6.0 | 11.5 | 0.69 | 0 | 0 | 5 | 5 | -10 | 160 | VITON | 0.35 |
| ЭСК 200.01.018 | НЗ | ’/4” | 1.8 | 1.7 | 0.1 | 0 | 0 | 5 | 5 | -10 | 160 | VITON | 0.33 |
| ЭСК 200.01.025 | НЗ | ’/4” | 2.5 | 3.3 | 0.19 | 0 | 0 | 5 | 5 | -10 | 160 | VITON | 0.33 |
| ЭСК 200.01.030 | НЗ | 1/4” | 3.0 | 4.5 | 0.27 | 0 | 0 | 5 | 5 | -10 | 160 | VITON | 0.33 |
| ЭСК 200.01.040 | НЗ | ’/4" | 4.0 | 6.5 | 0.39 | 0 | 0 | 5 | 5 | -10 | 160 | VITON | 0.33 |
| ЭСК 200.01.045 | НЗ | 1/4" | 4.5 | 7.7 | 0.46 | 0 | 0 | 5 | 5 | -10 | 160 | VITON | 0.33 |
| ЭСК 200.01.050 | НЗ | ’/4" | 5.0 | 9.5 | 0.57 | 0 | 0 | 5 | 5 | -10 | 160 | VITON | 0.33 |
| ЭСК 200.01.060 | НЗ | ’/4" | 6.0 | 11.5 | 0.69 | 0 | 0 | 5 | 5 | -10 | 160 | VITON | 0.33 |
| ЭСК 201.00.018 | НО | 1/8” | 1.8 | 1.7 | 0.10 | 0 | 0 | 5 | 5 | -10 | 160 | VITON | 0.38 |
| ЭСК 201.00.025 | НО | ’/8” | 2.5 | 3.3 | 0.19 | 0 | 0 | 5 | 5 | -10 | 160 | VITON | 0.38 |
| ЭСК 201.00.030 | НО | ’/8” | 3.0 | 4.5 | 0.27 | 0 | 0 | 5 | 5 | -10 | 160 | VITON | 0.38 |
| ЭСК 201.01.018 | НО | ’/4" | 1.8 | 1.7 | 0.10 | 0 | 0 | 5 | 5 | -10 | 160 | VITON | 0.36 |
| ЭСК 201.01.025 | НО | ’/4" | 2.5 | 3.3 | 0.19 | 0 | 0 | 5 | 5 | -10 | 160 | VITON | 0.36 |
| ЭСК 201.01.030 | НО | ’/4" | 3.0 | 4.5 | 0.27 | 0 | 0 | 5 | 5 | -10 | 160 | VITON | 0.36 |
Спецификация материалов Клапана соленоидного на пар ESV 200-201 прямого действия
Корпус: латунь;Уплотнение плунжера: VITON;
Изолирующая трубка: нержавеющая сталь (AISI 430FR и AISI 304) для;
ЭСК100, нержавеющая сталь (AISI 430FR и AISI 304) или латунь для ЭСК101;
Плунжер: нержавеющая сталь (AISI 430FR);
Пружины: нержавеющая сталь (AISI 302);
Экранирующая катушка: медь;
Седло: латунь;
Уплотняющие кольца: NBR;
Внутренние части: нержавеющая сталь или латунь.
| Переменный ток (АС) | Постоянный ток (DC) | ||||||
| Модель № | Напряж. | Перемещ. (ВА) | Удержан. (ВА) | Модель № | Напряж. | Холодн. (Вт) | Горяч. (Вт) |
| ЭКО 10.AC.012 | 12В | 30 | 18 | ЭКО 10.DC.012 | 12В | 16 | 12 |
| ЭКО 10.AC.024 | 24В | 30 | 18 | ЭКО 10.DC.024 | 24В | 16 | 12 |
| ЭКО 10.AC.048 | 48В | 30 | 18 | ЭКО 10.DC.048 | 48В | 16 | 12 |
| ЭКО 10.AC.110 | 110В | 30 | 18 | ЭКО 10.DC.110 | 110В | 16 | 12 |
| ЭКО 10.AC.230 | 230В | 30 | 18 | ЭКО 10.DC.230 | 230В | 16 | 12 |
