Описание

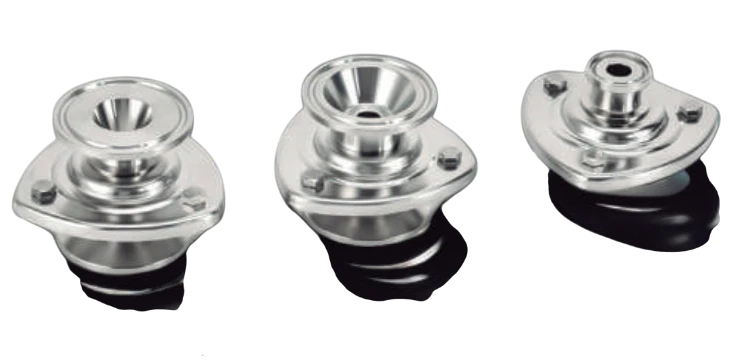

Термостатический, капсульный, уравновешенный по давлению конденсатоотводчик UTC BPST7S предназначен для отвода конденсата в системах высокой чистоты с минимальной вероятностью скапливания конденсата внутри корпуса. Применения могут включать стерилизационные барьеры, дренажи, CIP / SIP, отвод конденсата от реакторов и другого оборудования. Конденсатоотводчик изготовлен из нержавеющей стали марки 316L и имеет седло с уклоном, гарантирующим полный дренаж корпуса во время работы. Термостатическая капсула чувствительна к изменению температуры конденсата и открывается при переохлаждении всего на несколько градусов относительно температуры насыщения. Внутренние поверхности имеют полировку 0.6 мкм RA. По спецзаказу могут поставляться конденсатоотводчики с полировкой внутренних деталей 0.2-0.4 мкм RA и внешних поверхностей 0.6 мкм RA.Как выбрать конденсатоотводчик, вы можете узнать в статье на нашем сайте.
Технические характеристики
|
Модель |
BPST7S |
|
Тип соединения с трубопроводом |
Быстросъёмное Tri-clamp, под сварку или резьба |
|
Номинальный диаметр |
¼", ½", ¾", 1", 1¼" и 1½" (DN8, DN15, DN20, DN25, DN32 и DN40) |
|
Номинальное давление |
PN10 |
|
Максимальное рабочее давление насыщенного пара |
0.8 МПа |
|
Максимальный перепад давления |
0.6 МПа |
|
Максимальная рабочая температура (TMO) |
176°C |
Материалы
|
№ |
Наименование |
Материал |
|
1 |
Корпус (верхняя часть) |
Сталь нержавеющая 316L |
|
2 |
Корпус (нижняя часть с седлом) |
Сталь нержавеющая 316L |
|
3 |
Уплотнение |
FKM |
|
4 |
Капсула |
Сталь нержавеющая 316L |
|
5 |
Болты и гайки |
Сталь нержавеющая 304 |
|
6 |
Пружина |
Сталь нержавеющая 316L |
Узнать как правильно установить конденсатоотводчик, вы можете в статье на нашем сайте.
Размеры, мм
|
DN |
15 |
||||||||
|
|
A |
D |
d |
H |
E |
C |
B |
G |
F |
|
DN8 (¼") |
76 |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
|
DN15 (½") |
25.2 |
9.4 |
49 |
12.7 |
40 |
109 |
27 |
58 |
|
|
DN20 (¾") |
25.2 |
15.75 |
19.05 |
27 |
74 |
||||
|
DN25 (1") |
50.5 |
22.1 |
53 |
25.4 |
41 |
95 |
|||
|
DN32 (1¼") |
28.45 |
-- |
-- |
-- |
-- |
-- |
|||
|
DN40 (1½") |
34.8 |
-- |
-- |
-- |
-- |
-- |
|||
Пропускная способность
