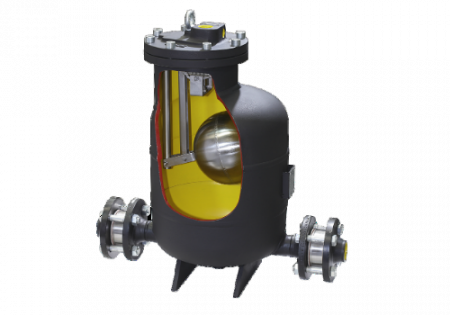

ADCAMAT PPO-14 Насос конденсатный

Описание ADCAMAT PPO-14 Насоса конденсатного

ADCAMAT PRO производится из углеродистой стали (по запросу возможно исполнение с корпусом из нержавеющей стали) и рекомендуется для перекачки высокотемпературных жидкостей, таких как конденсат, масла и других жидкостей. Насос начинает работать, как только перекачиваемая среда поступает в корпус и автоматически прекращает работу в случае ее отсутствия.

При определенных условиях насос может использоваться для перекачки жидкости из закрытых емкостей, находящихся под вакуумом. Насос может приводиться в действие давлением пара, сжатого воздуха или других газов и может использоваться для перекачки любых видов неагрессивных жидкостей. Не требует электричества, идеально подходит для работы в пожаро-, взрывоопасных зонах.

Насосы просты в монтаже, надежная конструкция и принцип работы позволяют существенно снизить затраты на их обслуживание. Подробнее о том, зачем нужна станция сбора и возврата конденсата, читайте в статье на нашем сайте.

Тип присоединения может быть как фланцевый, так и с внутренней резьбой (используются резьбовые фланцы).

Вас могут заинтересовать:

• Наш кейс – подбор установки сбора и возврата конденсата для нефтеперерабатывающего предприятия;
• Узлы конденсатные UNIADCA CTS4U;
• Установка сбора и возврата конденсата ADCAMAT POP-K(S).

Принцип действия ADCAMAT PPO-14 Насоса конденсатного

Жидкость под действием силы тяжести (самотеком) поступает в корпус через обратный клапан, установленный на входе в насос. Заполняя корпус, жидкость поднимает поплавок, который, доходя до верхнего положения в свою очередь через рычажный механизм открывает клапан подачи управляющей среды, вследствие чего пар или сжатый воздух поступает в корпус насоса. Давление в насосе начинает подниматься до тех пор, пока не превысит противодавление в системе. О том, как использовать конденсат с пользой, читайте в нашей статье.

Под действием давления жидкость открывает обратный клапан, установленный на выходе из насоса, и отводится в дренажный трубопровод. Обратный клапан, установленный на входе в насос, препятствует попаданию конденсата в подающий трубопровод. Как только поплавок опустится ниже минимально допустимого уровня, рычажный механизм закрывает клапан подачи управляющей среды и открывает клапан, выпускающий воздух из корпуса насоса, чтобы не препятствовать заполнению жидкостью из подающего трубопровода. Определить реальный расход перекачиваемой жидкости можно с помощью механического счетчика циклов срабатываний (поставляется по запросу), который может быть установлен в крышке насоса. Зная объем жидкости, помещающийся в насосе за один цикл и количество срабатываний, можно получить информацию по расходу за интересующие Вас промежутки времени.

Основные свойства

Особенность	Не требуется подача электроэнергии
Опции	Полностью из нержавеющей стали
	Указатель уровня
	Счетчик циклов срабатывания
Применение	Перекачка конденсата, высокотемпературных жидкостей
Исполнения	ADCAMAT PPО-14S – из углеродистой стали (корпус из углеродистой стали проходит пескоструйную обработку, имеет металлизированное и лакокрасочное покрытие)

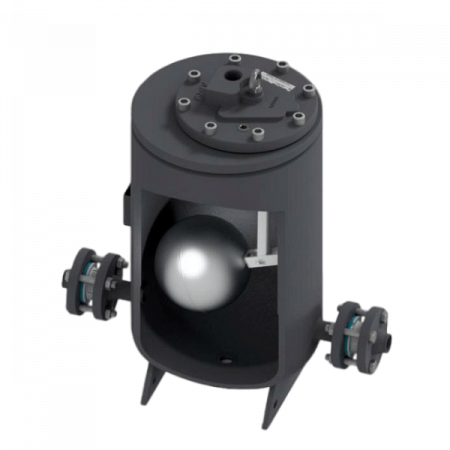

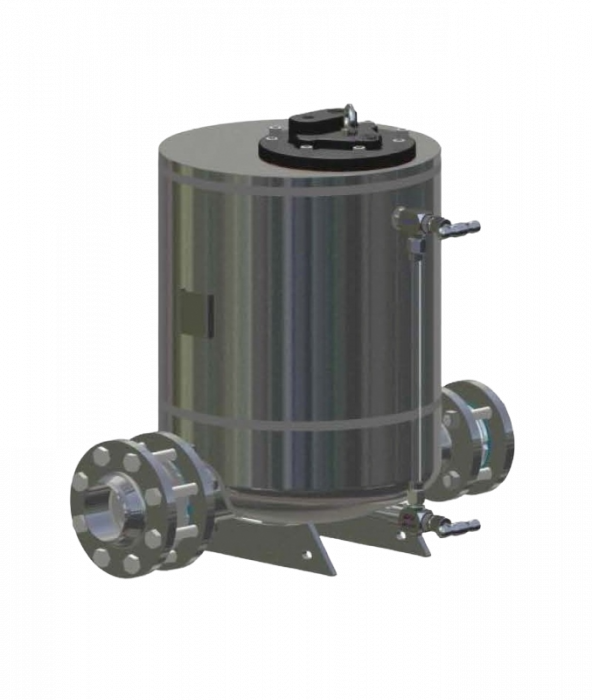

	ADCAMAT PPО-14SS – из нержавеющей стали
Типоразмеры	DN25; DN40; DN50; DN80 x 50
Тип присоединений	Фланцевое EN1092–1 PN16. Специальные фланцы по запросу. Внутренняя резьба ISO 7/1 Rp (BS21)
Установка	Горизонтальная
Управляющая среда	Пар или сжатый воздух

Счетчик циклов срабатывания поставляется по запросу, может быть установлен непосредственно на крышке насоса или при необходимости (для удобного считывания информации) может быть поднят над насосом на высоту не более одного метра с использованием трубы 1/2".

Ограничения по применению

Минимальная плотность	0,80 кг/дм3
Номинальное давление	16 бар
Максимальная вязкость	5* Engler
Макс. давлен. управляющей среды	10 бар
Мин. давление управляющей среды	1 бар
Расход насоса за 1 цикл DN25 to DN50	16 литров

Ограничения по применению*

PPO-14S			PPO-14SS
Характеристика	Давл., бар	Темп., °C	Характеристика	Давл., бар	Темп., °C
PN16	16	50	PN16	16	50
	14	100		16	100
	13	195		13	195
	12	250		12	250
ANSI Cl. 150	16	50	ANSI Cl. 150	16	50
	13	195		13	195

* в соответствии с EN 1092:2007

Мин. рабоч. темп.: -10°C. Тип исполнения: ASME VIII.

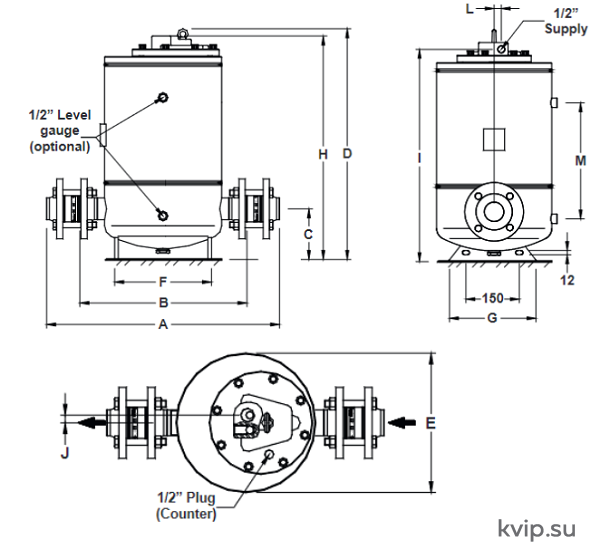

Габаритные размеры, мм

DN	А*	В	С	D	Е	Г	G	Н	1	J	L	М	Вес, кг	Объем, дм3
25	578	444	140	640	323	268	250	617	598	17	18	327	75	32,2
40	615	454	140	640	323	268	250	617	598	17	18	327	72	32,3
50	644	460	140	640	323	268	250	617	598	17	18	327	66	32,5

* А - с приварными воротниковыми фланцами EN 1092-1.

Габаритные размеры могут отличаться, если запрашиваются резьбовые фланцы.

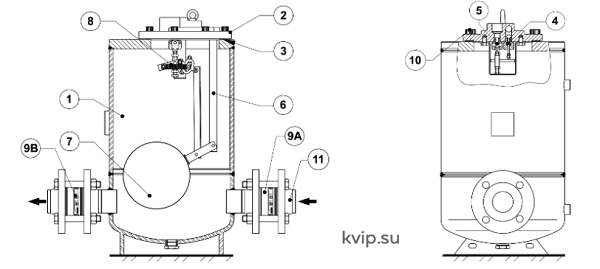

№	Наименование	Материал PPO14S	Материал PPO14SS
1	Корпус насоса	P265GH / 1.0425; P235GH / 1.0345; S235JR / 1.0038	AISI 316 / 1.4401; AISI 304 / 1.4301
2	Крышка	GJS-400-15 / 0.7040	AISI 316 / 1.4401;AISI 304 / 1.4301
3	*Прокладка крышки	Безасбестовое	Безасбестовое
4	*Впускной клапан с седлом (в сборе)	Нержавеющая сталь	Нержавеющая сталь
5	*Выпускной клапан с седлом (в сборе)	Нержавеющая сталь	Нержавеющая сталь
6	Внутренний рычажный механизм	Нержавеющая сталь	Нержавеющая сталь
7	*Поплавок	Нержавеющая сталь	Нержавеющая сталь
8	*Пружины в сборе (2 шт.)	Инконель	Инконель
9.1	*RD40 выпускной обратный клапан	A351 CF8M / 1.4408	A351 CF8M / 1.4408
9.2	*RD40 впускной обратный клапан	A351 CF8M / 1.4408	A351 CF8M / 1.4408
10	Болты	Сталь 8.8	Нержавеющая сталь A2-70
11	**Фланцы PN16 EN 1092–1	P250GH / 1.0460	AISI 316 / 1.4401

* Поставляемые запасные части.
** Приварные воротниковые фланцы DIN. Резьбовые фланцы поставляются по запросу.

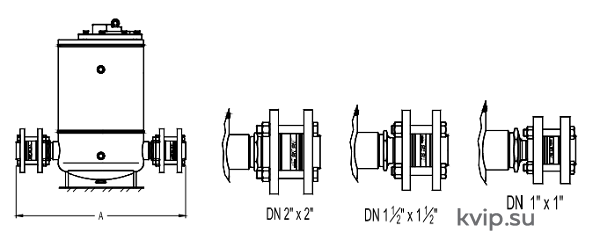

Резьбовой насос с резьбовыми ответными фланцами - размеры (мм)

Размер насоса	А*
	EN PN 16/40	ANSI 150 lbs	ANSI 300 lbs
DN 1" x 1"	595	574	593
DN 1 1/2" x 1 1/2"	621	601	617
DN 2" x 2"	641	624	640

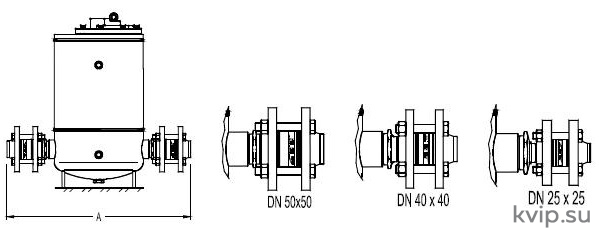

Резьбовой насос и воротниковые ответные фланцы - размеры (мм)

Размер насоса	A*
DN	EN PN 16/40	ANSI 150 lbs	ANSI 300 lbs
DN 25x25	619	650	663
DN 40x40	647	681	694
DN 50x 50	669	700	713

Для уточнения размеров обращайтесь к представителю в вашем регионе.

Подбор и установка ADCAMAT PPO-14 Насоса конденсатного

Пропускная способность насоса подбирается в зависимости от:

• Расхода конденсата (кг/ч);
• Давления рабочей (управляющей) среды: пар, сжатый воздух или другие газы;
• Высоты подъема насоса или полного противодавления, которое насос должен преодолеть. Полное противодавление состоит из вертикального подъема линии после насоса (для пересчета давления в высоту столба жидкости используем коэффициент 0,0981 б/м), плюс давление в конденсатопроводе, плюс потери на трение;
• Высота напора (рекомендуется 300 мм). Если высота отлична от 300 мм, то полученная производительность должна быть умножена на коэффициент из соответствующей таблицы.

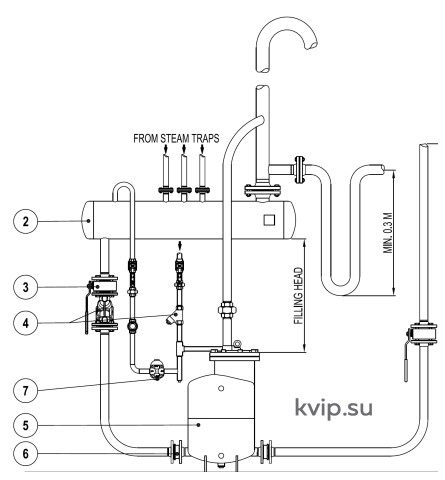

Пример установки

№	Наименование
2	Ресивер
3	Шаровой кран
4	Фильтр
5	Насос
6	Обратный клапан RD40
7	Конденсатоотводчик

Рисунок показывает пример установки механического насоса ADCAMAT. Для более подробных деталей и инструкций свяжитесь, пожалуйста, с поставщиком.

Ресивер рекомендуется для временного хранения жидкости и предотвращения затопления оборудования, пока насос перекачивает жидкость. Некоторые размеры ресивера приведены в таблице.

Предполагаемый размер ресивера

Размер насоса	25x25	40x40	50х50
Размер труб на 1 м длины	6"	6"	8"

Поправочный коэффициент для разной высоты напора (заполнения)

Типоразмер насоса, мм	Высота напора, мм
	150	300	600	900
DN 25x25	0,7	1	1,2	1,35
DN 40x40	0,7	1	1,2	1,35
DN 50x50	0,7	1	1,2	1,35

Увеличивающие производительность коэффициенты для управляющей среды, отличной от пара (для сжатого воздуха или газов)

Коэффициент	% отношения полного противодавления к рабочему давлению управляющей среды газа (BP/MP)
	10	30	50	70	90
	1,04	1,08	1,12	1,18	1,28

Производительность насоса с напором 300 мм, кг/ч*

Давление управляющей среды, бар	Общий напор, бар	DN 25x25	DN 40x40	DN 50x50
1	0,35	840	1490	2320
2		1030	1520	3160
3		1140	1640	3560
4		1180	1680	3840
5		1240	1740	3910
6		1270	1760	3940
8		1300	2200	3990
10		1310	2205	4000
2	1	805	1560	2550
3		940	1790	2990
4		1080	1930	3160
5		1110	2010	3200
6		1140	2090	3250
8		1180	2190	3280
10		1190	2200	3320
3	2	780	1495	2470
4		900	1690	2620
5		1000	1820	2830
6		1040	1910	2860
8		1100	2010	2880
10		1110	2060	2900
4	3	740	1400	2360
5		860	1545	2540
6		910	1675	2560
8		970	1805	2590
10		980	1850	2650
5	4	720	1335	2280
6		820	1480	2460
8		910	1675	2500
10		930	1760	2540
6	5	680	1290	2080
8		740	1530	2180
10		810	1630	2220
7	6	660	1230	1880
8		730	1370	1940
10		820	1490	2150

* Исходя из удельного веса жидкость 0,9-1,0.

Расход конденсата, кг/ч	1800
Напор, мм	150
Управляющая среда	Сжатый воздух
Давление, бар	8
Высота подъема после насоса, м	6
Давление в сливной трубе, бар	1,5
Перепад давления на трение	Незначительный

Решение:

• Полное противодавление: 1,5 + (6 м х 0,0981) = 2,09 бар. Подбор насоса (пар – управляющая среда) при давлении 8 бар и обратном давлении 3 бар, насос DN 50х50 имеет производительность 2590 кг/ч, согласно таблице;
• Коэффициент для высоты напора: если напор составляет 150 мм, поправочный коэффициент из таблицы равен 0,7. Приведенная производительность равна 2590 кг/ч×0,7 = 1813 кг/ч;
• Коэффициент для воздуха в качестве управляющей среды: % противодавления 2,09 бар/8 бар = 30%. Поправочный коэффициент из таблицы равен 1,08. Приведенная производительность равна 1813 кг/ч×1,08 = 1958 кг/ч, и поэтому рекомендуется насос DN 50х50.

Типовые решения для ADCAMAT PPO-14 Насоса конденсатного

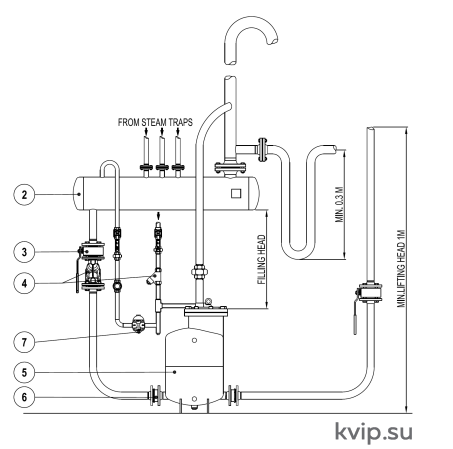

Установка сбора и возврата конденсата – открытая система. Насос удаляет высокотемпературный конденсат без проблем, связанных с кавитацией.

Внимание: вентиляционная линия должна быть нестесненной и сливаться самотеком в ресивер.

Основные элементы

№	Наименование
2	Ресивер
3	Шаровой кран
4	Фильтр
5	Насос
6	Обратный клапан RD40
7	Конденсатоотводчик
8	Воздухоотводчик

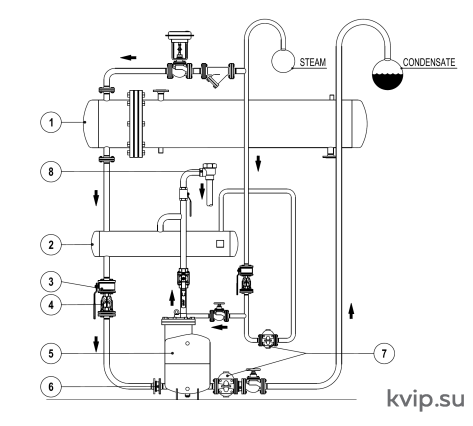

Установка сбора и возврата конденсата под давлением – закрытая система в сочетании с конденсатоотводчиком. Если давление пара превосходит противодавление, тогда конденсатоотводчик стабильно работает. Если наоборот, тогда насос начинает работать, отводя конденсат перекачиванием через поплавковый конденсатоотводчик.

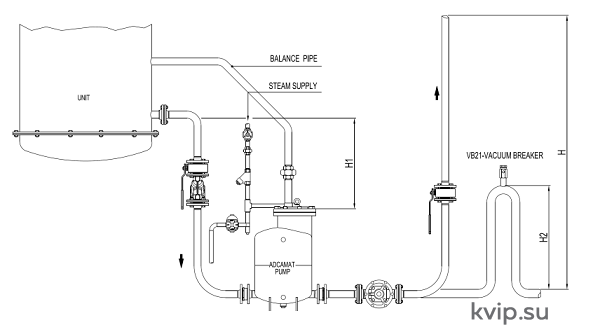

Дренаж установки, работающей под вакуумом (макс. 0,2 бар абс). Напор H1 (высота заполнения) должен иметь диапазон между 1 и 2 метрами. Суммарный напор H должен быть минимально возможным, но не менее 1 метра (иначе потребуется сифон, как показано на примере H2). Используйте пар в качестве рабочей среды (макс. давление 2–3 бар).
