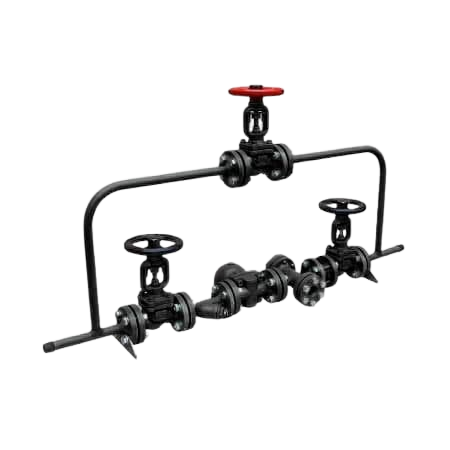

Описание узла отвода конденсата АСТА серии УОК
Узел отвода конденсата УОК – это комплект оборудования, предназначенный для эффективного отвода конденсата из паровых линий. Ознакомиться с устройством редукционного узла, Вы сможете в статье на нашем сайте.Характерными элементами узла являются:
- конденсатоотводчик для автоматического отвода конденсата;
- запорная арматура для перекрытия линии конденсатоотвода;
- смотровое стекло для визуального контроля за процессом;
- фильтр для очистки рабочей среды в целях защиты оборудования от преждевременного износа;
- обратный клапан для предотвращения попадания обратного потока.
Основные области применения узла отвода конденсата АСТА серии УОК
- дренаж паропроводов насыщенного и перегретого пара;
- отвод конденсата от теплообменных аппаратов и технологического оборудования;
- пароспутники, паровые регистры и другое оборудование обогрева Каждый узел отвода конденсата УОК проектируется в зависимости от индивидуальных особенностей работы конкретной пароконденсатной системы заказчика.
Варианты конструкции узла отвода конденсата АСТА серии УОК
- пространственная компоновка узла в зависимости от системы заказчика;
- байпасная линия с запорно-регулирующим вентилем для проведения ремонтных работ;
- исполнение узла с перекачивающим конденсатоотводчиком или конденсатным насосом. Подробнее о том, как использовать конденсат с пользой, Вы сможете узнать в статье на нашем сайте.;
- конденсатоотводчик с дополнительными опциями в целях сокращения затрат на обслуживание (защита от размораживания, ручная вентиляция конденсатоотводчика, ручное дренирование);
- комплектация узла с универсальным коннектором, который позволяет расположить конденсатоотводчик в правильном положении на трубопроводе горизонтальной или вертикальной ориентации.
Также по запросу заказчика возможна поставка узла на основе:
- сепаратора для осушения насыщенного пара;
- парового коллектора (гребенки) для сбора и распределения пара от котла;
- отделителя пара вторичного вскипания (для теплообменного оборудования) или расширителя продувок (для котлового оборудования) в целях повышения энергоэффективности паровой системы;
- подъемного сосуда для вертикальной установки конденсатоотводчика при потоке снизу вверх.
Технические характеристики узла отвода конденсата АСТА серии УОК
| Номинальный диаметр DN | 15 – 150 |
|---|---|
| Условное давление PN | 16 – 160 бар |
| Максимальная температура рабочей среды | 525 °С |
| Пропускная способность (один конденсатоотводчик в узле) | До 172900 кг/ч |
| Тип присоединения на входе и выходе узла | Фланцевый, резьбовой, под приварку |
| Направление потока рабочей среды | Горизонтальное, Вертикальное |
| Материальное исполнение | Чугун, углеродистая сталь, нержавеющая сталь |
| Климатическое исполнение | УХЛ1, У1, У3.1 по ГОСТ 15150-69 |

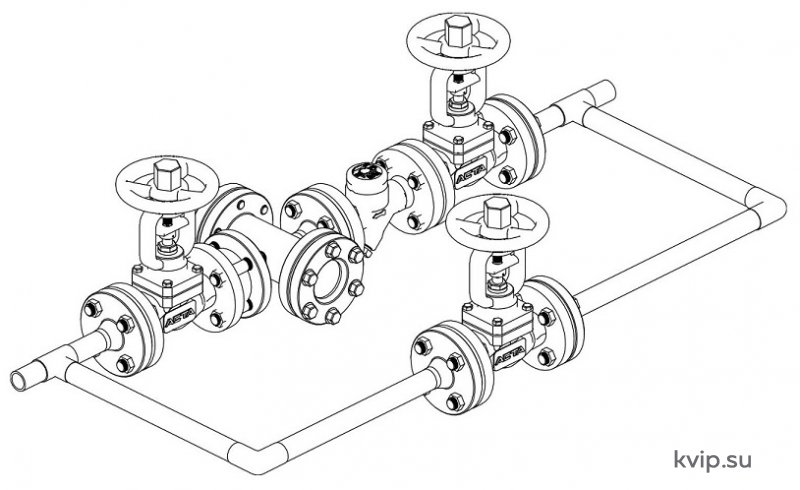

Узел отвода конденсата УОК в комплектации с термодинамическим конденсатоотводчиком и байпасной линией:

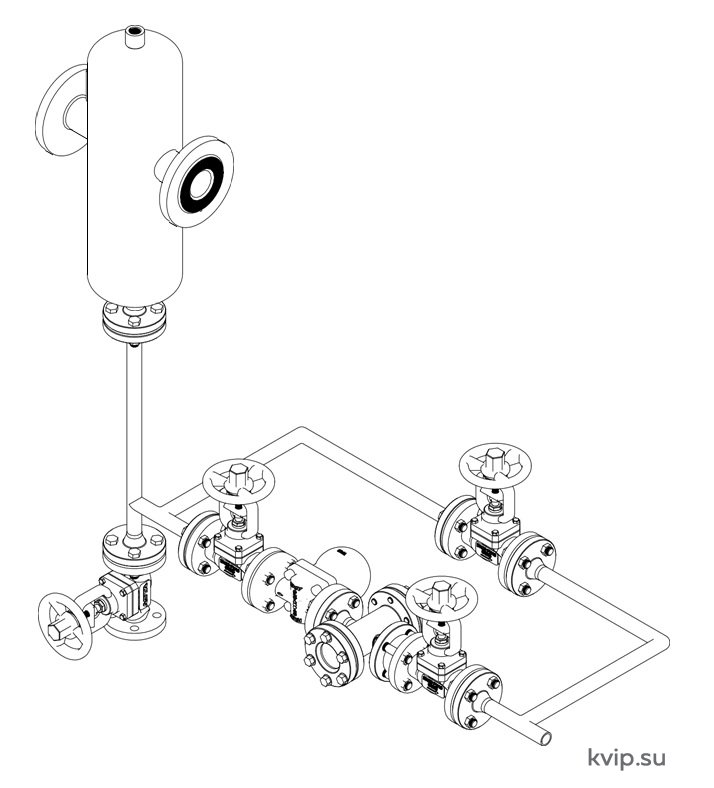

Узел отвода конденсата УОК в комплектации с поплавковым конденсатоотводчиком, байпасной линией и сепаратором пара:
