Описание WiseCond M Системы возврата конденсата на базе механических насосов
Система (установка) сбора и возврата конденсата WiseCond М на базе механических насосов (привод паром/ воздухом/другими нейтральными газами) рекомендуется для сбора и перекачки горячего конденсата для повторного использования в питательном тракте котлов или ином технологическом процессе. Не требует электричества. Подробнее о том, зачем нужна станция сбора и возврата конденсата, и какую лучше выбрать, читайте в статье на нашем сайте.WiseCond М — энергоэффективная технология, позволяющая использовать тепло конденсата водяного пара в технологическом процессе, а также уменьшить затраты на потребление и подготовку питательной воды, что особенно актуально в системах, потребляющих воду из городской сети. О том, как использовать конденсат с пользой, Вы сможете узнать в нашей статье.
Опции WiseCond M Системы возврата конденсата на базе механических насосов
- Управление системой по уровню в деаэраторе (связь с существующей системой);
- Установка счетчика расхода конденсата;
- Система контроля качества конденсата;
- Патрубки, ресивер, рама и арматура из нержавеющей стали.
Принцип действия WiseCond M Системы возврата конденсата на базе механических насосов
Перекачиваемая жидкость из «атмосферного» ресивера (бака) безнапорным потоком поступает в корпус насоса через обратный клапан. Жидкость, заполняя полость насоса, приводит в действие поплавковый механизм, который при максимальном заполнении открывает клапан подачи рабочей среды (пар, газ). Давлением рабочей среды перекачиваемая жидкость вытесняется в конденсатную линию, расположенную за насосом.Уровень жидкости в насосе снижается — поплавковый механизм закрывает подающий клапан и открывает клапан, связывающий насос с атмосферой. Жидкость снова заполняет корпус насоса, и цикл повторяется. Обратного тока жидкости не происходит благодаря двум обратным клапанам, включенным в обвязку насоса.
Установка состоит из конденсатного бака (ресивера), металлической опорной рамы, механических насосов, запорной арматуры и трубной обвязки для соединения элементов установки. По умолчанию, присоединительные диаметры конденсатных линий к ресиверу (2 шт.) — фланец DN 50, патрубок для выпуска в атмосферу — фланец DN 80.

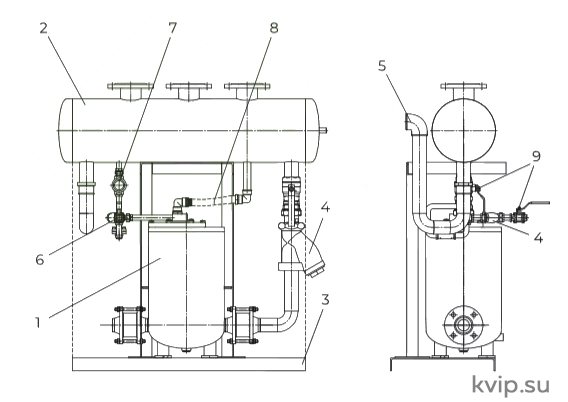

Спецификация материалов WiseCond M Системы возврата конденсата на базе механических насосов
| 1 | Конденсатный насос | Сталь/чугун |
|---|---|---|
| 2 | Ресивер | Сталь |
| 3 | Металлическая рамка | Сталь |
| 4 | Фильтр | Чугун/Сталь |
| 5 | Перелив | Сталь |
| 6 | Конденсатоотводчик | Сталь |
| 7 | Смотровое стекло | Латунь/Сталь |
| 8 | Гибкий шланг | Нержавеющая сталь |
| 9 | Шаровой кран | Сталь |

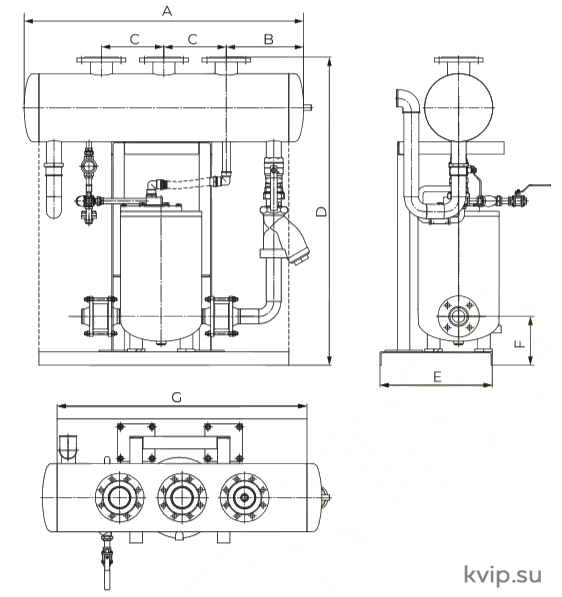

| Система** | Диаметр насоса | А | В | С | D | Е | F | С |
|---|---|---|---|---|---|---|---|---|
| WiseCond М-Р-1-1-25Х25-П - 6,0/3,0/900* | 25 | 990 | 258 | 250 | 1180 | 450 | 237 | 1000 |
| WiseCond М-Р-1-1-40x40-П - 6,0/3,0/1600* | 40 | 1090 | 285 | 250 | 1180 | 450 | 237 | 1000 |
| WiseCond M-P-l-l-50x50-П - 6,0/3,0/2500* | 50 | 1200 | 339 | 250 | 1180 | 450 | 237 | 1000 |
| WiseCond М-Р-1-1-80х50-П - 6,0/3,0/3200* | 80 | 1330 | 310 | 325 | 1500 | 630 | 255 | 1130 |

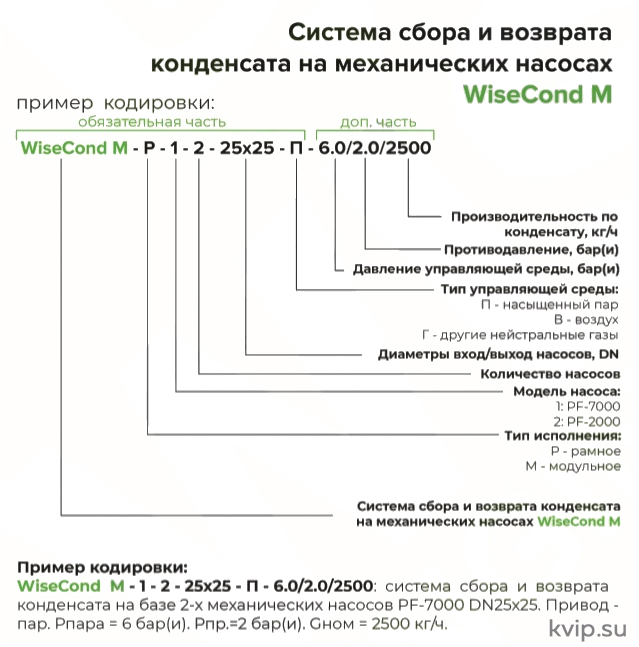

*Доп. часть кодировки указывается справочно. При самостоятельном подборе системы рекомендуется указывать доп. часть кодировки для последующей проверки производителем.
** Производитель оставляет за собой право менять габаритные размеры без уведомления.
