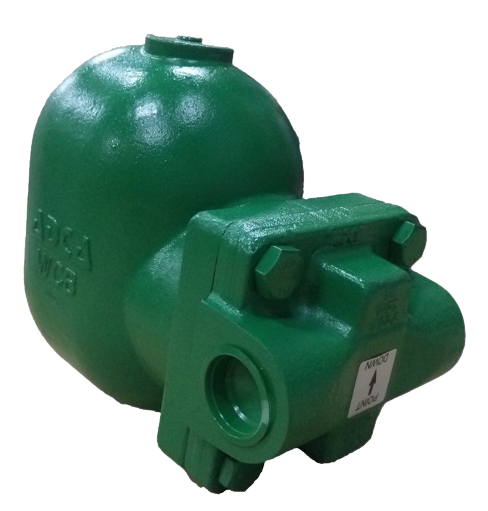

Описание ADCA AE32 DN25 Воздухоотводчика автоматического для жидкостных систем
ADCA AE32 служит для удаления воздуха из систем тепло и водоснабжения. Предназначен для не коррозионных систем с плотностью не менее 0,75кг/дм3. Подробнее о том, нужны ли автоматические воздухоотводчики для пара в пароконденсатной системе, читайте в нашей статье.Данная модель может использоваться в комбинации с другими воздухоотводчиками, сепараторами, а также непосредственно монтироваться в трубопроводы в местах скопления воздуха. Присоединение резьбовое или фланцевое для установки на горизонтальный и вертикальный трубопроводы. Узнать о воздухоотводчиках для паровых систем, Вы сможете в статье на нашем сайте.
Основные свойства ADCA AE32 DN25 Воздухоотводчика автоматического для жидкостных систем
|
ОПЦИИ: |
Встроенный фильтр (только для горизонтального исполнения) |
|
ПРИМЕНЕНИЕ: |
Системы тепло- и водоснабжения |
|
ИСПОЛНЕНИЕ: |
AE 32-17 |
|
ТИПОРАЗМЕРЫ: |
DN 1”, DN 25 |
|
Внутренняя резьба ISO 7/1Rp(BS21) |
|
|
Фланцы по EN 1092 -1or ANSI |
Установка ADCA AE32 DN25 Воздухоотводчика автоматического для жидкостных систем
Горизонтальная или вертикальная (по запросу) установка в местах предполагаемого скопления воздуха. Выпуск воздуха должен осуществляться в пространство безопасное для персонала.| Мин. Плотность жидкости | 0,75 кг/дм 3 |
|---|---|
| Макс. Рабочее давление-АЕ32-17 | 17 бар |
| PN 40 | Категория |
|---|---|
| DN25-DN1" | 1 (СЕ Marked) |
| ФЛАНЦЫ PN40/ANSI 300* | ФЛАНЦЫ ANSI 150** | МАКС. ТЕМПЕРАТ |
| МАКС.ДАВЛЕНИЕ | МАКС.ДАВЛЕНИЕ | |
| 37,1 бар | 15,4 бар | 100 °C |
| 33,3 бар | 13,8 бар | 200 °C |
| 30,4 бар | 12,1 бар | 250 °C |
| 27,6 бар | 10,2 бар | 300 °C |
ТМО - Макс, рабочая температура 200 °C
* В соотв. с EN 1092-1:2007; “ В соотв с EN 1759-1:2004
Огранич.давл. корпуса PN40 или ниже, в соотв. с типом присоединения. PN40 для резьбы и сварки SW и BW.
| ТИП | DN | ПЕРЕПАД ДАВЛЕНИЯ (бар) | ||||||||
| 0,5 | 1 | 2 | 4 | 6 | 8 | 10 | 13 | 17 | ||
| АЕ32-17 | Г-25 | 75 | 120 | 240 | 420 | 535 | 720 | 870 | 1200 | 1380 |
При увеличении температуры на 15 °C необходимо умножить на: 288/(273 + Т), где Т - существующая температура (°C) в системе.

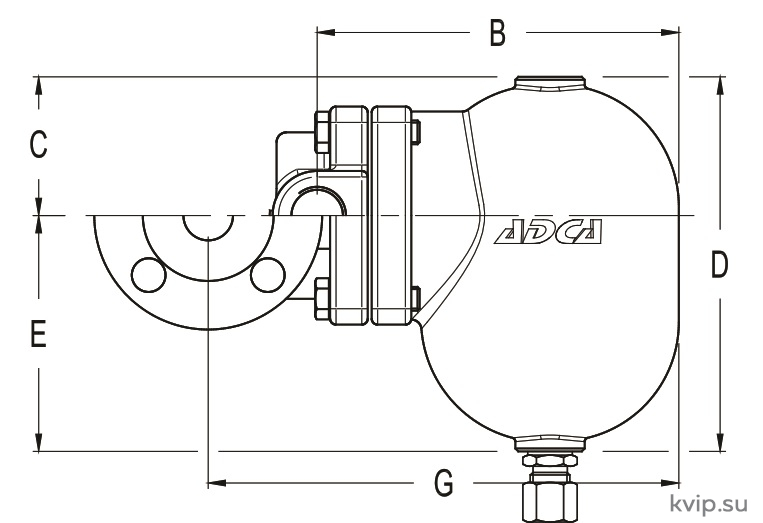

| Резьба | EN PN 16/40 | EN PN 16/40 * | ||||||||||
| DN | А | В | С | D | Е | Масса кг | F | G | Масса кг | F | В | Масса кг |
| 25-1" | 120 | 195 | 80 | 190 | 110 | 9 | 160 | 248 | 11,3 | 230 | 195 | 12 |
| ANSI 150 | ANSI 150* | ANSI 300 | ANSI 300 * | ||||||||
| F | G | Масса кг | F | В | Масса кг | F | G | Масса кг | F | В | Масса кг |
| 160 | 248 | 11 | 230 | 195 | 11,2 | 160 | 248 | 11,3 | 230 | 195 | 12,8 |

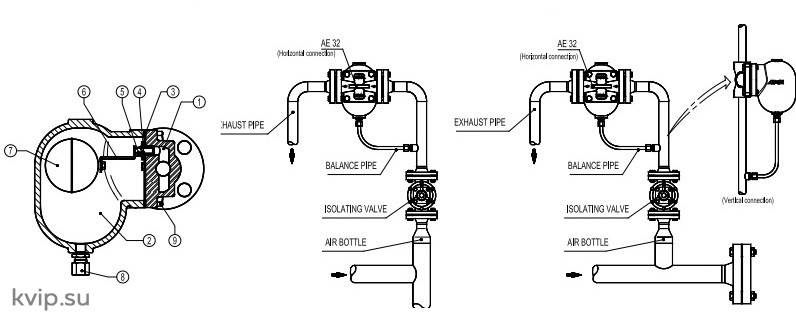

Спецификация материалов ADCA AE32 DN25 Воздухоотводчика автоматического для жидкостных систем
| №. | Наименование | Материалы |
|---|---|---|
| 1 | Корпус | GP240GH/ 1.0619 |
| 2 | Крышка | GP240GH/ 1.0619 |
| 3 | ’Уплотнение | Нерж.сталь / Графит |
| 4 | ’Седло | AISI410/1.4006 |
| 5 | ’Плунжер | AISI410/1.4006 |
| 6 | ’Рычаг | AISI304/1.4301 |
| 7 | ’Поплавок | AISI 304/1.4301 |
| 8 | Компрессион.фитинг | Fe/Zn 12-ISO 2081 |
| 9 | Болты | Сталь 8.8 |
