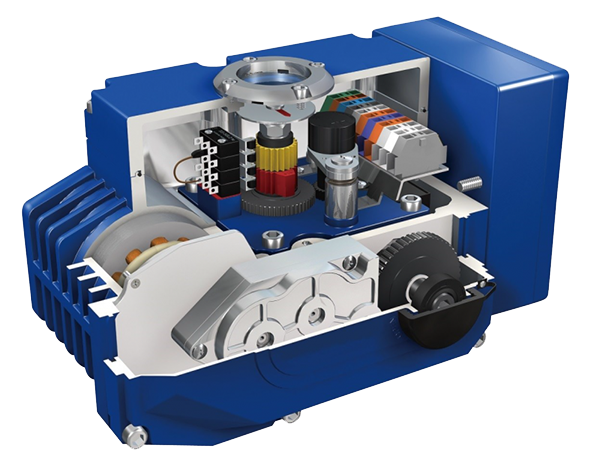

Описание AR01E Электрический привод
- Компактный металлический антивандальный корпус с защитой IP67;
- 17 типов приводов с усилием от 30 до 6.000 Нм;
- Напряжение 220V/50Hz, 380V/50Hz, 24V/DC, 110V/DC;
- Стандарт присоединения арматуры ISO5211;
- Угол поворота 0°～90°, под заказ 0°～270°;
- Штатно установлены концевые выключатели, ручной дублёр, визуальный индикатор;
- Гарантия на оборудование - 12 месяцев.
- на низкую температуру окр. среды (от -40°C);
- со встроенным потенциометром или позиционером, управляющий сигнал 4-20мА или 0-10VDC;
- с сигналом обратной связи 4-20мА;
- быстродействующее исполнение от 2,8 сек;
- защита IP68, погружение до 10 м на 250 часов.
Читайте в наших статьях:
Кто из Российских производителей способен заменить Danfoss
Ждите, авось переведем или как банки РФ переводы выполняли
Электроприводы AR01E широко применяются в самых различных областях промышленности:
- в нефтяной сфере, в переработке;
- в химической промышленности;
- при очистке воды, водоподготовке;
- в теплоэнергетике, на электростанциях;
- в лёгкой промышленности;
- в пищевой и других отраслях.
Основные технические характеристики
- Корпус - корпус сделан из алюминиевого сплава прошедшего анодное окисление, с полиэстровым порошковым покрытием. Имеет устойчивую стойкость к коррозии, класс защиты: IP67 (IP68 – опция). Конструкция огнестойкая и может выдержать разрушение при возникновении внутреннего искрообразования или взрыва;
- Электродвигатель полностью закрытый асинхронный с короткозамкнутым ротором имеет компактное размещение, большой вращающий момент и маленькую инерционную силу. Уровень изоляции F-класса с тепловой защитой, отключение +110°С ±5°C/включение +97°С ±5°С;
- Температура окружающей среды при эксплуатации: стандартная -20°C +70°C, морозоустойчивая от -40°C +70°C;
- Ручной дублер используется при отсутствии напряжения, при аварийной ситуации. Дизайн ручки безопасный, надёжный, энергосберегающий. Ручка зафиксирована на корпусе привода снизу, и не мешает при эксплуатации;
- Визуальный индикатор – надёжно встроен в центре верхней крышки, имеет выпуклый зеркальный дизайн, влагостойкий, с информативной панелью для наблюдения;
- Обогреватель встроенный, используется для поддержания рабочей температуры в холодное время года, помогает избежать конденсации влаги внутри корпуса;
- Герметизация - IP67, дополнительная опция - IP68;
- Концевые выключатели – электромеханические, тип «сухой контакт», SPDT 250V/10A. Электрическими концевыми выключателями и электрическими ограничителями поворота управляют кулачки. Рабочее положение кулачков выставлено точно на угол 0° и 90° и при настройке не требует чрезмерных усилий;
- Механический ограничитель стопора регулируемый, безопасный, надёжный;
- Автоблокировка - точный червяк и червячная передача эффективно передают большой вращающий момент, обеспечивают малошумность (максимально 50 дБ). Стабильные и надёжные детали механизма передачи служат долго, предотвращают инверсию и не требуют дополнительного обслуживания и смазки;
- Установка - присоединительный размер приводов соответствует международному стандарту IS05211/DIN3337;
- Напряжение - управляющая цепь может быть однофазной или трёхфазной, расположение клемм продумано и компактно, все присоединения могут быть вынесены в отдельный блок, в зависимости от требований клиента.
Эксплуатационные характеристики
|
Модель |
Мах. момент Nm |
Время откр/закр | Вал привода | Мощность Вт |
Ток A (220В/50) |
ISO5211 | Вес кг | |
| Квадрат | Глубина | |||||||
| AR01E003 | 30 | 20 | 11х11 | 15,5 | 8 | 0,15 | F03-F05 | 2,1 |
| AR01E005 | 50 | 30 | 14х14 | 18 | 10 | 0,25 | F05/F07 | 3,6 |
| AR01E008 | 80 | 30 | 14х14 | 18 | 10 | 0,25 | F05/F07 | 3,6 |
| AR01E010 | 100 | 30 | 17х17 | 22,5 | 15 | 0,35 | F05/F07 | 4,6 |
| AR01E015 | 150 | 30 | 17х17 | 22,5 | 15 | 0,37 | F05/F07 | 4,6 |
| AR01E020 | 200 | 30 | 22х22 | 26 | 45 | 0,30 | F10/F12 | 13,0 |
| AR01E030 | 300 | 30 | 22х22 | 26 | 45 | 0,31 | F10/F12 | 13,4 |
| AR01E040 | 400 | 30 | 22х22 | 26 | 60 | 0,33 | F10/F12 | 13,8 |
| AR01E060 | 600 | 40 | 27х27 | 32,5 | 60 | 0,33 | F10/F12 | 14,0 |
| AR01E080 | 800 | 40 | 27х27 | 32,5 | 90 | 0,47 | F10/F12 | 14,3 |
| AR01E100 | 1000 | 40 | 27х27 | 32,5 | 90 | 0,47 | F10/F12 | 14,5 |
| Шпонка | Глубина | |||||||
| AR01E160 | 1600 | 60 | мах. Ø45,0 | 65 | 90 | 0,85 | F14/F16 | 68 |
| AR01E200 | 2000 | 60 | мах. Ø45,0 | 65 | 90 | 0,85 | F14/F16 | 68 |
| AR01E300 | 3000 | 120 | мах. Ø45,0 | 65 | 90 | 0,85 | F14/F16 | 68 |
| AR01E400 | 4000 | 200 | мах. Ø45,0 | 65 | 90 | 0,85 | F14/F16 | 68 |
| AR01E500 | 5000 | 200 | мах. Ø45,0 | 65 | 90 | 0,85 | F14/F16 |
68 |
