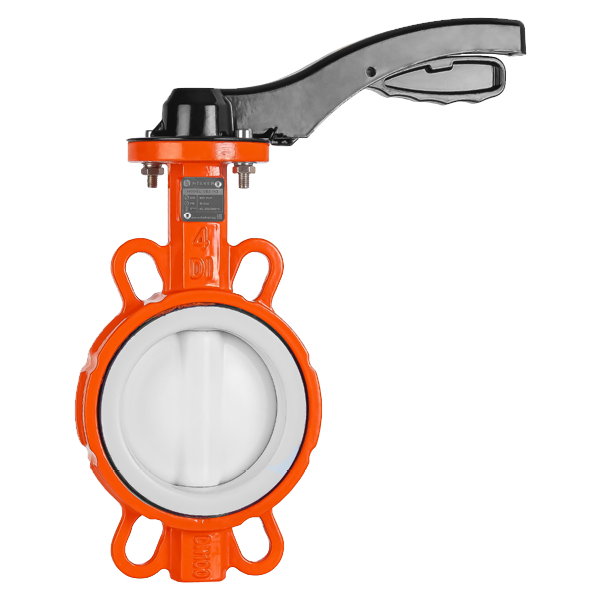

Дисковые поворотные затворы VBS-143-H HELVER
Общие технические характеристики
|
Область применения |
Поворотные затворы Helver VBS предназначены для перекрытия потока среды в трубопроводах систем водоснабжения, теплоснабжения, вентиляции и кондиционирования. |
|
Рабочая среда |
Вода, теплоносители, нейтральные среды (воздух, азот и др.), кислоты, щёлочи. |
|
Номинальный диаметр, DN |
40–150 мм |
|
Номинальное давление, PN |
1,6 МПа |
|
Мин. температура рабочей среды, Tmin |
-10 °С |
|
Макс. температура рабочей среды, Tmax |
+150 °С (+180 °С кратковременно) |
|
Тип присоединения |
Межфланцевое. Ответные фланцы согласно ГОСТ 33259-2015 на PN 1,6 МПа |
|
Класс герметичности |
«А» по ГОСТ 9544 и ГОСТ 54808 |
|
Условия эксплуатации |
УХЛ по ГОСТ 15150-69 |

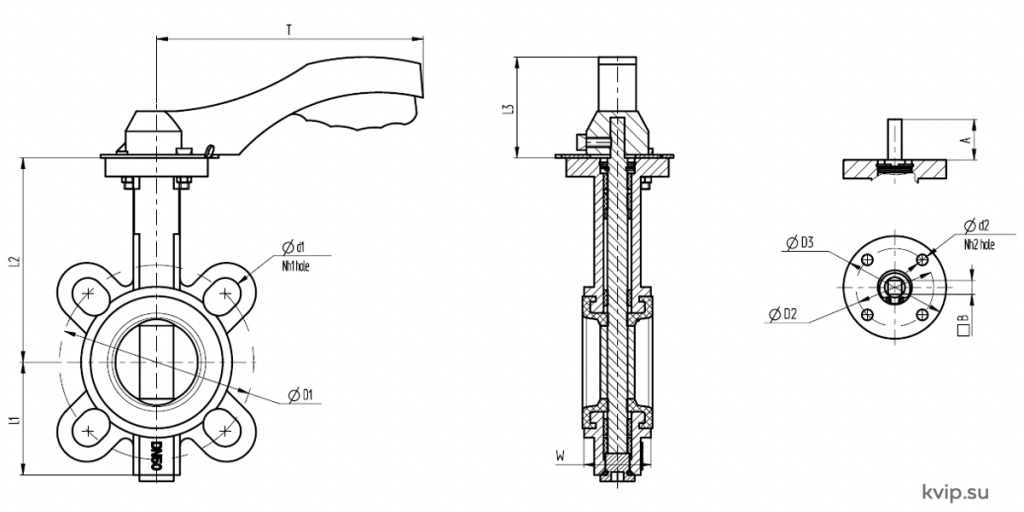

Габаритные и присоединительные размеры
|
Размер |
L1 |
L2 |
A |
B |
W |
D1 |
d1 |
Nh1 |
D2 |
d2 |
Nh2 |
D3 |
T |
L3 |
Крутящий момент при полном перепаде давления, Нм* |
||
|
mm |
In |
||||||||||||||||
|
40 |
1,5" |
73 |
132 |
26 |
9 |
43 |
125 |
20 |
4 |
50 |
7 |
4 |
66 |
172 |
65 |
16,6 |
|
|
50 |
2" |
73 |
132 |
26 |
9 |
43 |
125 |
20 |
4 |
50 |
7 |
4 |
66 |
172 |
65 |
16,6 |
|
|
65 |
2,5" |
83 |
138 |
26 |
9 |
46 |
145 |
20 |
4 |
50 |
7 |
4 |
66 |
172 |
65 |
18,9 |
|
|
80 |
3" |
97 |
154 |
26 |
9 |
46 |
150 |
20 |
4 |
50 |
7 |
4 |
66 |
172 |
65 |
25,4 |
|
|
100 |
4" |
109 |
168 |
30 |
11 |
52 |
180 |
22 |
4 |
70 |
10 |
4 |
91 |
208 |
73 |
44,8 |
|
|
125 |
5" |
126 |
183 |
30 |
14 |
56 |
210 |
22 |
4 |
70 |
10 |
4 |
91 |
208 |
73 |
68,0 |
|
|
150 |
6" |
138 |
197 |
30 |
14 |
56 |
240 |
24 |
4 |
70 |
10 |
4 |
91 |
208 |
73 |
112 |
|
* После длительного простоя момент «срыва» может превышать указанный в 1,5–2 раза.

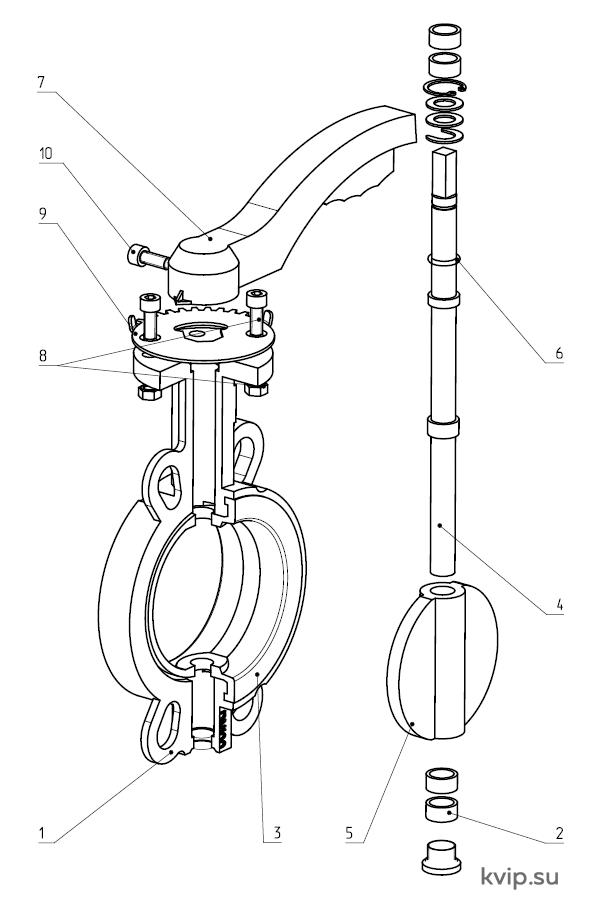

Спецификация материалов
|
№ |
Наименование |
Кол. |
Материал |
|
1 |
Корпус |
1 |
Чугун GG25 |
|
2 |
Втулка |
5 |
PTFE |
|
3 |
Седло |
1 |
PTFE |
|
4 |
Шток |
2 |
Нержавеющая сталь AISI410 |
|
5 |
Диск |
1 |
Нержавеющая сталь CF8 с покрытием PTFE |
|
6 |
Уплотнение |
2 |
Углеродистая сталь |
|
7 |
Рукоятка |
1 |
Литой алюминий |
|
8 |
Болт, гайка |
2 |
Нержавеющая сталь AISI304 |
|
9 |
Пластина рукоятки |
1 |
Углеродистая сталь |
|
10 |
Болт рукоятки |
1 |
Нержавеющая сталь AISI304 |
