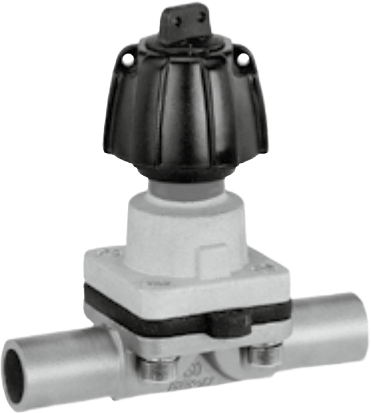

GEMU 601 Мембранный клапан

Описание GEMU 601 Мембранного клапана

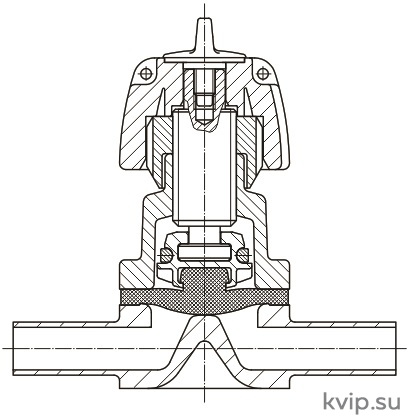

Конструкция GEMU 601 Мембранного клапана

Мембранные клапаны GEMÜ 601, 612 и 673 с ручным управлением оснащены маховичком из стойкой к высокой температуре пластмассы, модель GEMÜ 602 - маховичком из нержавеющей cтали. Все механические детали и корпус привода выполнены из yержавеющей стали. Серийно устанавливается ограничитель хода rлапана для продления срока службы мембраны а также визуальный Индикатор положения. Подробнее об асептических мембранных клапанах, читайте в статье на нашем сайте.

Характеристики GEMU 601 Мембранного клапана

• Применение для нейтральных, агрессивных*, жидких и газообразных рабочих сред;
• Химическая стойкость привода;
• Допускается очистка CIP/SIP и стерилизация;
• Допускается обработка в автоклаве;
• Нечувствительность к содержащим частицы средам;
• Корпуса и мембраны клапанов выпускаются в различных исполнениях и из разных материалов;
• Компактный монтаж в тесных условиях;
• Бесступенчатая установка минимального протекания с помощью ограничителя закрытия;
• Исполнение АТЕХ - по запросу.

Преимущества GEMU 601 Мембранного клапана

• Герметичное разделение между рабочей средой и приводом;
• Произвольное направление потока, в обоих направлениях потока обеспечивается герметичность до полного рабочего давления;
• Произвольное монтажное положение;
• Большой срок службы мембраны благодаря применению запатентированного ограничителя закрытия (US-Pat. 5 377 956);
• Возможно многоходовое исполнение корпуса клапана (М-блок или Т-форма) или исполнение как ёмкостный/ сливной корпус. Ознакомиться с тем, как обозначается шаровой кран на схеме, Вы сможете в нашей статье.

Рабочая среда мембранных клапанов из нержавеющей стали. Агрессивные, нейтральные, газообразные и жидкие вещества, не оказывающие отрицательного воздействия на физические и химические свойства материалов соответствующих корпусов и мембран.

Условия окружающей среды GEMU 601 Мембранного клапана

Макс. температура окружающей среды макс.: 60 °C;
Рабочая температура жидкости макс.: 90 °C;
пар макс.: 150 °C (зависит от материала мембраны).

Клапан	Размер мембраны		Номинальная длина			Макс.рабочее давление [бар]
			DN		EPDM / FPM		PTFE
GEMU 601/602		8		4, 6, 8, 10, 15	10		6
GEMU 612		10		10. 12,15, 20	10		6
GEMU 673		25		15, 20. 25	10		6
		40		32. 40	10		6
		50		50	10		6

Все значения давления приведены в бар • избыточное давление, значения рабочего давления определены на закрытом клапане с приложением рабочего статического давления с одной стороны. Для данных значений обеспечивается герметичность на седле клапана и наружу. Данные для двухстороннего рабочего давления для чистых сред * по заказу.

Пропускная способность Kv [м3/ч]

клапан	MG	DN	DIN Код 0	DIN 11850 серия 1 Код 16	DIN 11850 серия 2 Код 17	DIN 11850 серия 3 Код 18	SMS 3008 Code 37	ASME BPE Код 59	EN ISO 1127 Код 60
GEMU 601/602		4	0.5	-	-	-	-	-	-
		6	1,1	-	-			-	1,2
	8	8	1,3	-	-	-	-	0,6	2,2
		10	-	2,1	2,1	2,1	-	1,3	-
		15	-	-	-	-	-	2,0	-
GEMU 612		10		2.4	2.4	2.4		2.2	3.3
	10	15	3.3	3,8	3.8	3,8	-	2,2	4,0
		20	-	-	-	-	-	3.8	-
GEMU 673		15	4,1	4,7	4.7	4,7	-	-	7,4
	25	20	6,3	7,0	7,0	7,0	-	4,4	13,2
		25	13,9	15,0	15,0	15,0	12,6	12,2	16,2
	ИЛ	32	25,3	27.0	27,0	27,0	26,2	-	30.0
		40	29,3	30.9	30,9	30,9	30,2	29,5	32.8
	50	50	46,5	48.4	48,4	48.4	51,7	50,6	55.2

Пропускная способность определена Kv согласно стандарту IEC 534. входное давление 6 бар. Др 1 бар. материал корпуса клапана нержавеющая сталь и мембрана из мягкого эластомера. MG = Размер мембраны.

Диапазон рабочих температур мембран [°C]

Мембрана	Жидкие среды		Пар** (стерилизация)	Код
	мин.	макс.
EPDM	-10	90	150 °C. макс. 60 минут	13/3A
EPDM	-10	90	150 °C. макс. 180 минут	17
PTFE	-10	90	постоянная температура’ 150 °C	52/5А
PTFE	-10	90	постоянная температура’ 150 °C	5Е
FPM	-10	90	не применяется	4/4А
PTFE	-10	90	150 °C, макс. 40 минут	5F

* При непрерывном воздействии паром на клапаны необходимо регулярно проводить их техническое обслуживание;
** Температура стерилизации действительна только для пара и перегретой воды.

Качество поверхности корпуса клапана, внутренний контур

		штампованный корпус Код 40, 42	точное литье Код 32, 34	Код
Ra < 6.3 мкм	струйная обработка внутри / снаружи	-	X	1500
--	электролитическая полировка	-	X	1509
Ra < 0.8 мкм	внутри механическая полировка, снаружи струйная обработка	X	X	1502
Ra £ 0.8 мкм	электролитическая полировка внутри / снаружи	X	-	1503
Ra £ 0.6 мкм	внутри механическая полировка, снаружи струйная обработка	X	X	1507
Ra £ 0.6 мкм	электролитическая полировка внутри / снаружи	X	-	1508
Ra < 0.4 мкм	внутри механическая полировка, снаружи струйная обработка	X	-	1536
Ra £ 0.4 мкм	электролитическая полировка внутри / снаружи	X	-	1537
Ra £ 0.25 мкм	внутри механическая полировка, снаружи струйная обработка	X	-	1527
Ra £ 0.25 мкм	электролитическая полировка внутри / снаружи	X	-	1516

Ra согласно DIN 4768; измерена в определенных опорных точках;
Данные обработки поверхности указаны для поверхностей, соприкасающихся со средой.

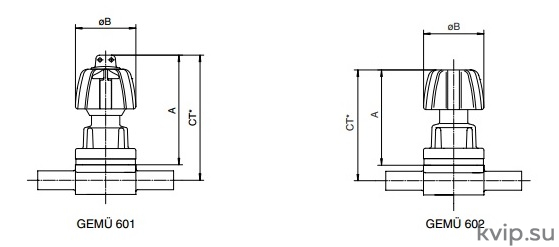

Размеры привода

клапан	Размер мембраны	А	0В	Масса [кг]
GEMU601	8	58	32	0,10
GEM U 602	8	54	32	0,15
GEMU612	10	80	60	0,40
	25	102	90	0,70
GEM U 673	40	119	114	1,30
	50	136	140	2,05

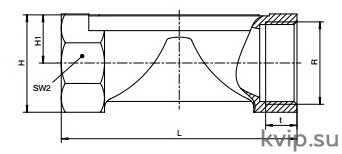

Размеры корпуса [мм]

клапан	MG	DN	R	H	H1	t	L	SW2	Количество граней ключа	Масса [кг]
GEMU 601/602	8	8	G1/4	19	8,5	12	72	17	2	0,09
GEMU 612	10	12	G 3/8	23	10,5	13	55	22	2	0,17
		15	G 1/2	29	13,5	15	68	24	2	0,26
GEMU 673		15	G 1/2	30	16,0	9	85	27	6	0,32
	25	20	G 3/4	33	17,0	10	85	32	6	0,34
		25	G1	37	17,0	13	110	41	6	0,39
	40	32	G 11/4	50	25,0	16	120	50	8	0,88
		40	G11/2	52	25.0	18	140	55	8	0,93
	50	50	G2	69	34.0	18	165	70	8	1,56
