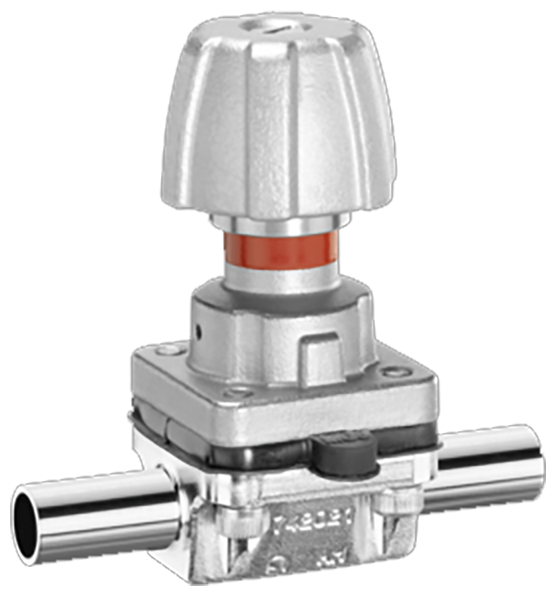

Описание GEMU 602 Мембранный клапан
Конструкция: мембранные клапаны GEMÜ 601, 612 и 673 с ручным управлением оснащены маховичком из стойкой к высокой температуре пластмассы, модель GEMÜ 602 - маховичком из нержавеющей стали. Все механические детали и корпус привода выполнены из нержавеющей стали. Серийно устанавливается ограничитель хода клапана для продления срока службы мембраны а также визуальный индикатор положения.Читайте в наших статьях:
Кто из Российских производителей способен заменить Danfoss
Ждите, авось переведем или как банки РФ переводы выполняли
Характеристики:
- Применение для нейтральных, агрессивных, газообразных рабочих сред;
- Химическая стойкость привода;
- Допускается очистка CIP/SIP и стерилизация;
- Допускается обработка в автоклаве;
- Нечувствительность к содержащим частицы средам;
- Корпуса и мембраны клапанов выпускаются в исполнениях и из разных материалов;
- Компактный монтаж в тесных условиях;
- Бесступенчатая установка минимального про ограничителя закрытия;
- Исполнение АТЕХ - по запросу.
Преимущества:
- Герметичное разделение между рабочей средой и приводом;
- Произвольное направление потока, в обоих направлениях поток;
- Обеспечивается герметичность до полного рабочего давления;
- Произвольное монтажное положение;
- Большой срок службы мембраны благодаря применению запатентованного ограничителя закрытия (US-Pat. 5 377 956);
- Возможно многоходовое исполнение корпуса клапана (М-блок и Т-форма) или исполнение как ёмкостный/ сливной корпус.
Технические характеристики:
| Рабочая среда | |||||||||||||
| Агрессивные, нейтральные, газообразные и жидкие вещества, не оказывающие отрицательного воздей- ствия на физические и химические свойства мате- риалов соответствующих корпусов и мембран. | |||||||||||||
| Температура рабочей среды | жидкости макс 90 °С. пар макс 150°С | ||||||||||||
| Температура окружающей среды | макс 60 °С | ||||||||||||
| Размер мембраны | ||||||||||||||
| Клапан | Размер мембраны | Номинальная длина | Макс. рабочее давление[бар] | |||||||||||
| DN | EPDM / FPM | PTFE | ||||||||||||
| GEMU 601,602 | 8 | 4, 6, 8, 10, 15 | 10 | 6 | ||||||||||
| GEMU 612 | 10 | 10, 12, 15, 20 | 10 | 6 | ||||||||||
| GEMU 673 | 25 | 15, 20, 50 | 10 | 6 | ||||||||||
| 40 | 32, 40 | 10 | 6 | |||||||||||
| 50 | 50 | 10 | 6 | |||||||||||
| Материал мембраны | |||||||||||||
| FPM | |||||||||||||
| EPDM | |||||||||||||
| PTFE/EPDM выпуклый | PTFE свободный | ||||||||||||
| PTFE/FPM выпуклый | PTFE свободный | ||||||||||||
| PTFE/EPDM, PTFE | кашированный | ||||||||||||
| Размеры привода [мм] | |||||||||||||
| Клапан | Размер мембраны | А | ∅ B | Macca [кг] | |||||||||
| GEMU 601 | 8 | 58 | 32 | 0,11 | |||||||||
| GEMU 602 | 8 | 54 | 32 | 0,15 | |||||||||
| GEMU 612 | 10 | 80 | 60 | 0,40 | |||||||||
| GEMU 673 | 25 | 102 | 90 | 0,70 | |||||||||
| 40 | 119 | 114 | 1,30 | ||||||||||
| 50 | 136 | 140 | 2,05 | ||||||||||
| Материал корпуса | |||||||||||||
| EN-GJS-400-18-LT (GGG 40.3) | Обшивка из PFA | ||||||||||||
| EN-GJS-400-18-LT (GGG 40.3) | Обшивка из PP | ||||||||||||
| 1.4435 - BN2 (CF3M) | точное литье Fe<0,5% | ||||||||||||
| 1.4435 (ASTM A 351 CF3M | 316L, точное литье | ||||||||||||
| 1.4435(316 L ) | точное литье | ||||||||||||
| 1.4435 (316L) | штампованный корпус | ||||||||||||
| 1.4435 (BN2) | штампованный корпус Fe<0,5% | ||||||||||||
| Вид соединения | ||||||||||||||||
| Сварной патрубок | ||||||||||||||||
| Патрубок DIN | ||||||||||||||||
| Патрубок DIN 11850, серия 1 | ||||||||||||||||
| Патрубок DIN 11850, серия 2 | ||||||||||||||||
| Патрубок DIN 11850, серия 3 | ||||||||||||||||
| Патрубок DIN 11866, серия A | ||||||||||||||||
| Патрубок DIN 11866, серия B | ||||||||||||||||
| Патрубок JIS-G 3447 | ||||||||||||||||
| Патрубок JIS-G 3459 | ||||||||||||||||
| Патрубок SMS 3008 | ||||||||||||||||
| Патрубок BS 4825, часть 1 | ||||||||||||||||
| Патрубок ASME BPE | ||||||||||||||||
| Патрубок согласно EN ISO 1127 | ||||||||||||||||
| Патрубок ANSI/ASME B36.19M, Sch No 10s | ||||||||||||||||
| Патрубок ANSI/ASME B36.19M, Sch No 40s | ||||||||||||||||
| Резьбовые соединения | ||||||||||||||||
| Резьбовая муфта DIN ISO 228 | ||||||||||||||||
| Наружная резьба DIN 11851 | ||||||||||||||||
| Одна сторона с наружной резьбой, другая сторона с коническим патрубком и накидной гайкой, DIN 11851 | ||||||||||||||||
| Стерильное резьбовое соединение по запросу | ||||||||||||||||
| Фланцевые соединения | ||||||||||||||||
| Фланцевое соединение (GEMU 673) | ||||||||||||||||
| Фланец EN 1092 / PN16 / серия B | габаритная длина согласно EN 558, серия 1 | ISO 5752, серия 1 | ||||||||||||||
| Фланец ANSI CLASS 125/150 RF | габаритная длина согласно MSS SP-88 | |||||||||||||||
| Фланец ANSI CLASS 125/150 RF | габаритная длина согласно EN 558, серия 1 | ISO 5752, серия 1 | ||||||||||||||
| Патрубок под хомут | ||||||||||||||||
| Хомут ASME BPE для трубы ASME BPE | строительная длина ASME BPE | |||||||||||||||
| Патрубок SMS 3008 | ||||||||||||||||
| Патрубок BS 4825, часть 1 | ||||||||||||||||
| Патрубок ASME BPE | ||||||||||||||||
| Патрубок согласно EN ISO 1127 | ||||||||||||||||
| Патрубок ANSI/ASME B36.19M, Sch No 10s | ||||||||||||||||
| Патрубок ANSI/ASME B36.19M, Sch No 40s | ||||||||||||||||
| Резьбовые соединения | ||||||||||||||||
| Резьбовая муфта DIN ISO 228 | ||||||||||||||||
| Наружная резьба DIN 11851 | ||||||||||||||||
| Одна сторона с наружной резьбой, другая сторона с коническим патрубком и накидной гайкой, DIN 11851 | ||||||||||||||||
| Стерильное резьбовое соединение по запросу | ||||||||||||||||
| Фланцевые соединения | ||||||||||||||||
| Фланцевое соединение (GEMU 673) | ||||||||||||||||
| Фланец EN 1092 / PN16 / серия B | габаритная длина согласно EN 558, серия 1 | ISO 5752, серия1 | ||||||||||||||
| Фланец ANSI CLASS 125/150 RF | габаритная длина согласно MSS SP-88 | |||||||||||||||
| Фланец ANSI CLASS 125/150 RF | габаритная длина согласно EN 558, серия 1 | ISO 5752, серия 1 | ||||||||||||||
| Патрубок под хомут | ||||||||||||||||
| Хомут ASME BPE для трубы ASME BPE | строительная длина ASME BPE | |||||||||||||||
| Хомут DIN 32676 серия B для трубы EN | строительная длина EN 558, серия 7 | ISO 1127 | ||||||||||||||
| Хомут ASME BPE для трубы ASME BPE | строительная длина EN 558, серия 7 | |||||||||||||||
| Хомут DIN 32676 серия A для трубы DIN 11850 | строительная длина EN 558, серия 7 | |||||||||||||||
| Хомут SMS 3017 для трубы SMS 3008 | строительная длина EN 558, серия 7 | |||||||||||||||
