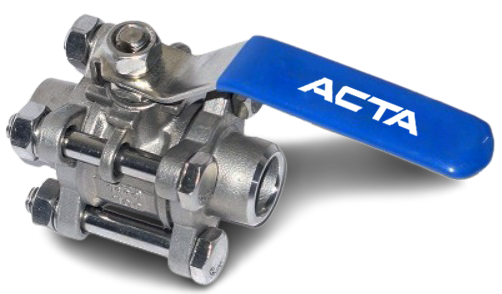

Описание крана шарового АСТА серии КШ654 из нержавеющей стали
АСТА КШ654 – полнопроходный 3-х составной шаровой кран, представляет собой запорную трубопроводную арматуру, предназначенную для перекрытия потока среды в трубопроводах систем водоснабжения, теплоснабжения, пароконденсатных и других системах. Подробнее о типах и видах шаровых кранов, Вы сможете узнать в статье на нашем сайте.Технические данные крана шарового АСТА серии КШ654 из нержавеющей стали
| Типоразмеры | DN8–100 |
|---|---|
| Номинальное давление | PN40 |
| Рабочая среда | Вода, пар, воздух и другие среды, совместимые с материалами конструкции клапана |
| Максимальная рабочая температура | 180 °С |
| Максимальная допустимая температура | 200 °С |
| Минимальная рабочая температура | -60 °С |
| Максимальное рабочее давление | 40 бар |
| На пар рабочее давление до 8 бар | |
| Присоединение | Приварное встык |
| Установка |
В любом положении |

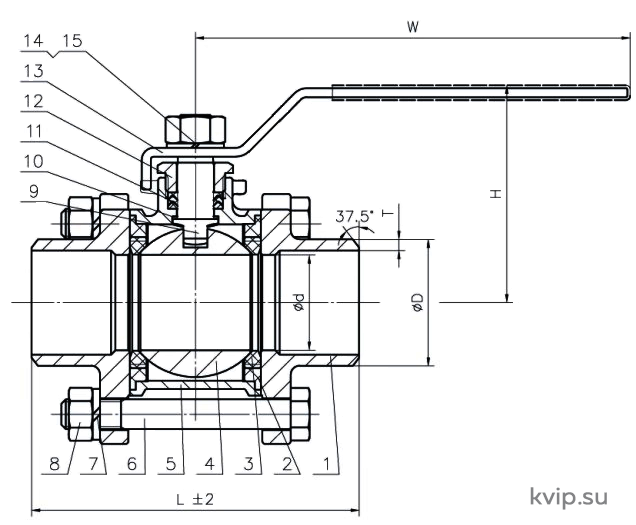

Весогабаритные и технические характеристики крана шарового АСТА серии КШ654 из нержавеющей стали
| DN | L, мм | H, мм | W, мм | ød, мм | Kv, м3/ч | Вес, кг |
|---|---|---|---|---|---|---|
| 8 | 63 | 52 | 95 | 8 | 11,3 | 0,4 |
| 10 | 63 | 52 | 95 | 10 | 13,2 | 0,4 |
| 15 | 68 | 55 | 105 | 15 | 18,9 | 0,548 |
| 20 | 74 | 59 | 128 | 20 | 47,1 | 0,755 |
| 25 | 84 | 66 | 146 | 25 | 66,0 | 1,005 |
| 32 | 95 | 71 | 146 | 32 | 87,6 | 1,872 |
| 40 | 108 | 82 | 162 | 38 | 150,8 | 2,015 |
| 50 | 124 | 90 | 192 | 50 | 207,4 | 3,1 |
| 65 | 185 | 122 | 220 | 65 | 584,4 | 5,3 |
| 80 | 205 | 135 | 250 | 80 | 678,6 | 7,9 |
| 100 | 254 | 156 | 300 | 100 | 1545,0 | 14,8 |
Спецификация материалов крана шарового АСТА серии КШ654 из нержавеющей стали
Подробнее о том, как обозначается шаровой кран на схеме, читайте в статье на нашем сайте.| № | Наименование | Материал |
|---|---|---|
| 1, 5 | Корпус, патрубки | Нержавеющая сталь |
| 2 | Седло | PTFE |
| 3 | Прокладка | PTFE |
| 4 | Шар | Нержавеющая сталь |
| 6 | Болт | Нержавеющая сталь |
| 7 | Пружинная шайба | Нержавеющая сталь |
| 8 | Гайка | Нержавеющая сталь |
| 9 | Шток | Нержавеющая сталь |
| 10 | Упорная шайба | PTFE |
| 11 | Уплотнения штока | PTFE |
| 12 | Сальник (гайка) | Нержавеющая сталь + PVC |
| 13 | Рукоятка | PTFE |
| 14 | Пружинная шайба | Нержавеющая сталь |
| 15 | Гайка |
Нержавеющая сталь |
Информация для заказа
| Маркировка | АСТА | - | кш | 6 | 5 | 4 | - | п | п | - | 40 | - | 200 | - | 015 |
| Марка клапан | АСТА | ||||||||||||||
| Тип оборудования | |||||||||||||||
| Кран шаровой | - | кш | |||||||||||||
| Тип фильтра | |||||||||||||||
| Полнопроходный 2-х составной | 6 | ||||||||||||||
| Материал корпуса | |||||||||||||||
| Нержавеющая сталь AISI 316 | 5 | ||||||||||||||
| Тип присоединения | |||||||||||||||
| Приварной встык | 4 | ||||||||||||||
| Уплотнение в затворе | |||||||||||||||
| Фторопласт | - | п | |||||||||||||
| Уплотнение по крышке | |||||||||||||||
| Фторопласт | п | ||||||||||||||
| Условное давление, бар | - | 40 | |||||||||||||
| Условная температура, °C | - | 200 | |||||||||||||
| Условный диаметр, мм | - | 015 | |||||||||||||
