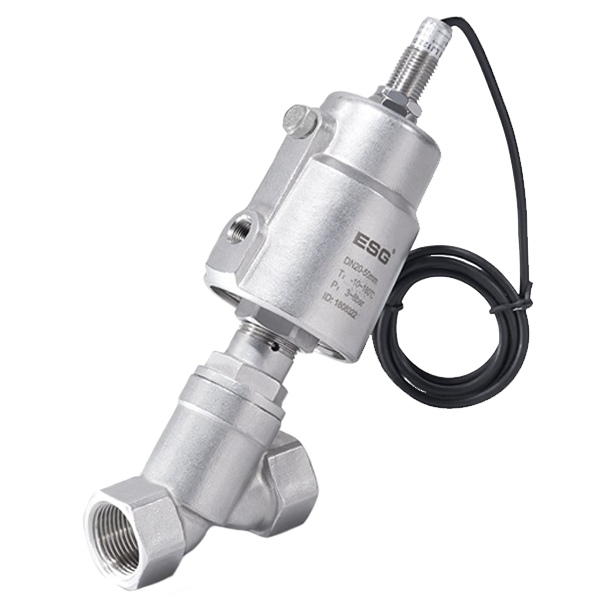

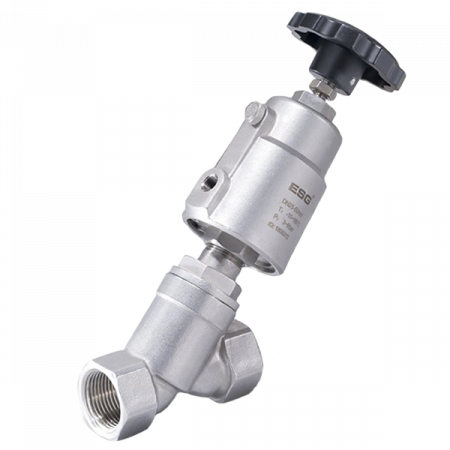

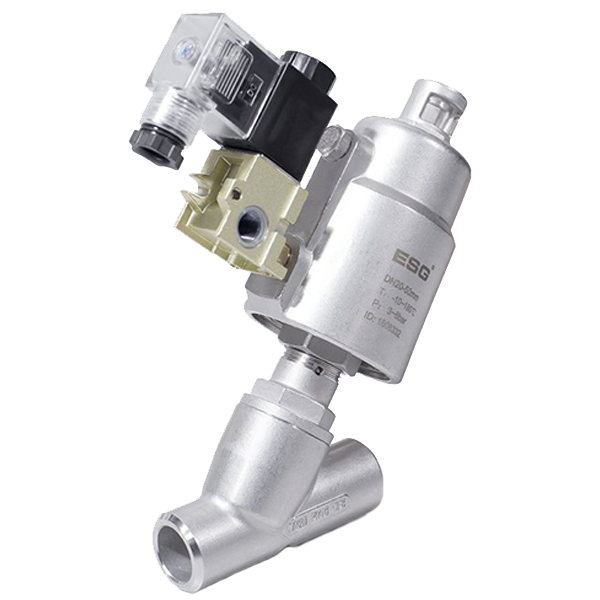

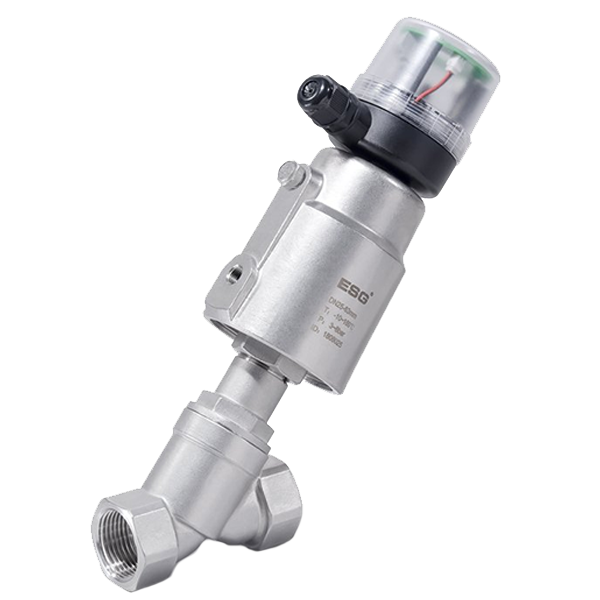

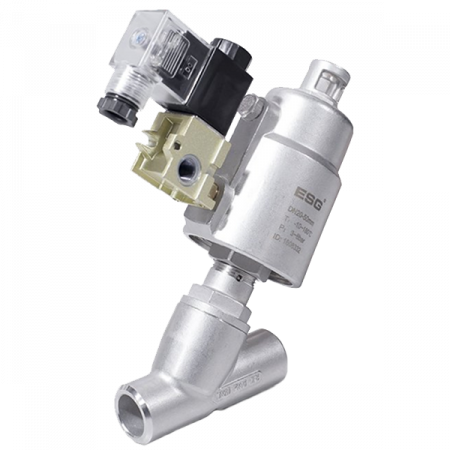

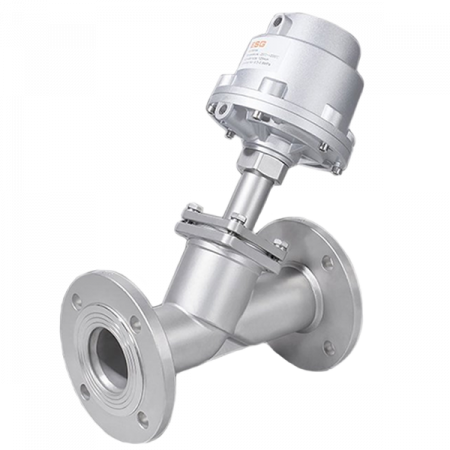

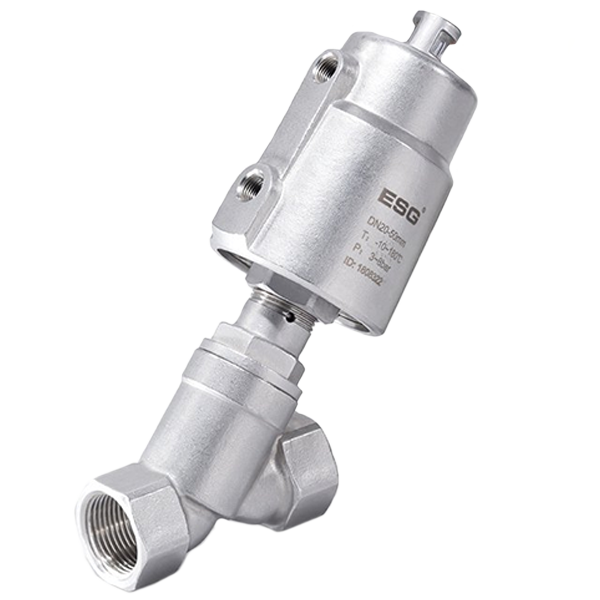

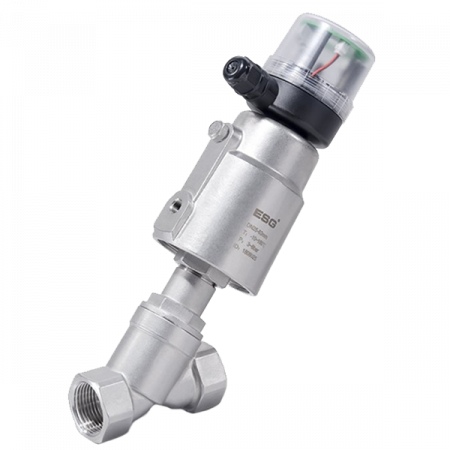

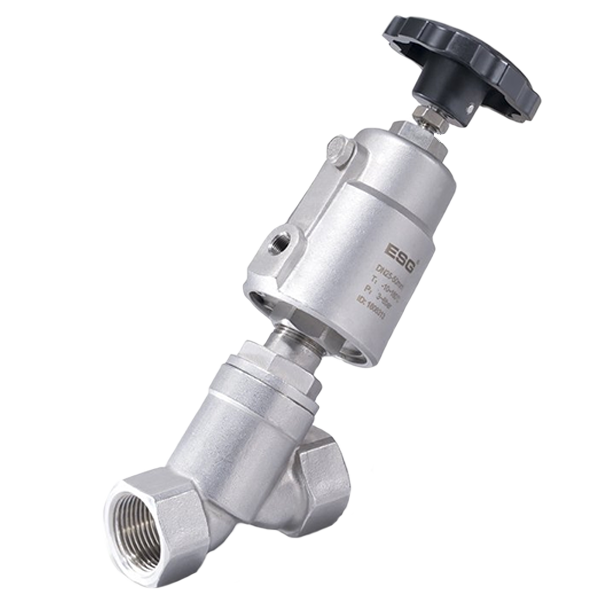

Описание и область применения ESG 100 пневматического углового седельного клапана
Угловой седельный клапан - это общий выключатель в системе автоматического управления, который широко используется в различных сферах:- Пивные и другие напитки;
- Печать и окрашивание;
- Разделение воздуха;
- Фармацевтическая сфера;
- Химическая промышленность;
- Стерилизация;
- Оборудование для вспенивания пены;
- Охрана окружающей среды;
- И другие.
Кто из Российских производителей способен заменить Danfoss
Правильная установка конденсатоотводчиков на паропровод

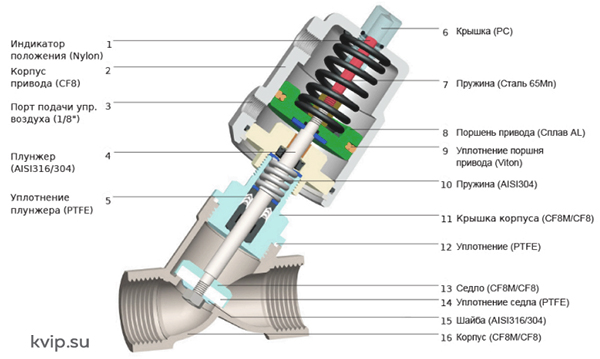

Характеристики и технические параметры ESG 100 пневматического углового седельного клапана
- Большой поток, низкое сопротивление, отсутствие гидравлических ударов;
- Y-образный дизайн, увеличивает подачу на 30%;
- Длительный срок службы;
- Автоматическая коррекция штока клапана, самосмазывающийся, не требующий технического обслуживания;
- Цилиндр изготовлен из нержавеющей стали, которая более эффективна в суровых условиях и может поворачиваться на 360 °.
- Давление жидкости: не более 16 бар (232psi);
- Контрольное давление: 3-8 бар (43,5-116 фунтов на квадратный дюйм);
- Управляющая жидкость: чистый сжатый воздух или нейтральный газ;
- Материал корпуса: CF8M / CF8;
- Материал уплотнений: PTFE;
- Материал привода: CF8 (цилиндр 40 мм-90 мм), AL (цилиндр 90 мм-125 мм);
- Размер привода: 40 мм, 50 мм, 63 мм, 90 мм, 125 мм;
- Применимая жидкость: вода, спирт, масло, топливо, пар, нейтральный газ или жидкий органический растворитель, кислотно-щелочной раствор;
- Вязкость жидкости: не более 600 мм2 / с;
- Температура жидкости: -10 ° C - +180 ° C (тип PTFE с нормальной температурой);
- +25 °C — +220°C (высокотемпературный тип из ПТФЭ);
- Температура окружающей среды: -10 °C - +80 °C;
- Тип управления: одинарный нормально закрытый, нормально открытый, двойного действия нормально закрытый, двойного действия в свободном состоянии;
- Соединение: резьбовое, сварное, фланцевое, быстросъемное;
- Степень утечки: DIN EN 12266 Класс A.
Размеры ESG 100 пневматического углового седельного клапана

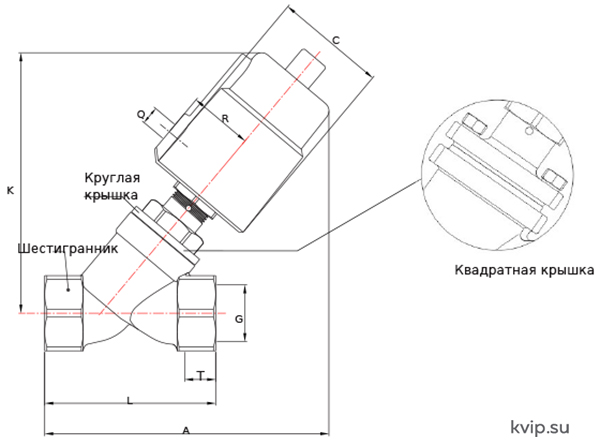

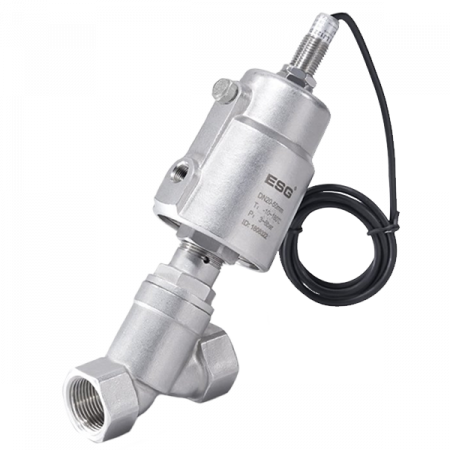

Резьбовое присоединение:
| Размер |
Привод (mm) |
Q | C | R | К | G | T | A | L | Шестиугольник |
| DN8 | 40 | 1/8" | 50.5 | 27 | 112 | 1/4" | 12 | 124 | 68 | 27 |
| 50 | 1/8" | 60 | 33 | 125 | 135 | |||||
| DN10 | 40 | 1/8" | 505 | 27 | 112 | 3/8" | 12 | 124 | 68 | 27 |
| 50 | 1/8" | 60 | 33 | 125 | 135 | |||||
| DN15 | 40 | 1/8" | 505 | 27 | 112 | 1/2" | 15 | 124 | 68 | 27 |
| 50 | 1/8" | 60 | 33 | 125 | 135 | |||||
| DN20 | 50 | 1/8" | 60 | 33 | 132 | 3/4" | 16 | 140 | 75 | 32 |
| DN25 | 50 | 1/8" | 60 | 33 | 136 | 1" | 17 | 150 | 93 | 40 |
| 63 | 1/8" | 75 | 41 | 162 | 172 | |||||
| DN32 | 63 | 1/8" | 75 | 41 | 174 | 1 1/4" | 21 | 190 | 116 | 50 |
| 90 | 1/8" | 106 | 55 | 223 | 235 | |||||
| DN40 | 63 | 1/8" | 75 | 41 | 175 | 1 1/2" | 21 | 190 | 116 | 56 |
| 90 | 1/8" | 106 | 55 | 223 | 235 | |||||
| DN50 | 63 | 1/8" | 75 | 41 | 183 | 2" | 22 | 205 | 138 | 69 |
| 90 | 1/8" | 106 | 55 | 232 | 250 | |||||
| 125 AL | 1/4" | 170 | 85 | 300 | 305 | |||||
| DN65 | 90 | 1/8" | 106 | 55 | 280 | 2 1/2" | 26 | 275 | 178 | 85 |
| 125AL | 1/4" | 170 | 85 | 330 | 320 | |||||
| DN80 | 125AL | 1/4" | 170 | 85 | 355 | 3" | 27 | 340 | 210 | 100 |

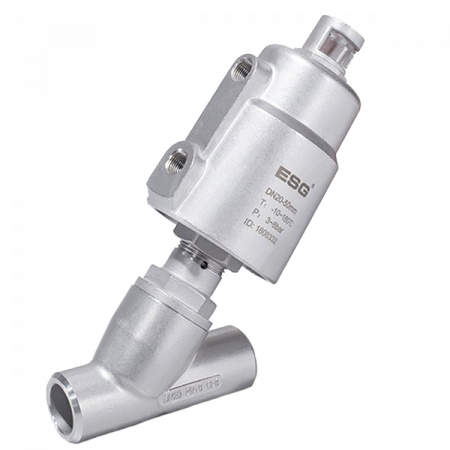

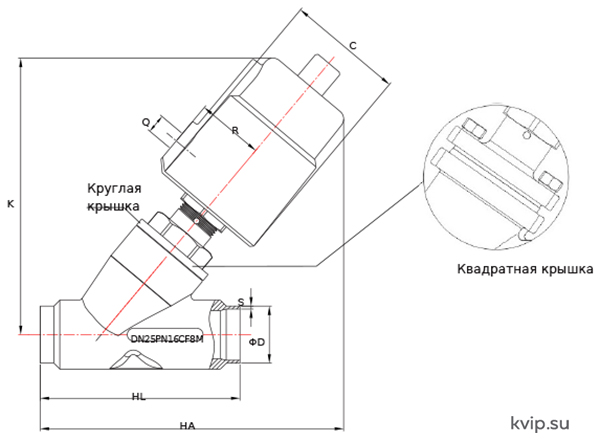

Присоединение под сварку:
| Размер | Привод (mm) | Q | C | R | К | HA | HL | D1N11850-2 | DIN11850-3 | ||
| ØD | S | ØD | S | ||||||||
| DN15 | 40 | 1/8" | 50.5 | 27 | 112 | 118 | 70 | 19 | 1.5 | 20 | 2 |
| 50 | 1/8" | 60 | 33 | 125 | 128 | ||||||
| DN20 | 50 | 1/8" | 60 | 33 | 132 | 135 | 82 | 23 | 1.5 | 24 | 2 |
| DN25 | 50 | 1/8" | 60 | 33 | 136 | 150 | 100 | 29 | 1.5 | 30 | 2 |
| 63 | 1/8" | 75 | 41 | 162 | 175 | ||||||
| DN32 | 63 | 1/8" | 75 | 41 | 174 | 186 | 125 | 35 | 1.5 | 36 | 2 |
| 90 | 1/8" | 106 | 55 | 223 | 232 | ||||||
| DN40 | 63 | 1/8" | 75 | 41 | 175 | 190 | 130 | 41 | 1.5 | 42 | 2 |
| 90 | 1/8" | 106 | 55 | 223 | 235 | ||||||
| DN50 | 63 | 1/8" | 75 | 41 | 183 | 206 | 155 | 53 | 1.5 | 54 | 2 |
| 90 | 1/8" | 106 | 55 | 232 | 250 | ||||||
| 125AL | 1/4" | 170 | 85 | 300 | 307 | ||||||
| DN65 | 90 | 1/8" | 106 | 55 | 283 | 320 | 270 | 70 | 2 | - | - |
| 125AL | 1/4" | 170 | 85 | 330 | 360 | - | - | ||||
| DN80 | 125AL | 1/4" | 170 | 85 | 355 | 360 | 284 | 85 | 2 | - | - |

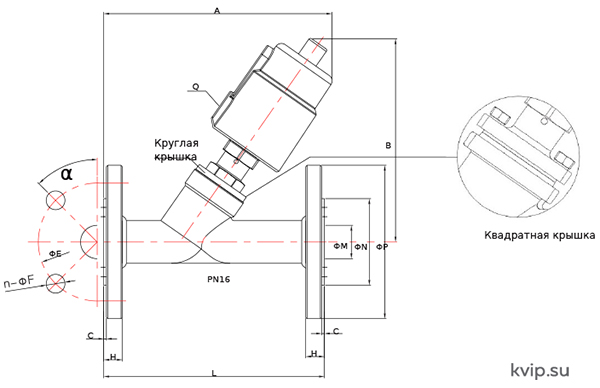

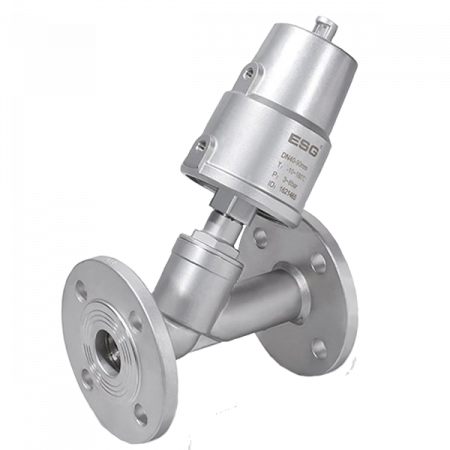

Фланцевое присоединение:
| Размер | Привод (mm) | Q | A | В | L | c | H | ØЕ | n- ØЕ | ØМ | ØN | ØР | α |
| DN15 | 40 | 1/8" | 135 | 125 | 130 | 2 | 14 | 65 | 4-14 | 16 | 45 | 95 | 45° |
| 50 | 145 | 140 | |||||||||||
| DN20 | 50 | 1/8" | 165 | 140 | 150 | 2 | 14 | 75 | 4-14 | 19 | 56 | 105 | 45° |
| DN25 | 50 | 1/8" | 170 | 145 | 160 | 2 | 14 | 85 | 4-14 | 26 | 65 | 115 | 45° |
| 63 | 190 | 175 | |||||||||||
| DN32 | 63 | 1/8" | 190 | 188 | 180 | 2 | 16 | 100 | 4-18 | 31 | 78 | 140 | 45° |
| 90 | 230 | 235 | |||||||||||
| DN40 | 63 | 1/8" | 206 | 190 | 200 | 3 | 16 | 110 | 4-18 | 38 | 84 | 150 | 45° |
| 90 | 250 | 240 | |||||||||||
| DN50 | 63 | 1/8" | 235 | 195 | 230 | 3 | 16 | 125 | 4-18 | 49 | 103 | 165 | 45° |
| 90 | 277 | 245 | |||||||||||
| 125AL | 1/4" | 330 | 310 | ||||||||||
| DN65 | 90 | 1/8" | 330 | 280 | 290 | 3 | 18 | 145 | 4-18 | 66 | 123 | 185 | 45° |
| 125AL | 1/4" | 375 | 330 | ||||||||||
| DN80 | 125AL | 1/4" | 380 | 355 | 310 | 3 | 20 | 160 | 8-18 | 78 | 135 | 209 | 22.5° |
| DN100 | 125AL | 1/4" | 420 | 395 | 350 | 3 | 20 | 180 | 8-18 | 96 | 155 | 215 | 22.5° |

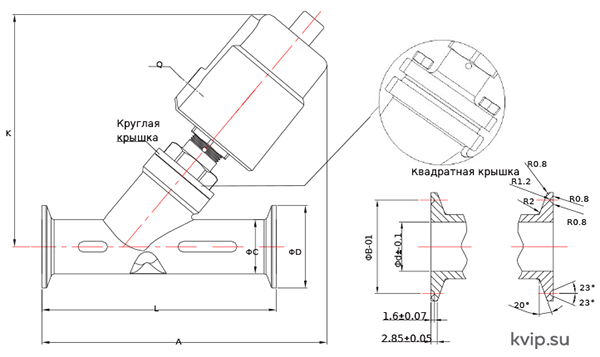

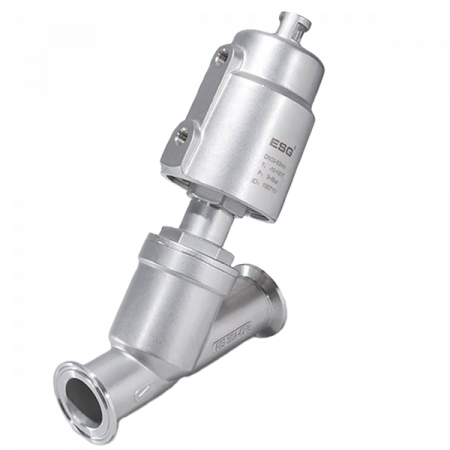

Клемповое присоединение:
| Размер | Привод (mm) | Q | A | К | L | ØС | ØВ | Ød | ØD |
| DN15 | 40 | 1/8" | 130 | 115 | 80 | 19 | 27.5 | 15 | 34 |
| 50 | 1/8" | 140 | 126 | ||||||
| DN20 | 50 | 1/8" | 158 | 148 | 130 | 25 | 43.5 | 19 | 50.5 |
| DN25 | 50 | 1/8" | 165 | 140 | 130 | 32 | 43.5 | 27 | 50.5 |
| 63 | 1/8" | 188 | 166 | ||||||
| DN32 | 63 | 1/8" | 200 | 174 | 146 | 37 | 43.5 | 31 | 50.5 |
| 90 | 1/8" | 245 | 223 | ||||||
| DN40 | 63 | 1/8" | 210 | 175 | 160 | 40 | 56.5 | 33 | 64 |
| 90 | 1/8" | 255 | 223 | ||||||
| DN50 | 63 | 1/8" | 221 | 185 | 175 | 53 | 56.5 | 45 | 64 |
| 90 | 1/8" | 265 | 235 | ||||||
| 125AL | 1/4" | 325 | 296 | ||||||
| DN65 | 90 | 1/8" | 325 | 280 | 278 | 75 | 83.5 | 66 | 91 |
| 125AL | 1/4" | 360 | 330 | ||||||
| DN80 | 125AL | 1/4" | 360 | 352 | 290 | 89 | 97 | 78 | 106 |
