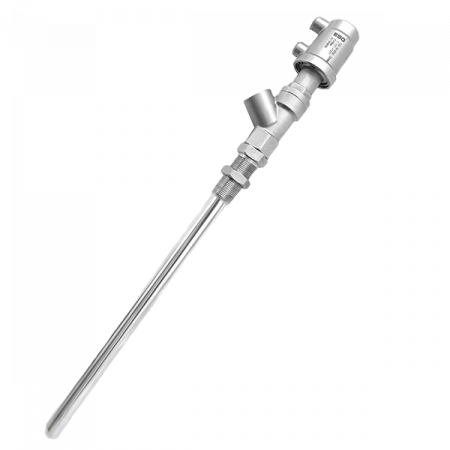

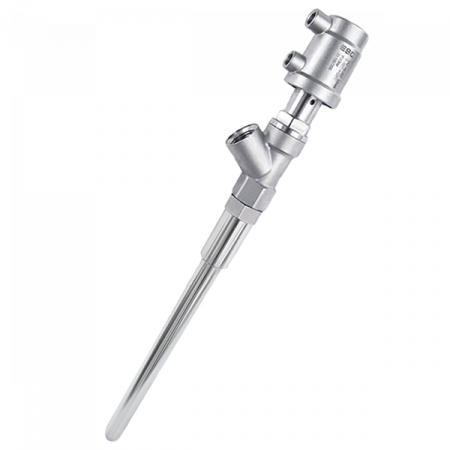

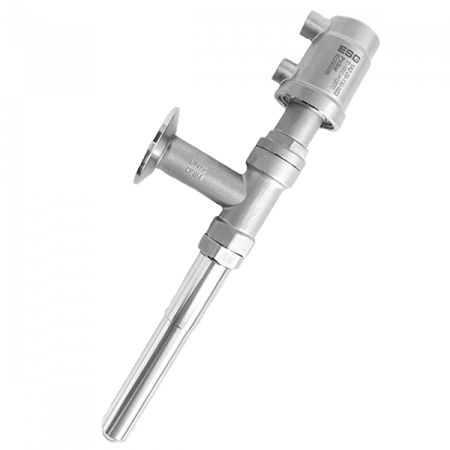

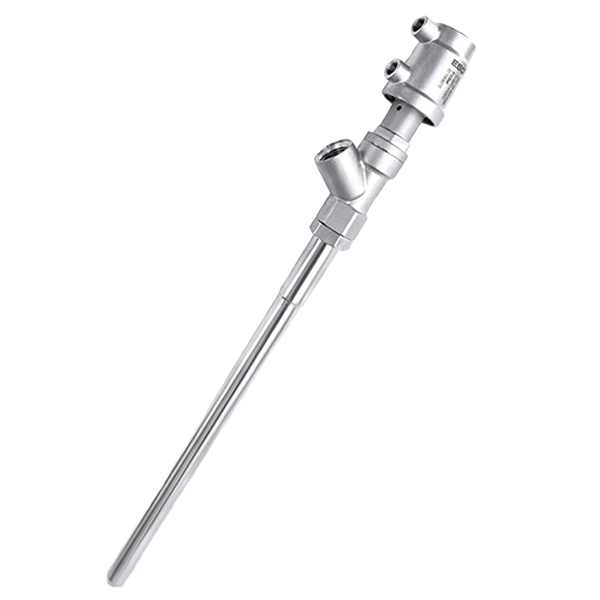

Описание и характеристики ESG клапана питательный с внутренним уплотнением
- Широко используется в разливочном оборудовании, особенно для розлива различных жидкостей, которые являются вязкими, пастообразными и легко пенятся.
- Скорость наполнения быстрая, точная и стабильная.
- Изысканный и компактный, что способствует компоновке трубки.
- Специальная конструкция и конструкция уплотнения в нижней части наполнительной головки позволяют добиться наполнения без капания.
- Уплотнение соединения и стержневой части выполнено с использованием уплотнительной конструкции углового клапана для увеличения срока службы.
- Используя нижнюю уплотнительную конструкцию, пылезащитное кольцо добавляется к компоненту соединения и штоку клапана, чтобы избежать образования остатков среды в соединительной резьбе и уплотнительной части штока клапана, что более благоприятно для очистки и может эффективно уменьшить остаточное количество.
- Конструкция с фаской в нижней части наполнительной головки обеспечивает направляющее и позиционирующее действие и может быть погружена для наполнения.
Кто из Российских производителей способен заменить Danfoss
Правильная установка конденсатоотводчиков на паропровод
Технические параметры ESG клапана питательный с внутренним уплотнением
- Форма управления: двойное действующее свободное состояние, двойное действующее нормально закрытое Давление в трубопроводе: 0-7bar (0-102psi);
- Контрольное давление: 3-4,5 бар (44-65 фунтов на квадратный дюйм);
- Материал корпуса: CF8M;
- Уплотнительный материал: PTFE;
- Средняя температура: -10 ℃-+ 120 ℃;
- Температура окружающей среды: -10 ℃-+ 80 ℃.

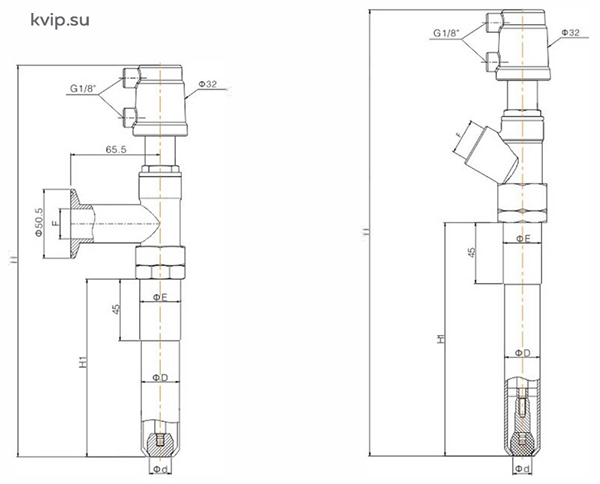

| Размер | Соединение | Привод | ⌀D | ⌀d | F | H | H1 | ⌀Е (опционально) |
| DN15 |
Резьбовое соединение |
32 | 12 | 5 |
G1/2 NPT1/2 BSPT1/2 Ф16 |
210-530 | 60-380 | Ф20/М22Х1.5 |
| 14 | 6.5 | |||||||
| 16 | 8 | Ф20/М22Х1.5 | ||||||
| 18 | 9 | |||||||
| 20 | 10 | Ф25/М25Х1.5 | ||||||
| DN25 |
Клемповое соединение |
32 | 18 | 9 | M26x1.5/Ф22 | 217-537 | 60-380 | Ф28/М28Х1.5 |
| 20 | 10 | |||||||
| 22 | 11.5 | Ф28/М28Х1.5 | ||||||
| 24 | 13 | |||||||
| 26 | 14 | |||||||
| 28 | 16 | Ф30/М30Х1.5 |
